「芯出し治具使用」高精度組立済みカップリングで芯出し作業を改善！機械の高寿命化に貢献！
2026/05/07
カップリングの取り付けにお困りではありませんか？
現場の声
芯出しに半日かかる
精密機械は機械の組み立て精度が高いから、つなげたい軸と軸の芯は出ているはず。なのに、カップリングの芯出しに半日も時間がかかるのはなぜ？
製造業/現場担当者 20代
芯出しできているか不安
軸とカップリングをつなぐ際、ダイヤルゲージを使って芯出しをしているけれど、どうしたら芯出しできたと言えるの？
製造業/生産技術 20代
生産ラインが止まった
カップリングの破損が原因で生産ラインが止まった。 なぜカップリングが壊れたのだろう？ 生産計画はカツカツなのに困ったな…。
製造業/現場担当者 40代
使用しているカップリングの芯は出ていますか？ カップリングの芯が出ていないと取り付けに時間がかかったり、 破損してしまうことがあります。
一般的なカップリングの芯出し方法

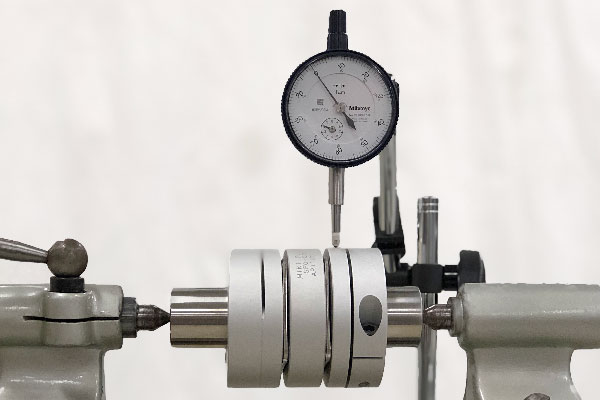

ダイヤルゲージを使う
プラハン等で機械を傷つけないようにたたいて微調整しながら、ダイヤルゲージで測定。許容誤差範囲内になるよう取り付けます。

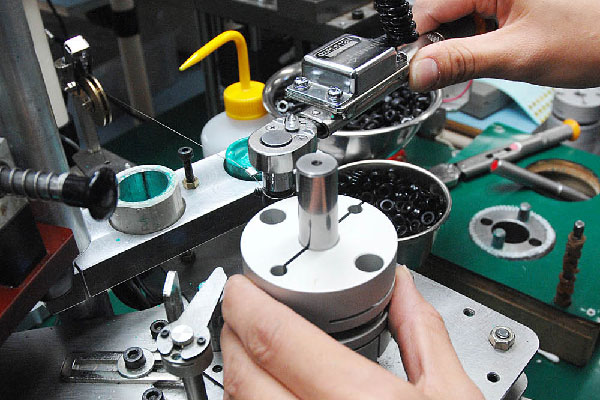

治具を使う
芯出し用に製作した治具を使用して組み立てます。ダイヤルゲージで測定不要。治具を使うことで品質が保証されます。
どちらも時間や費用が余分にかかってしまう。 もっと簡単な方法はないの？
芯出しの手間を 三木プーリのカップリングで解決!
カップリングを変えるだけで芯出しが簡単に

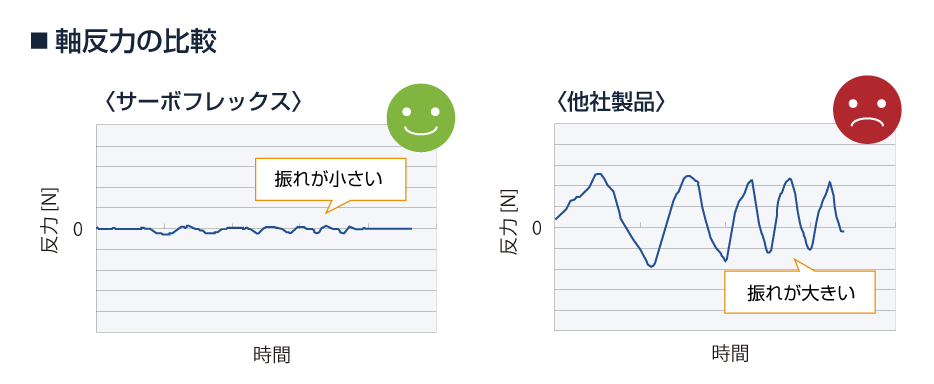

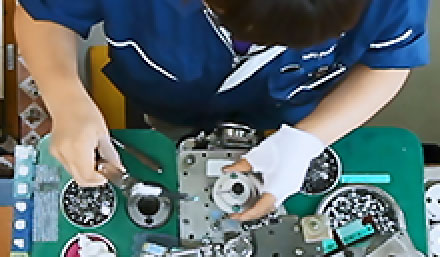

三木プーリは、金属板ばねのカップリングの組み立てに芯出し治具を使用しています。「芯出し」した状態で納品しますので、軸同士の芯が出ていれば、すぐに取り付けることができます。 また、芯の出ているカップリングを使用すると、軸反力による従動軸の振れを極めて小さく抑えることができるメリットもあります。

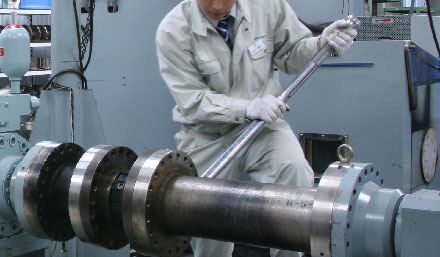

カップリングの正しい選定で破損予防！
機械の高寿命化に貢献
芯が出ているカップリングを使用することで、想定外の破損を予防することができます。また、軸同士のミスアライメント（取り付け誤差）や振動、衝撃などを吸収し、機械の故障を防ぎます。 作業時間の短縮のためにも、機械に合ったカップリング選定をすることが重要です！

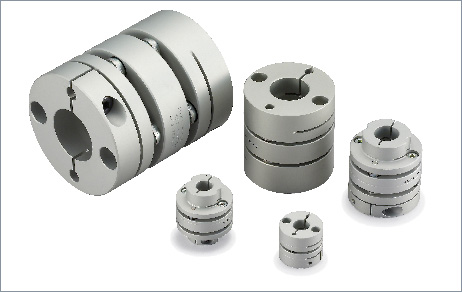

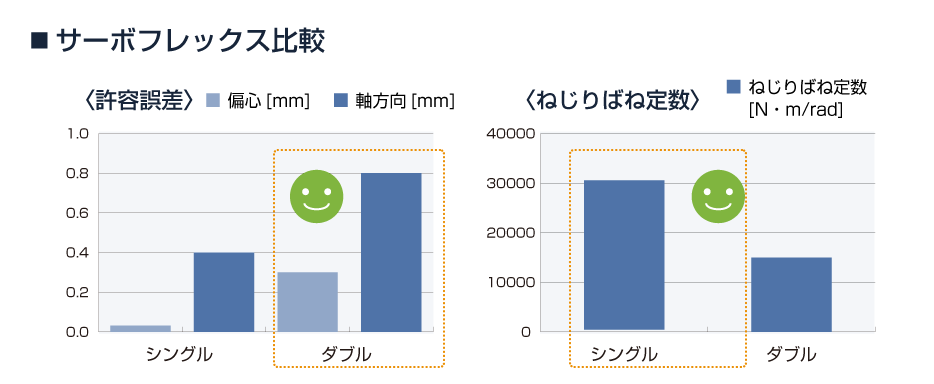

金属板ばねカップリング（SFC）比較 ※左図参照
- シングルタイプ：追従性重視、より剛性が高い。
- ダブルタイプ：許容誤差が大きいため、よりミスアライメント を許容できる。
- 取り付けしやすい。
お気軽にご相談ください
課題解決事例をご紹介
ミスアライメントを許容できるカップリングで、芯出し時間を大幅に短縮！
電子部品製造装置メーカー様
| 背 景 | 穿孔機（工作物に穴をあける機械）にリジットカップリングを使用。 |
|---|---|
| 課 題 | 芯出しにとても時間がかかり、ベテラン作業者でないと対応できない。 |
金属板ばねカップリング（SFC）をご提案
解 決
三木プーリの金属板ばねカップリング（SFC）は、芯出しができているため、誰でも簡単に取り付けが可能。 また、フレキシブル性に優れているため、ミスアライメントを許容でき、組み立て時の芯出し時間が大幅に短縮された。
最適な製品をご提案します
芯出し作業6つのポイント
取り付け作業にお困りの際、ご確認ください。
- 機械に合ったカップリングを選定できていますか？
- カップリングの芯出しはできていますか？
- 機械の軸同士(従動軸、駆動軸)の芯出しはできていますか？
- 軸とカップリングの芯出しはできていますか？
- 許容できる範囲(許容誤差)を超えて軸に取り付けていませんか？
- 試運転した際、粉塵が発生したり、異音がしたりしていませんか？
