ボールベアリング(玉軸受け) 規格寸法表-JIS抜粋
2026/05/07
【適用範囲】
この技術資料は「深溝玉軸受」の主要寸法と取り付け寸法について説明しています。
【参考情報】
この技術資料は下記4種類のJIS規格から構成されています。
- JIS B 1511:1993 「転がり軸受総則」
- JIS B 1513:1995 「転がり軸受の呼び番号」
- JIS B 1512-1:2011 「転がり軸受-主要寸法-第1部:ラジアル軸受」
- JIS B 1566:2015 「転がり軸受-取付関係寸法及びはめあい」

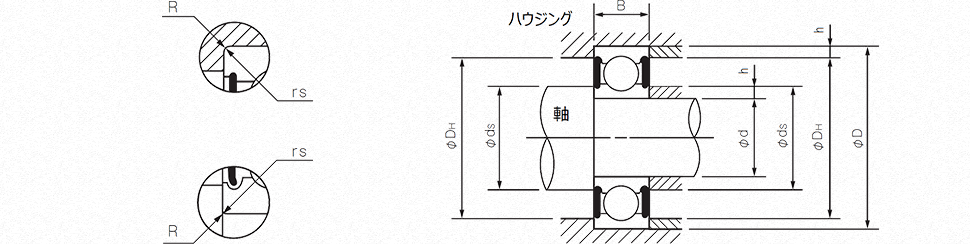

【記号説明】
| 「d」 | :ベアリング内径(軸径) |
|---|---|
| 「D」 | :ベアリング外径(ハウジング内径) |
| 「B」 | :ベアリング幅 |
| 「rs」 | :ベアリングの最小実測面取寸法 |
| 「DH」 | :ハウジングの肩の直径 [DH=D-2h] |
| 「ds」 | :軸の肩の直径 [ds=d+2h] |
| 「R」 | :軸及びハウジングの隅の丸みの最大実測半径 |
| 「h」 | :軸及びハウジングの肩の高さ |
単位[mm]
| 呼び番号 | d | D | B | rs min | DH max | ds min | R max |
|---|---|---|---|---|---|---|---|
| 6000 | 10 | 26 | 8 | 0.3 | 23.5 | 12.5 | 0.3 |
| 6001 | 12 | 28 | 8 | 0.3 | 25.5 | 14.5 | 0.3 |
| 6002 | 15 | 32 | 9 | 0.3 | 29.5 | 17.5 | 0.3 |
| 6003 | 17 | 35 | 10 | 0.3 | 32.5 | 19.5 | 0.3 |
| 6004 | 20 | 42 | 12 | 0.6 | 37 | 25 | 0.6 |
| 6005 | 25 | 47 | 12 | 0.6 | 42 | 30 | 0.6 |
| 6006 | 30 | 55 | 13 | 1 | 49 | 36 | 1 |
| 6007 | 35 | 62 | 14 | 1 | 56 | 41 | 1 |
| 6008 | 40 | 68 | 15 | 1 | 62 | 46 | 1 |
| 6010 | 50 | 80 | 16 | 1 | 74 | 56 | 1 |
| 6011 | 55 | 90 | 18 | 1.1 | 83 | 62 | 1 |
| 6012 | 60 | 95 | 18 | 1.1 | 88 | 67 | 1 |
| 6013 | 65 | 100 | 18 | 1.1 | 93 | 72 | 1 |
| 6014 | 70 | 110 | 20 | 1.1 | 103 | 77 | 1 |
| 6015 | 75 | 115 | 20 | 1.1 | 108 | 82 | 1 |
- 各メーカーのシール記号
- NTN:LLB NSK:VV KOYO:2RU
- rs min は、面取寸法の最小許容値です。
単位[mm]
| 呼び番号 | d | D | B | rs min | DH max | ds min | R max |
|---|---|---|---|---|---|---|---|
| 6201 | 12 | 32 | 10 | 0.6 | 27 | 17 | 0.6 |
| 6202 | 15 | 35 | 11 | 0.6 | 30 | 20 | 0.6 |
| 6203 | 17 | 40 | 12 | 0.6 | 35 | 22 | 0.6 |
| 6204 | 20 | 47 | 14 | 1 | 41 | 26 | 1 |
| 6205 | 25 | 52 | 15 | 1 | 46 | 31 | 1 |
| 6206 | 30 | 62 | 16 | 1 | 56 | 36 | 1 |
| 6208 | 40 | 80 | 18 | 1.1 | 73 | 47 | 1 |
| 6210 | 50 | 90 | 20 | 1.1 | 83 | 57 | 1 |
| 6211 | 55 | 100 | 21 | 1.5 | 91.5 | 63.5 | 1.5 |
| 6212 | 60 | 110 | 22 | 1.5 | 101.5 | 68.5 | 1.5 |
| 6214 | 70 | 125 | 24 | 1.5 | 116.5 | 78.5 | 1.5 |
| 6302 | 15 | 42 | 13 | 1 | 36 | 21 | 1 |
| 6303 | 17 | 47 | 14 | 1 | 41 | 23 | 1 |
| 6304 | 20 | 52 | 15 | 1.1 | 45 | 27 | 1 |
| 6305 | 25 | 62 | 17 | 1.1 | 55 | 32 | 1 |
| 6306 | 30 | 72 | 19 | 1.1 | 65 | 37 | 1 |
| 6307 | 35 | 80 | 21 | 1.5 | 71.5 | 43.5 | 1.5 |
