BSZモデル（ブレーキ）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

BSZモデル（ブレーキ）の特長

励磁ブレーキの111-12タイプをベースに一体構造設計したモデルです。アーマチュア2型を用いているので、軸方向寸法が短く薄型・コンパクトです。一体構造ですからワンタッチ取り付けが可能です。したがって、隙間調整や同心度、偏心調整などわずらわしい取り付け時間を大幅に短縮することができ、作業性の向上はすぐれたコストパフォーマンスを発揮します。

型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	コイル（at20℃）	耐熱クラス	リード線	最高回転速度［min^-1］	アーマチュア慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	使用ベアリング	質量［kg］
電圧［V］	容量［W］	電流［A］	抵抗［Ω］	ULスタイル	サイズ
BSZ-05-12	05	2.4	2.4	DC24	10	0.42	57	B	UL3398	AWG22	1800	1.46×10^-5	9×10⁶	0.020	0.030	0.010	6902ZZ	0.25
BSZ-06-12	06	5	5.5	DC24	11	0.46	52	B	UL3398	AWG22	1800	5.77×10^-5	29×10⁶	0.017	0.033	0.010	6904ZZ	0.36
BSZ-08-12	08	10	11	DC24	15	0.63	38	B	UL3398	AWG18	1800	1.63×10^-4	60×10⁶	0.020	0.052	0.015	6905ZZ	0.67

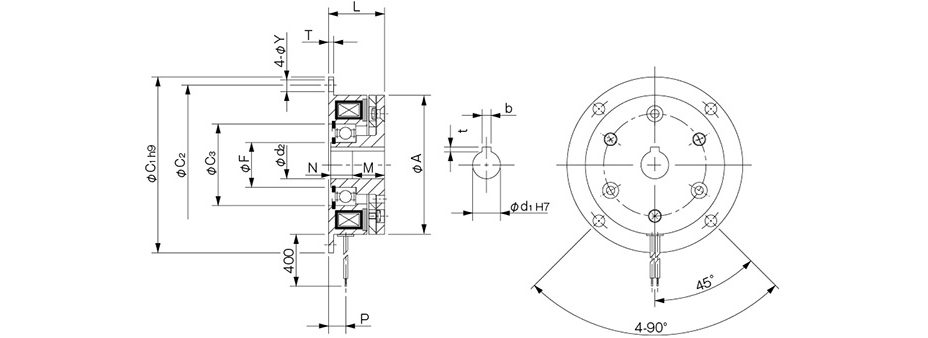

サイズ	径方向寸法	軸方向寸法	軸穴寸法
A	C1	C2	C3	F	L	M	N	P	T	Y	d1H7	d2	bH9	t
05	50	65	58	28	15	28.3	18	9.8	8.2	2	3.4	10	10.2	3^+0.030₀	1.2^+0.3₀
06	63	80	72	37	20	25.5	15	10	7.3	2	5	12	12.2	4^+0.030₀	1.8^+0.3₀
08	80	100	90	42	25	28.5	20	8	8.3	2.6	6	15	15.2	5^+0.030₀	2.3^+0.3₀
