ALS(Y)タイプの仕様

ALS (Y)タイプ(キー・止めねじタイプ)

【仕様】

型式トルク許容誤差最高回転速度[min-1静的ねじりばね定数[N・m/rad]半径方向ばね定数[N/mm]慣性モーメント[kg・m2質量[kg]標準穴加工品価格[円]下穴品価格[円]購入
常用[N・m]最大[N・m]偏心[mm]偏角[°]軸方向[mm]
ALS-014-Y1.22.40.1010~+0.634100122001.91×10-70.0071,6101,060購入
ALS-020-Y360.1510~+0.823800242101.08×10-60.0181,8901,340購入
ALS-030-Y7.5150.1510~+1.015900733306.25×10-60.0472,8502,080購入
ALS-040-Y10200.1010~+1.2119007609403.87×10-50.153,9303,050購入
ALS-055-Y35700.1510~+1.48700140011601.66×10-40.354,9703,980購入
ALS-065-Y951900.1510~+1.57400210012003.57×10-40.517,8306,730購入
ALS-080-Y1903800.1510~+1.86000400014301.06×10-31.0112,10010,450購入
ALS-095-Y2655300.151-0.5~+2.05000600024002.24×10-31.5016,00011,500購入
ALS-105-Y3106200.201-0.9~+2.04500700040003.72×10-32.0519,50014,000購入

※ALS-014~018-Rの軸方向への変位はマイナス側には許容できません。

※最高回転速度は動バランスを考慮しておりません。

※各ばね定数の値は、20℃の時の値です。

※慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

単位 [mm]
型式d1・d2d1・d4DLL1・L2ESC
下穴最小最大
ALS-014-Y336.514227813.5
ALS-020-Y449.62030101015
ALS-030-Y5614303511131.55.5
ALS-040-Y582240662516212.5
ALS-055-Y5102855783018215
ALS-065-Y51438659035202.517.5
ALS-080-Y101945801144524322.5
ALS-095-Y81955951265026325
ALS-105-Y10196010514056283.528

※下穴とはセンタ加工を指します。

【標準穴径】

型式標準穴径 d1・d2[mm]
34566.357899.5251011121415161718192022242528303235384042454850555660
ALS-014-Y
ALS-020-Y
ALS-030-Y
ALS-040-Y
ALS-055-Y
ALS-065-Y
ALS-080-Y
ALS-095-Y
ALS-105-Y

※●印と数値の入っている欄の穴径は標準穴径として対応してます。

※φ11以下はキー溝無し、φ12以上は旧JIS規格、新JIS規格、新規格モータに対応した加工が可能です。

この製品をWEBで購入する

【エレメント】

単位 [mm]
型式FR1R2KA価格[円]購入
ALS-014-Y-EL6.23.52.51.2220購入
ALS-020-Y-EL8.26.23.41.4250購入
ALS-030-Y-EL10.28.542.2310購入
ALS-040-Y-EL12184.53330購入
ALS-055-Y-EL14245.53660購入
ALS-065-Y-EL15305.541,070購入
ALS-080-Y-EL183715741,650購入
ALS-095-Y-EL204320842,600購入
ALS-105-Y-EL2150208.543,000購入

この製品をWEBで購入する

【標準穴加工規格】

単位 [mm]
JIS旧規格 2種 JIS B 1301 1959対応JIS新規格 H9 JIS B 1301 1996対応JIS新規格 JS9 JIS B 1301 1996対応モータ規格 JIS C 4210 2001対応
穴径呼び穴径(d1・d2)キー溝幅(W1・W2)キー溝高さ(T1・T2)止めねじ穴(M)穴径呼び穴径(d1・d2)キー溝幅(W1・W2)キー溝高さ(T1・T2)止めねじ穴(M)穴径呼び穴径(d1・d2)キー溝幅(W1・W2)キー溝高さ(T1・T2)止めねじ穴(M)穴径呼び穴径(d1・d2)キー溝幅(W1・W2)キー溝高さ(T1・T2)止めねじ穴(M)
公差H7,H8公差E9公差H7公差H9公差H7公差JS9公差G7,F7公差H9
33+0.01801-M3
44+0.01802-M3
55+0.01802-M3
66+0.01802-M4
6.356.35+0.02202-M4
77+0.02202-M4
88+0.02202-M4
99+0.02202-M4
9.5259.525+0.02202-M4
1010+0.02202-M4
1111+0.01802-M4
1212+0.01804+0.050+0.02013.5+0.302-M412H12+0.01804+0.030013.8+0.302-M412J12+0.01804±0.015013.8+0.302-M4
1414+0.01805+0.050+0.02016.0+0.302-M414H14+0.01805+0.030016.3+0.302-M414J14+0.01805±0.015016.3+0.302-M414N14+0.024+0.0065+0.030016.3+0.302-M4
1515+0.01805+0.050+0.02017.0+0.302-M415H15+0.01805+0.030017.3+0.302-M415J15+0.01805±0.015017.3+0.302-M4
1616+0.01805+0.050+0.02018.0+0.302-M416H16+0.01805+0.030018.3+0.302-M416J16+0.01805±0.015018.3+0.302-M4
1717+0.01805+0.050+0.02019.0+0.302-M417H17+0.01805+0.030019.3+0.302-M417J17+0.01805±0.015019.3+0.302-M4
1818+0.01805+0.050+0.02020.0+0.302-M418H18+0.01806+0.030020.8+0.302-M518J18+0.01806±0.015020.8+0.302-M5
1919+0.02105+0.050+0.02021.0+0.302-M419H19+0.02106+0.030021.8+0.302-M519J19+0.02106±0.015021.8+0.302-M519N19+0.028+0.0076+0.030021.8+0.302-M5
2020+0.02105+0.050+0.02022.0+0.302-M420H20+0.02106+0.030022.8+0.302-M520J20+0.02106±0.015022.8+0.302-M5
2222+0.02107+0.061+0.02525.0+0.302-M622H22+0.02106+0.030024.8+0.302-M522J22+0.02106±0.015024.8+0.302-M5
2424+0.02107+0.061+0.02527.0+0.302-M624H24+0.02108+0.036027.3+0.302-M624J24+0.02108±0.018027.3+0.302-M624N24+0.028+0.0078+0.036027.3+0.302-M6
2525+0.02107+0.061+0.02528.0+0.302-M625H25+0.02108+0.036028.3+0.302-M625J25+0.02108±0.018028.3+0.302-M6
2828+0.02107+0.061+0.02531.0+0.302-M628H28+0.02108+0.036031.3+0.302-M628J28+0.02108±0.018031.3+0.302-M628N28+0.028+0.0078+0.036031.3+0.302-M6
3030+0.02107+0.061+0.02533.0+0.302-M630H30+0.02108+0.036033.3+0.302-M630J30+0.02108±0.018033.3+0.302-M6
3232+0.025010+0.061+0.02535.5+0.302-M832H32+0.025010+0.036035.3+0.302-M832J32+0.025010±0.018035.3+0.302-M8
3535+0.025010+0.061+0.02538.5+0.302-M835H35+0.025010+0.036038.3+0.302-M835J35+0.025010±0.018038.3+0.302-M8
3838+0.025010+0.061+0.02541.5+0.302-M838H38+0.025010+0.036041.3+0.302-M838J38+0.025010±0.018041.3+0.302-M838N38+0.050+0.02510+0.036041.3+0.302-M8
4040+0.025010+0.061+0.02543.5+0.302-M840H40+0.025012+0.043043.3+0.302-M840J40+0.025012±0.021543.3+0.302-M8
4242+0.025012+0.075+0.03245.5+0.302-M842H42+0.025012+0.043045.3+0.302-M842J42+0.025012±0.021545.3+0.302-M842N42+0.050+0.02512+0.043045.3+0.302-M8
4545+0.025012+0.075+0.03248.5+0.302-M845H45+0.025014+0.043048.8+0.302-M1045J45+0.025014±0.021548.8+0.302-M10
4848+0.025012+0.075+0.03251.5+0.302-M848H48+0.025014+0.043051.8+0.302-M1048J48+0.025014±0.021551.8+0.302-M1048N48+0.050+0.02514+0.043051.8+0.302-M10
5050+0.025012+0.075+0.03253.5+0.302-M850H50+0.025014+0.043053.8+0.302-M1050J50+0.025014±0.021553.8+0.302-M10
5555+0.030015+0.075+0.03260.0+0.302-M1055H55+0.030016+0.043059.3+0.302-M1055J55+0.030016±0.021559.3+0.302-M1055N55+0.060+0.03016+0.043059.3+0.302-M10
5656+0.030015+0.075+0.03261.0+0.302-M1056H56+0.030016+0.043060.3+0.302-M1056J56+0.030016±0.021560.3+0.302-M10
6060+0.030015+0.075+0.03265.0+0.302-M1060H60+0.030018+0.043064.4+0.302-M1060J60+0.030018±0.021564.4+0.302-M1060N60+0.060+0.03018+0.043064.4+0.302-M10

※φ11以下の規格は、すべてJIS旧規格欄と同じ内容となります。

※ALS-014の場合、止めねじサイズはM3となります。

※止めねじの位置は同一平面上にはなりません。

※止めねじは製品に付属します。

※キー溝加工の位置精度は目視です。

※キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。

※表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照

【止めねじの位置】

単位 [mm]
型式端面からの位置[mm]
ALS-0143.5
ALS-0205
ALS-0305.5
ALS-04012.5
ALS-05515
ALS-06517.5
ALS-08022.5
ALS-09525
ALS-10528

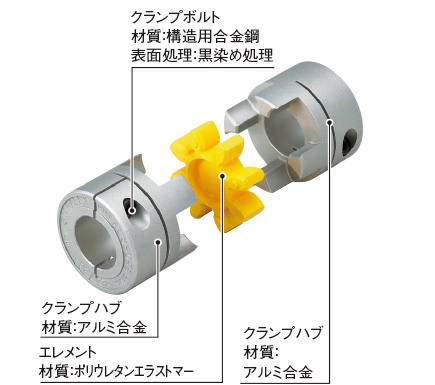

ALS (Y)タイプ(クランプタイプ)

【仕様】

型式許容誤差最高回転速度[min-1静的ねじりばね定数[N・m/rad]半径方向ばね定数[N/mm]慣性モーメント[kg・m2質量[kg]価格[円]購入
偏心[mm]偏角[°]軸方向[mm]
ALS-014-Y0.110~+0.610000122001.98×10-70.0072,320購入
ALS-020-Y0.1510~+0.810000242101.09×10-60.0192,630購入
ALS-030-Y0.1510~+1.010000733306.19×10-60.0453,120購入
ALS-040-Y0.110~+1.2100007609404.01×10-50.164,840購入
ALS-055-Y0.1510~+1.47000140011601.63×10-40.346,250購入
ALS-065-Y0.1510~+1.55900210012003.69×10-40.549,900購入
ALS-080-Y0.1510~+1.84800400014301.04×10-31.0014,850購入

※軸方向への変位はマイナス側には許容できません。

※最高回転速度は動バランスを考慮しておりません。

※各ばね定数の値は、20℃の時の値です。

※慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

単位 [mm]
型式d1・d2DDBLL1・L2ESBGM締め付けトルク[N・m]
最小最大
ALS-014-Y361416.1227813.54.81-M20.4
ALS-020-Y482020301010156.51-M2.51
ALS-030-Y61430303511131.55.510.51-M31.5
ALS-040-Y8204043.2662516212.5151-M57
ALS-055-Y10285555783018210.5201-M614
ALS-065-Y14356569.89035202.511.524.51-M830
ALS-080-Y194580801144524311.5301-M830

※φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。

※クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。

【標準穴径と許容伝達トルク】

型式標準穴径 d1・d2[mm]と許容伝達トルク[N・m]
34566.357899.5251011121415161819202224252830323538404245
ALS-014-Y0.310.420.540.65
ALS-020-Y1.21.62.12.22.63
ALS-030-Y22.22.73.444.44.75.467.4
ALS-040-Y81214161920202020202020
ALS-055-Y21252835384148515461677070
ALS-065-Y4044475458616875798996103114
ALS-080-Y5359728490108121133151170182194212

※表中の数値が入っている欄の穴径が標準穴径として対応しています。

※数値の入っている欄の穴径は、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク[N・m]を示しています。

※相手取り付け軸の寸法許容差はh7級となります。ただし、穴径φ35の場合の軸公差は+0.010~-0.025となります。

※対応可能な穴径の範囲は、寸法表の最小穴径以上、最大穴径以下となりますが、上表以外の穴径については、別途対応いたしますので、お問い合わせください。

この製品をWEBで購入する

【エレメント】

単位 [mm]
型式FR1R2KA価格[円]購入
ALS-014-Y-EL6.23.52.51.2220購入
ALS-020-Y-EL8.26.23.41.4250購入
ALS-030-Y-EL10.28.542.2310購入
ALS-040-Y-EL12184.53330購入
ALS-055-Y-EL14245.53660購入
ALS-065-Y-EL15305.541,070購入
ALS-080-Y-EL183715741,650購入
ALS-095-Y-EL204320842,600購入
ALS-105-Y-EL2150208.543,000購入

この製品をWEBで購入する
