ALS［Y］タイプ | 三木プーリ

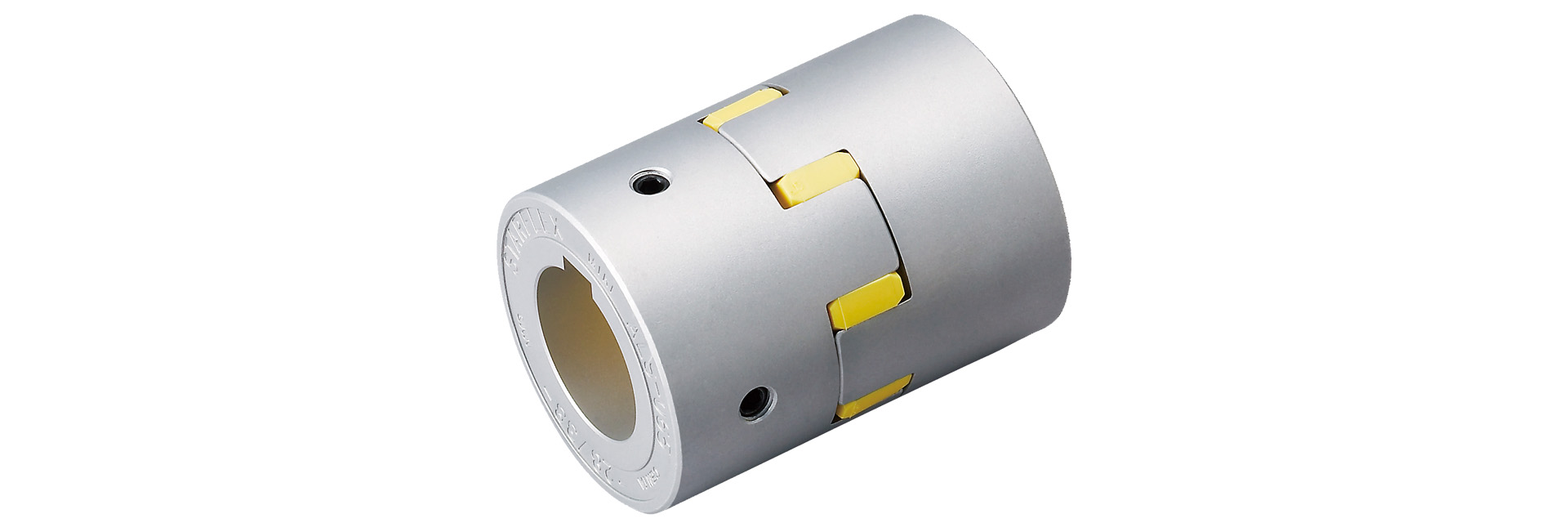

２個のハブの間にエレメントと呼ばれる緩衝樹脂（ポリウレタンエラストマー）をはさみ込んだだけのシンプルな構造のカーブドジョーカップリングで、動力伝達面をカーブドジョーとすることで伝達容量をアップさせています。エレメントは、樹脂硬度90JIS Aを採用、予備圧縮のかかるタイトフィット形状です。

【仕様】下穴/キー・止ねじタイプ

型式	トルク		許容誤差			最高回転速度［min^－1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	標準穴加工品価格［円］	下穴品価格［円］
型式	常用［N・m］	最大［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^－1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	標準穴加工品価格［円］	下穴品価格［円］
ALS-014-Y	1.2	2.4	0.10	1	0～＋0.6	34100	12	200	1.91×10^－7	0.007	－	－
ALS-020-Y	3	6	0.15	1	0～＋0.8	23800	24	210	1.08×10^－6	0.018	－	－
ALS-030-Y	7.5	15	0.15	1	0～＋1.0	15900	73	330	6.25×10^－6	0.047	－	－
ALS-040-Y	10	20	0.10	1	0～＋1.2	11900	760	940	3.87×10^－5	0.15	－	－
ALS-055-Y	35	70	0.15	1	0～＋1.4	8700	1400	1160	1.66×10^－4	0.35	－	－
ALS-065-Y	95	190	0.15	1	0～＋1.5	7400	2100	1200	3.57×10^－4	0.51	－	－
ALS-080-Y	190	380	0.15	1	0～＋1.8	6000	4000	1430	1.06×10^－3	1.01	－	－
ALS-095-Y	265	530	0.15	1	－0.5～＋2.0	5000	6000	2400	2.24×10^－3	1.50	－	－
ALS-105-Y	310	620	0.20	1	－0.9～＋2.0	4500	7000	4000	3.72×10^－3	2.05	－	－

ALS-014～018-Rの軸方向への変位はマイナス側には許容できません。
最高回転速度は動バランスを考慮しておりません。
各ばね定数の値は、20℃の時の値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】下穴/キー・止ねじタイプ

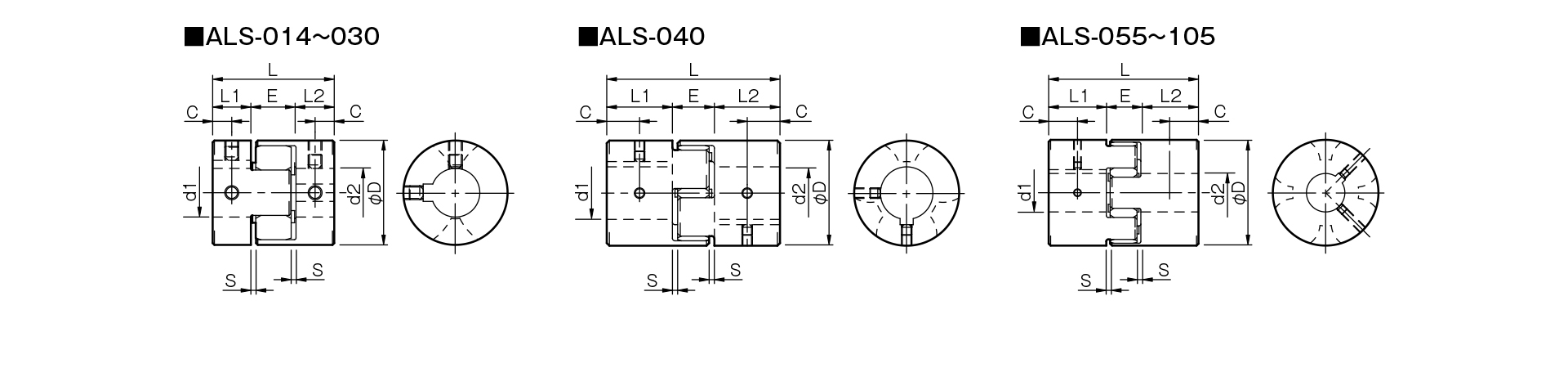

三木プーリのスターフレックス（ジョーカップリング）ALSモデルYタイプ（キー止ねじ仕様）ゴム・樹脂カップリング寸法図取付寸法および軸径寸法を示す寸法図

単位 [mm]

型式	d1・d2		d1・d4	D	L	L1・L2	E	S	C
型式	下穴	最小	最大	D	L	L1・L2	E	S	C
ALS-014-Y	3	3	6.5	14	22	7	8	1	3.5
ALS-020-Y	4	4	9.6	20	30	10	10	1	5
ALS-030-Y	5	6	14	30	35	11	13	1.5	5.5
ALS-040-Y	5	8	22	40	66	25	16	2	12.5
ALS-055-Y	5	10	28	55	78	30	18	2	15
ALS-065-Y	5	14	38	65	90	35	20	2.5	17.5
ALS-080-Y	10	19	45	80	114	45	24	3	22.5
ALS-095-Y	8	19	55	95	126	50	26	3	25
ALS-105-Y	10	19	60	105	140	56	28	3.5	28

下穴とはセンタ加工を指します。

【標準穴径】

型式	標準穴径 d1・d2［mm］
型式	3	4	5	6	6.35	7	8	9	9.525	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
ALS-014-Y	●	●	●	●	●
ALS-020-Y		●	●	●	●	●	●	●	●
ALS-030-Y				●	●	●	●	●	●	●	●	●	●
ALS-040-Y							●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-055-Y										●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-065-Y													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-080-Y																		●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-095-Y																		●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-105-Y																		●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

●印と数値の入っている欄の穴径は標準穴径として対応してます。
φ11以下はキー溝無し、φ12以上は旧JIS規格、新JIS規格、新規格モータに対応した加工が可能です。

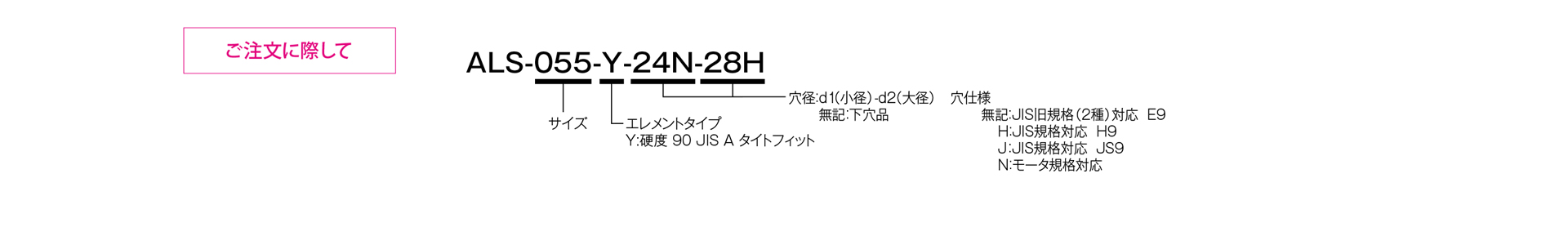

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Yタイプ（キー止ねじ仕様）ゴム・樹脂カップリングご注文時の型式構成説明図

【標準穴加工規格】キー・止ねじ

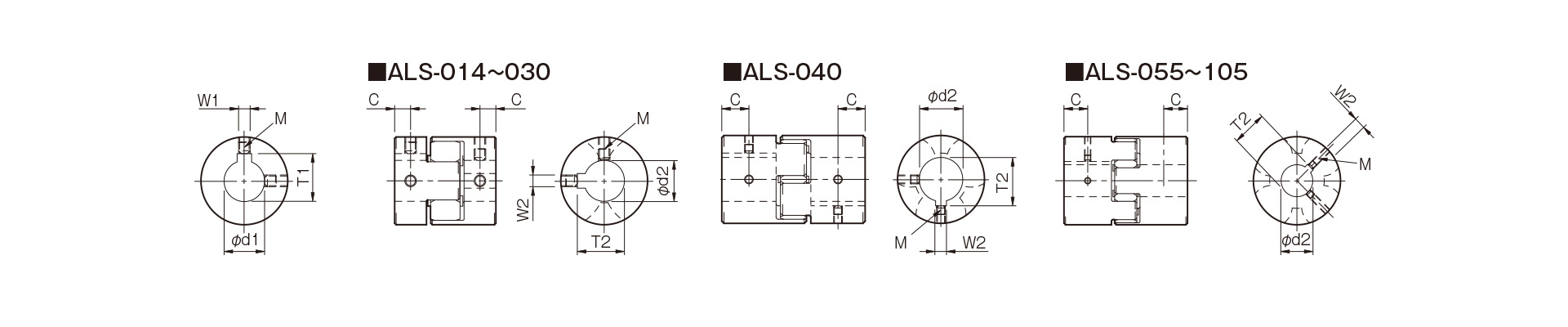

キー溝寸法表

単位［mm］

JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					JIS新規格 JS9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1・W2）	キー溝高さ（T1・T2）	止めねじ穴（M）
穴径呼び	公差H7,H8	公差E9	－	－	穴径呼び	公差H7	公差H9	－	－	穴径呼び	公差H7	公差JS9	－	－	穴径呼び	公差G7,F7	公差H9	－	－
3	3＋0.0180	－	－	1-M3	－					－					－
4	4＋0.0180	－	－	2-M3	－					－					－
5	5＋0.0180	－	－	2-M3	－					－					－
6	6＋0.0180	－	－	2-M4	－					－					－
6.35	6.35＋0.0220	－	－	2-M4	－					－					－
7	7＋0.0220	－	－	2-M4	－					－					－
8	8＋0.0220	－	－	2-M4	－					－					－
9	9＋0.0220	－	－	2-M4	－					－					－
9.525	9.525＋0.0220	－	－	2-M4	－					－					－
10	10＋0.0220	－	－	2-M4	－					－					－
11	11＋0.0180	－	－	2-M4	－					－					－
12	12＋0.0180	4＋0.050＋0.020	13.5＋0.30	2-M4	12H	12＋0.0180	4＋0.0300	13.8＋0.30	2-M4	12J	12＋0.0180	4±0.0150	13.8＋0.30	2-M4	－
14	14＋0.0180	5＋0.050＋0.020	16.0＋0.30	2-M4	14H	14＋0.0180	5＋0.0300	16.3＋0.30	2-M4	14J	14＋0.0180	5±0.0150	16.3＋0.30	2-M4	14N	14＋0.024＋0.006	5＋0.0300	16.3＋0.30	2-M4
15	15＋0.0180	5＋0.050＋0.020	17.0＋0.30	2-M4	15H	15＋0.0180	5＋0.0300	17.3＋0.30	2-M4	15J	15＋0.0180	5±0.0150	17.3＋0.30	2-M4	－
16	16＋0.0180	5＋0.050＋0.020	18.0＋0.30	2-M4	16H	16＋0.0180	5＋0.0300	18.3＋0.30	2-M4	16J	16＋0.0180	5±0.0150	18.3＋0.30	2-M4	－
17	17＋0.0180	5＋0.050＋0.020	19.0＋0.30	2-M4	17H	17＋0.0180	5＋0.0300	19.3＋0.30	2-M4	17J	17＋0.0180	5±0.0150	19.3＋0.30	2-M4	－
18	18＋0.0180	5＋0.050＋0.020	20.0＋0.30	2-M4	18H	18＋0.0180	6＋0.0300	20.8＋0.30	2-M5	18J	18＋0.0180	6±0.0150	20.8＋0.30	2-M5	－
19	19＋0.0210	5＋0.050＋0.020	21.0＋0.30	2-M4	19H	19＋0.0210	6＋0.0300	21.8＋0.30	2-M5	19J	19＋0.0210	6±0.0150	21.8＋0.30	2-M5	19N	19＋0.028＋0.007	6＋0.0300	21.8＋0.30	2-M5
20	20＋0.0210	5＋0.050＋0.020	22.0＋0.30	2-M4	20H	20＋0.0210	6＋0.0300	22.8＋0.30	2-M5	20J	20＋0.0210	6±0.0150	22.8＋0.30	2-M5	－
22	22＋0.0210	7＋0.061＋0.025	25.0＋0.30	2-M6	22H	22＋0.0210	6＋0.0300	24.8＋0.30	2-M5	22J	22＋0.0210	6±0.0150	24.8＋0.30	2-M5	－
24	24＋0.0210	7＋0.061＋0.025	27.0＋0.30	2-M6	24H	24＋0.0210	8＋0.0360	27.3＋0.30	2-M6	24J	24＋0.0210	8±0.0180	27.3＋0.30	2-M6	24N	24＋0.028＋0.007	8＋0.0360	27.3＋0.30	2-M6
25	25＋0.0210	7＋0.061＋0.025	28.0＋0.30	2-M6	25H	25＋0.0210	8＋0.0360	28.3＋0.30	2-M6	25J	25＋0.0210	8±0.0180	28.3＋0.30	2-M6	－
28	28＋0.0210	7＋0.061＋0.025	31.0＋0.30	2-M6	28H	28＋0.0210	8＋0.0360	31.3＋0.30	2-M6	28J	28＋0.0210	8±0.0180	31.3＋0.30	2-M6	28N	28＋0.028＋0.007	8＋0.0360	31.3＋0.30	2-M6
30	30＋0.0210	7＋0.061＋0.025	33.0＋0.30	2-M6	30H	30＋0.0210	8＋0.0360	33.3＋0.30	2-M6	30J	30＋0.0210	8±0.0180	33.3＋0.30	2-M6	－
32	32＋0.0250	10＋0.061＋0.025	35.5＋0.30	2-M8	32H	32＋0.0250	10＋0.0360	35.3＋0.30	2-M8	32J	32＋0.0250	10±0.0180	35.3＋0.30	2-M8	－
35	35＋0.0250	10＋0.061＋0.025	38.5＋0.30	2-M8	35H	35＋0.0250	10＋0.0360	38.3＋0.30	2-M8	35J	35＋0.0250	10±0.0180	38.3＋0.30	2-M8	－
38	38＋0.0250	10＋0.061＋0.025	41.5＋0.30	2-M8	38H	38＋0.0250	10＋0.0360	41.3＋0.30	2-M8	38J	38＋0.0250	10±0.0180	41.3＋0.30	2-M8	38N	38＋0.050＋0.025	10＋0.0360	41.3＋0.30	2-M8
40	40＋0.0250	10＋0.061＋0.025	43.5＋0.30	2-M8	40H	40＋0.0250	12＋0.0430	43.3＋0.30	2-M8	40J	40＋0.0250	12±0.0215	43.3＋0.30	2-M8	－
42	42＋0.0250	12＋0.075＋0.032	45.5＋0.30	2-M8	42H	42＋0.0250	12＋0.0430	45.3＋0.30	2-M8	42J	42＋0.0250	12±0.0215	45.3＋0.30	2-M8	42N	42＋0.050＋0.025	12＋0.0430	45.3＋0.30	2-M8
45	45＋0.0250	12＋0.075＋0.032	48.5＋0.30	2-M8	45H	45＋0.0250	14＋0.0430	48.8＋0.30	2-M10	45J	45＋0.0250	14±0.0215	48.8＋0.30	2-M10	－
48	48＋0.0250	12＋0.075＋0.032	51.5＋0.30	2-M8	48H	48＋0.0250	14＋0.0430	51.8＋0.30	2-M10	48J	48＋0.0250	14±0.0215	51.8＋0.30	2-M10	48N	48＋0.050＋0.025	14＋0.0430	51.8＋0.30	2-M10
50	50＋0.0250	12＋0.075＋0.032	53.5＋0.30	2-M8	50H	50＋0.0250	14＋0.0430	53.8＋0.30	2-M10	50J	50＋0.0250	14±0.0215	53.8＋0.30	2-M10	－
55	55＋0.0300	15＋0.075＋0.032	60.0＋0.30	2-M10	55H	55＋0.0300	16＋0.0430	59.3＋0.30	2-M10	55J	55＋0.0300	16±0.0215	59.3＋0.30	2-M10	55N	55＋0.060＋0.030	16＋0.0430	59.3＋0.30	2-M10
56	56＋0.0300	15＋0.075＋0.032	61.0＋0.30	2-M10	56H	56＋0.0300	16＋0.0430	60.3＋0.30	2-M10	56J	56＋0.0300	16±0.0215	60.3＋0.30	2-M10	－
60	60＋0.0300	15＋0.075＋0.032	65.0＋0.30	2-M10	60H	60＋0.0300	18＋0.0430	64.4＋0.30	2-M10	60J	60＋0.0300	18±0.0215	64.4＋0.30	2-M10	60N	60＋0.060＋0.030	18＋0.0430	64.4＋0.30	2-M10

φ11以下の規格は、すべてJIS旧規格欄と同じ内容となります。
ALS-014の場合、止めねじサイズはM3となります。
止めねじの位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照

【止めねじの位置】

単位 [mm]

型式	端面からの位置［mm］
ALS-014	3.5
ALS-020	5
ALS-030	5.5
ALS-040	12.5
ALS-055	15
ALS-065	17.5
ALS-080	22.5
ALS-095	25
ALS-105	28

【仕様】クランプ締結タイプ

型式	許容誤差			最高回転速度［min^－1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
型式	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^－1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］	価格［円］
ALS-014-Y	0.1	1	0～＋0.6	10000	12	200	1.98×10^－7	0.007	－
ALS-020-Y	0.15	1	0～＋0.8	10000	24	210	1.09×10^－6	0.019	－
ALS-030-Y	0.15	1	0～＋1.0	10000	73	330	6.19×10^－6	0.045	－
ALS-040-Y	0.1	1	0～＋1.2	10000	760	940	4.01×10^－5	0.16	－
ALS-055-Y	0.15	1	0～＋1.4	7000	1400	1160	1.63×10^－4	0.34	－
ALS-065-Y	0.15	1	0～＋1.5	5900	2100	1200	3.69×10^－4	0.54	－
ALS-080-Y	0.15	1	0～＋1.8	4800	4000	1430	1.04×10^－3	1.00	－

軸方向への変位はマイナス側には許容できません。
最高回転速度は動バランスを考慮しておりません。
各ばね定数の値は、20℃の時の値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】クランプ締結タイプ

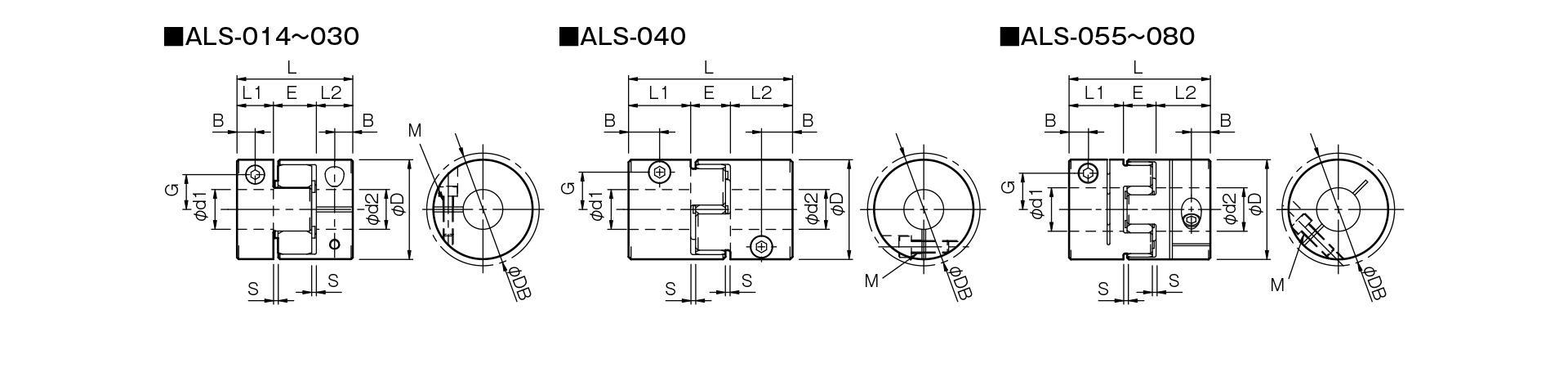

三木プーリのスターフレックス（ジョーカップリング）ALSモデルYタイプ（クランプ締結仕様）ゴム・樹脂カップリング寸法図取付寸法および軸径寸法を示す寸法図

単位 [mm]

型式	d1・d2		D	DB	L	L1・L2	E	S	B	G	M	締め付けトルク［N・m］
型式	最小	最大	D	DB	L	L1・L2	E	S	B	G	M	締め付けトルク［N・m］
ALS-014-Y	3	6	14	16.1	22	7	8	1	3.5	4.8	1-M2	0.4
ALS-020-Y	4	8	20	20	30	10	10	1	5	6.5	1-M2.5	1
ALS-030-Y	6	14	30	30	35	11	13	1.5	5.5	10.5	1-M3	1.5
ALS-040-Y	8	20	40	43.2	66	25	16	2	12.5	15	1-M5	7
ALS-055-Y	10	28	55	55	78	30	18	2	10.5	20	1-M6	14
ALS-065-Y	14	35	65	69.8	90	35	20	2.5	11.5	24.5	1-M8	30
ALS-080-Y	19	45	80	80	114	45	24	3	11.5	30	1-M8	30

φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。

【標準穴径と許容伝達トルク】

型式	標準穴径 d1・d2［mm］と許容伝達トルク［N・m］
型式	3	4	5	6	6.35	7	8	9	9.525	10	11	12	14	15	16	18	19	20	22	24	25	28	30	32	35	38	40	42	45
ALS-014-Y	0.31	0.42	0.54	0.65
ALS-020-Y		1.2	1.6	2.1	2.2	2.6	3
ALS-030-Y				2	2.2	2.7	3.4	4	4.4	4.7	5.4	6	7.4
ALS-040-Y							8	12	14	16	19	20	20	20	20	20	20	20
ALS-055-Y										21	25	28	35	38	41	48	51	54	61	67	70	70
ALS-065-Y													40	44	47	54	58	61	68	75	79	89	96	103	114
ALS-080-Y																	53	59	72	84	90	108	121	133	151	170	182	194	212

表中の数値が入っている欄の穴径が標準穴径として対応しています。
数値の入っている欄の穴径は、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク[N・m]を示しています。
相手取り付け軸の寸法許容差はh7級となります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
対応可能な穴径の範囲は、寸法表の最小穴径以上、最大穴径以下となりますが、上表以外の穴径については、別途対応いたしますので、お問い合わせください。

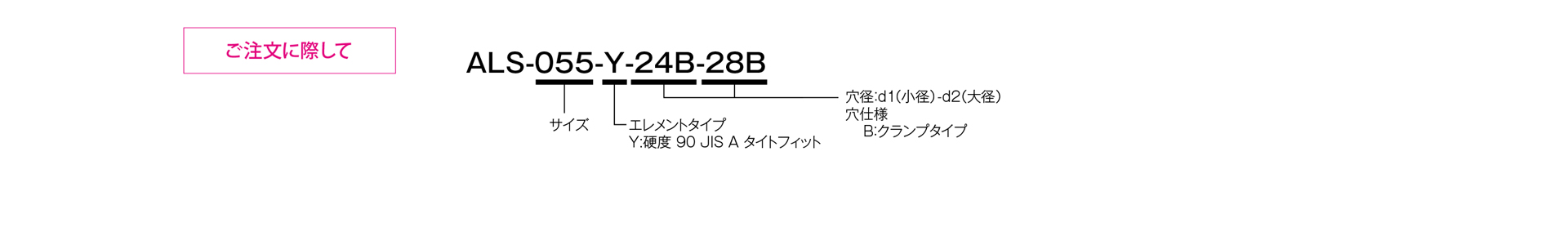

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Yタイプ（クランプ締結仕様）ゴム・樹脂カップリングご注文時の型式構成説明図

【エレメント】

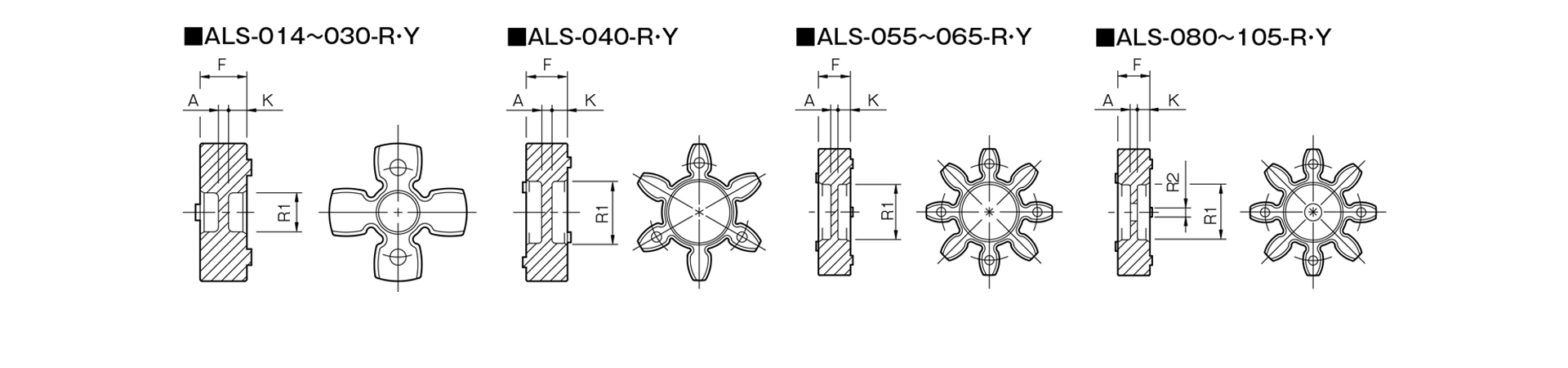

三木プーリのスターフレックス（ジョーカップリング）ALSモデルYタイプゴム・樹脂カップリング寸法図外形寸法および主要部寸法を示す寸法図

単位 [mm]

型式	F	R1	R2	K	A	価格［円］
ALS-014-Y-EL	6.2	3.5	－	2.5	1.2	－
ALS-020-Y-EL	8.2	6.2	－	3.4	1.4	－
ALS-030-Y-EL	10.2	8.5	－	4	2.2	－
ALS-040-Y-EL	12	18	－	4.5	3	－
ALS-055-Y-EL	14	24	－	5.5	3	－
ALS-065-Y-EL	15	30	－	5.5	4	－
ALS-080-Y-EL	18	37	15	7	4	－
ALS-095-Y-EL	20	43	20	8	4	－
ALS-105-Y-EL	21	50	20	8.5	4	－

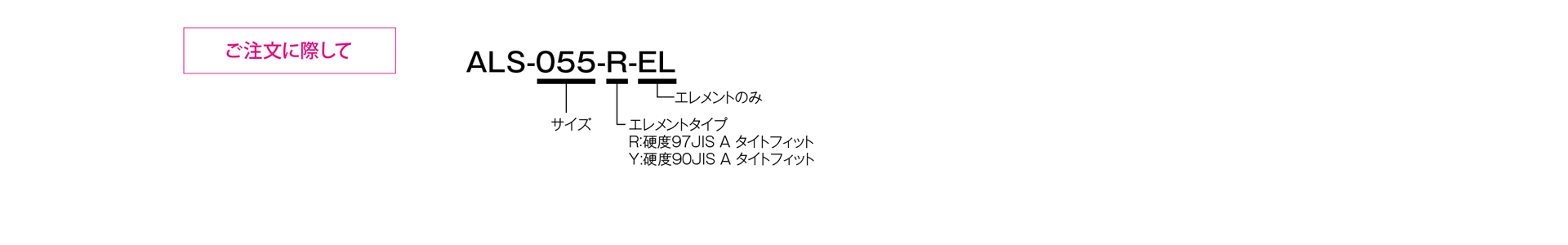

三木プーリのスターフレックス（ジョーカップリング）ALSモデル Yタイプゴム・樹脂カップリングご注文時の型式構成説明図
