SDハンドル付きの仕様

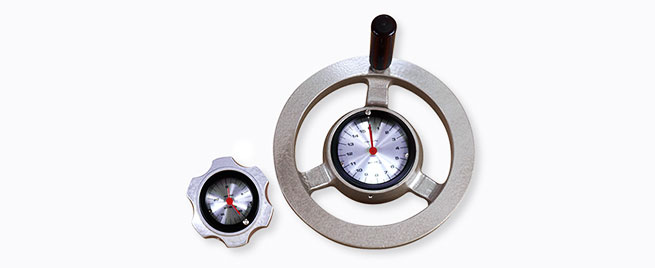

SD単体ハンドル付き
- 【仕様】
- 【寸法】

SD単体ハンドル付き

【仕様】

型　式	構　造	指針数	回転比	質量 [kg]
SD - 28A	ウエイト型	1	1/4	0.06
SD - 28B	ウエイト型	2	1/4	0.06
SD - 38A	ウエイト型	1	1/4,1/9	0.10
SD - 38B	ウエイト型	2	1/4,1/9	0.10
SD - 53A	ウエイト型	1	1/4,1/5,1/6,1/9,1/12,1/16,1/25	0.075
SD - 53B	ウエイト型	2	1/4,1/5,1/6,1/9,1/12,1/16,1/25	0.075
SD - 75A	ウエイト型	1	1/4,1/5,1/6,1/9,1/12,1/16,1/25,1/36,1/40,1/49,1/64	0.135
SD - 75B	ウエイト型	2	1/4,1/5,1/6,1/9,1/12,1/16,1/25,1/36,1/40,1/49,1/64	0.135

※目盛盤は、全機種、時計方向型（R型）・反時計方向型（L型）。

※ハンドル（ケース）を回すと、指針も同方向へ動きます。

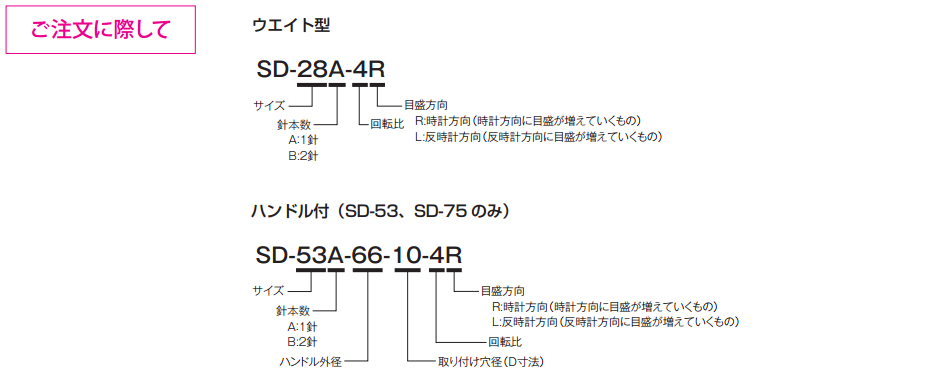

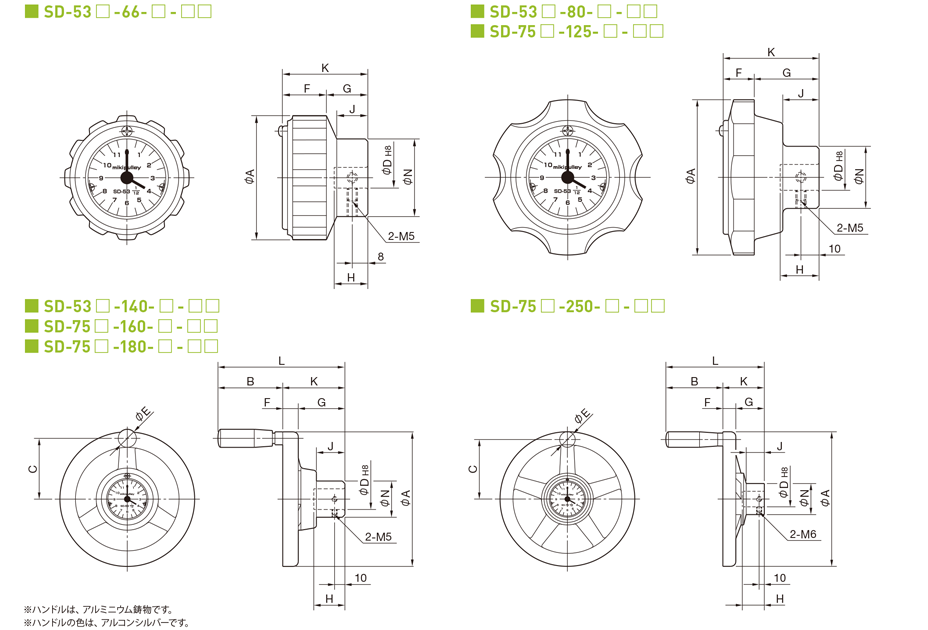

【寸法】

型式	A	B	C	E	F	G	H	J	K	L	N	D			質量 [kg]
型式	A	B	C	E	F	G	H	J	K	L	N	最小穴径	標準穴径	最大穴径	質量 [kg]
SD - 53□- 66 -□ -□□	66	-	-	-	23	22.5	17	16.5	45.5	-	40	8	10	28	0.22
SD - 53□- 80 -□ -□□	80	-	-	-	15	35	21	19	50	-	32	8	15	20	0.28
SD - 53□-140 -□ -□□	140	66	62	18	16	46	30	28	62	128	40	10	20	28	0.60
SD - 75□-125 -□ -□□	125	-	-	-	20	40	30	25	60	-	40	8	20	28	0.64
SD - 75□-160 -□ -□□	160	66	71	18	16	47	30	33	63	129	40	10	20	28	0.87
SD - 75□-180 -□ -□□	180	85	80	22	17	51	35	31	68	153	40	10	20	28	1.07
SD - 75□-250 -□ -□□	250	107	112	28	22	56	42	35	78	185	55	12	20	35	2.03

SDハンドル付きについてもっと見る
