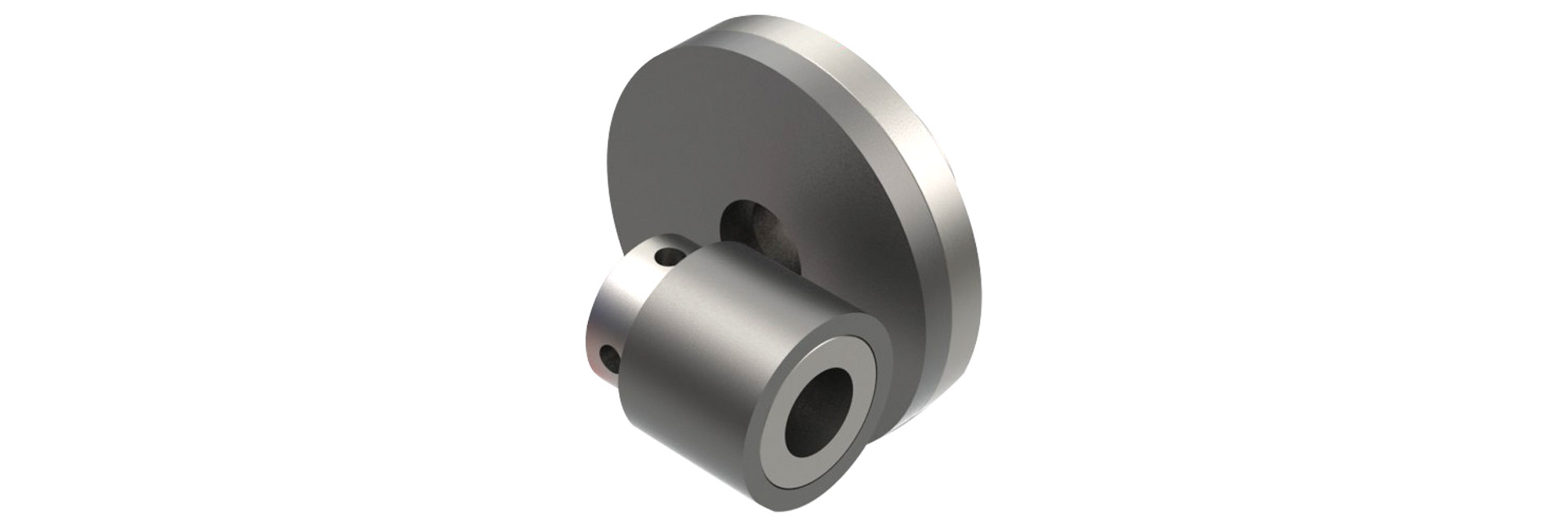

CLC［BB・BC］円盤×円筒タイプ

磁石の吸引・反発を利用した非接触タイプのカップリングで、歯車やベルトといった従来からの動力伝達に対して、作動音がない、摩擦による消耗・発熱がないなどすぐれた優位性がある上、着脱、心出しが容易でトルクリミッタ機能、隔壁伝達も可能です。EEタイプは、円筒平行軸タイプの構造です

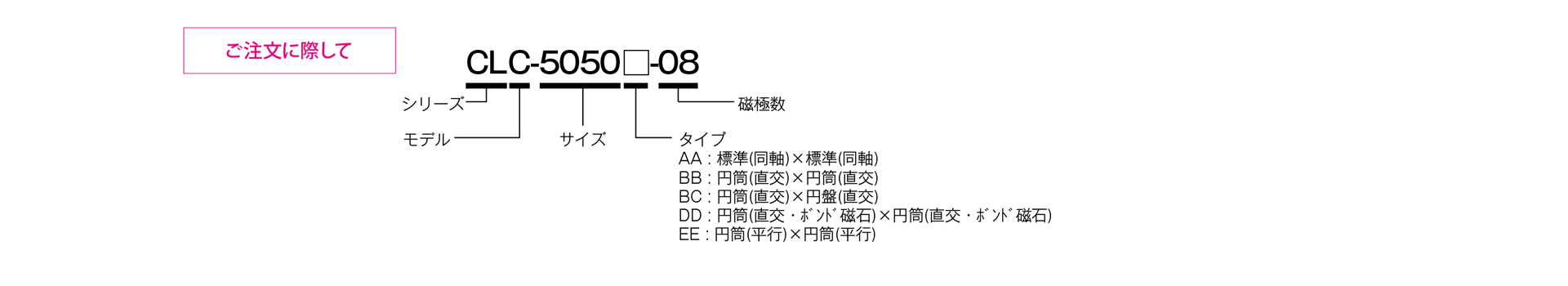

【仕様・寸法】

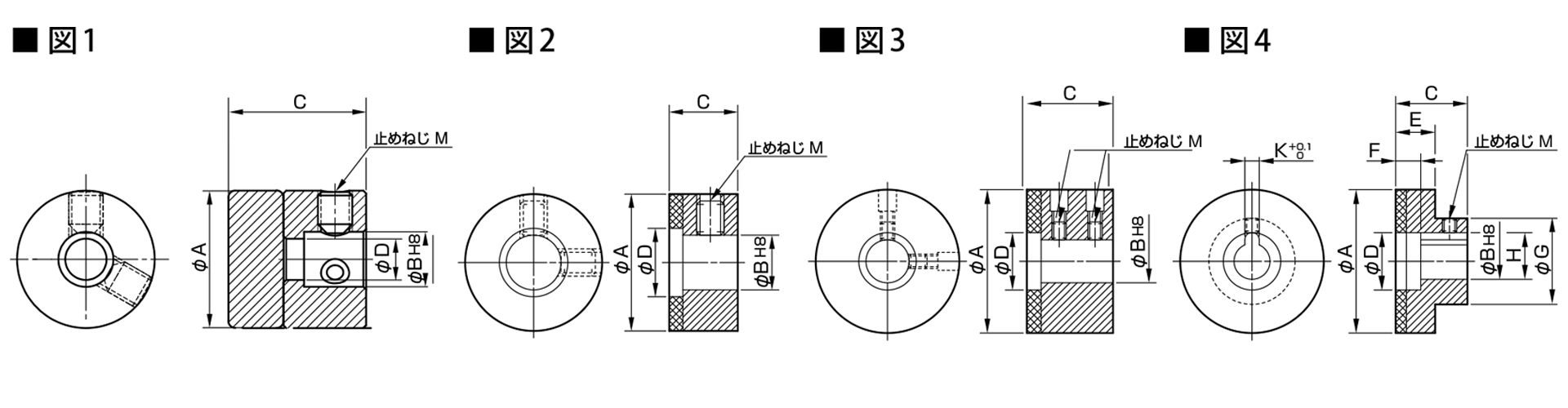

セット　型式	組み合わせ	伝達トルク [N・m]（at.20℃）			最高回転速度［min－1］	慣性モーメント［kg･m²]	参照図形	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	G [mm]	M 呼び	セット質量 [kg]
		エアギャップ
		0.5mm	1mm	2mm
CLC-2222BB-08	円筒×円筒	0.197	0.155	0.097	3000	8.0×10^－6	図１	22	10	25	17.2	17.5	-	M4	0.10
CLC-2626BB-08	円筒×円筒	0.163	0.132	0.087	3000	1.2×10^－5	図１	26	12	25	20.2	14	-	M4	0.12
CLC-3535BB-08	円筒×円筒	0.576	0.495	0.366	3000	6.2×10^－5	図１	35	15	32	29.3	22	-	M5	0.34
CLC-3535BB-12	円筒×円筒	0.507	0.403	0.256	3000	6.2×10^－5	図１	35	15	32	28.2	22	-	M5	0.34
CLC-5555BB-12	円筒×円筒	1.790	1.530	1.150	2200	4.2×10^－4	図１	55	25	38	46.2	25	-	M8	0.97
CLC-2247BC-08	円筒×円盤	0.339	0.274	0.175	2600	4.0×10^－5	図１	22	10	25	17.2	17.5	-	M4	0.20
CLC-2247BC-08	円筒×円盤	0.339	0.274	0.175	2600	4.0×10^－5	図２	47	10	19	12	9	24	M4	0.20
CLC-3560BC-12	円筒×円盤	0.746	0.611	0.390	2100	1.25×10^－4	図１	35	15	32	28.2	22	-	M5	0.39
CLC-3560BC-12	円筒×円盤	0.746	0.611	0.390	2100	1.25×10^－4	図２	60	15	19	16	9	30	M5	0.39
