SFC［DA2］タイプ | 三木プーリ

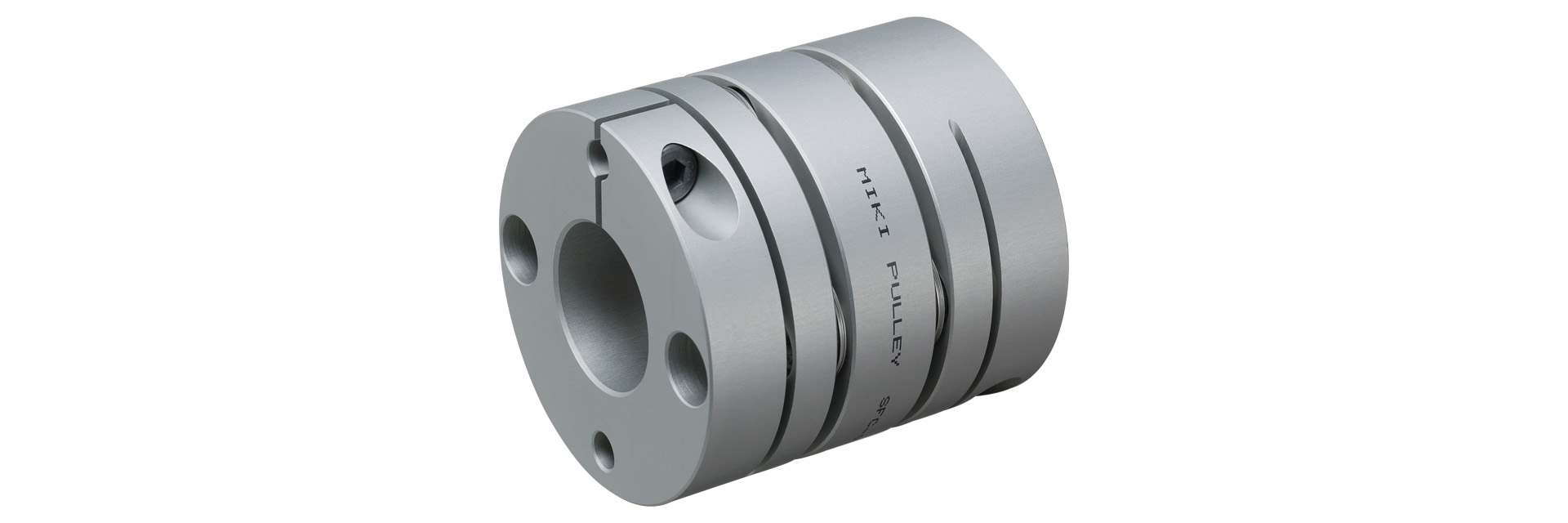

クランプハブに軽量、高強度の高力アルミ合金を採用した板ばねタイプのカップリングで、ねじり剛性が高く高応答に対応できます。また、軸径連動型のハブ外径寸法とすることで慣性モーメント低減にも貢献しています。DA2タイプは、スペーサを介してエレメントをダブル配置し、フレキシブル性を持たせています。

【仕様】（標準）

型式	許容トルク［N･m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	形状 TYPE	慣性モーメント［kg･m²］	質量［kg］
型式	許容トルク［N･m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N･m/rad］	軸方向ばね定数［N/mm］	形状 TYPE	慣性モーメント［kg･m²］	質量［kg］
SFC-002DA2	0.25	0.03	0.5（片側）	±0.08	10000	95	17	C	0.07×10^-6	0.004
SFC-005DA2	0.6	0.05	0.5（片側）	±0.1	10000	250	70	C	0.37×10^-6	0.010
SFC-010DA2	1	0.11	1（片側）	±0.2	10000	700	70	C	0.80×10^-6	0.015
SFC-020DA2	2	0.15	1（片側）	±0.33	10000	1850	32	C	3.43×10^-6	0.035
SFC-025DA2	4	0.16	1（片側）	±0.38	10000	2800	30	C	5.26×10^-6	0.040
SFC-030DA2	5	0.18	1（片側）	±0.4	10000	4000	32	A	7.43×10^-6	0.054
SFC-030DA2	5	0.18	1（片側）	±0.4	10000	4000	32	B	9.45×10^-6	0.060
SFC-030DA2	5	0.18	1（片側）	±0.4	10000	4000	32	C	11.56×10^-6	0.068
SFC-035DA2	10	0.24	1（片側）	±0.5	10000	9000	56	C	26.93×10^-6	0.121
SFC-040DA2	12	0.24	1（片側）	±0.6	10000	10000	40	A	29.98×10^-6	0.124
SFC-040DA2	12	0.24	1（片側）	±0.6	10000	10000	40	B	35.82×10^-6	0.131
SFC-040DA2	12	0.24	1（片側）	±0.6	10000	10000	40	C	42.52×10^-6	0.146
SFC-050DA2	25	0.28	1（片側）	±0.8	10000	16000	24	A	98.34×10^-6	0.250
SFC-050DA2	25	0.28	1（片側）	±0.8	10000	16000	24	B	118.9×10^-6	0.268
SFC-050DA2	25	0.28	1（片側）	±0.8	10000	16000	24	C	141.7×10^-6	0.298
SFC-055DA2	40	0.31	1（片側）	±0.84	10000	25000	21.5	C	261.3×10^-6	0.459
SFC-060DA2	60	0.34	1（片側）	±0.9	10000	35000	38.2	A	256.6×10^-6	0.447
SFC-060DA2	60	0.34	1（片側）	±0.9	10000	35000	38.2	B	315.7×10^-6	0.489
SFC-060DA2	60	0.34	1（片側）	±0.9	10000	35000	38.2	C	379.3×10^-6	0.549
SFC-080DA2	100	0.52	1（片側）	±1.10	10000	70000	64	C	1039×10^-6	1.037
SFC-090DA2	180	0.52	1（片側）	±1.30	10000	50000	54	C	1798×10^-6	1.369
SFC-100DA2	250	0.55	1（片側）	±1.48	10000	60000	55.5	C	2754×10^-6	1.739

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】（標準）

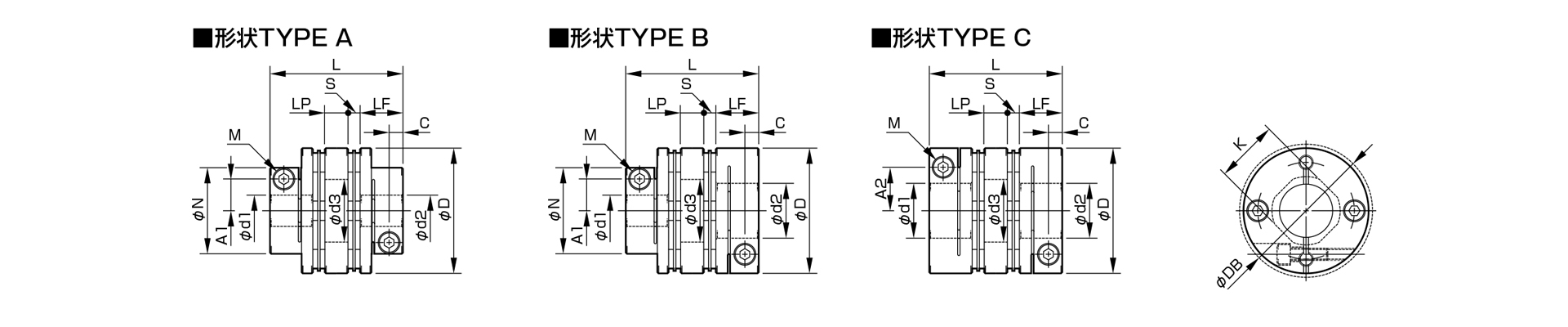

三木プーリのサーボフレックスSFCモデル SFC-DA2タイプ金属板ばねカップリング寸法図（高精度トルク伝達・サーボ用途軸継手・産業用カップリング）

単位 [mm]
型式	d1		d2		D	DB	N	Ｌ	LF	LP	S	A1	A2	C	d3	K	M	締め付けトルク［N･m］	形状TYPE
型式	最小	最大	最小	最大	D	DB	N	Ｌ	LF	LP	S	A1	A2	C	d3	K	M	締め付けトルク［N･m］	形状TYPE
SFC-002DA2	3	5	3	5	12	12.4	─	15.7	5.9	2.8	0.55	─	3.7	1.9	5.2	5.6	1-M1.6	0.23～0.28	C
SFC-005DA2	3	6	3	6	16	─	─	23.2	7.85	5.5	1	─	4.8	2.5	6.5	6.5	1-M2	0.4～0.5	C
SFC-010DA2	3	8	3	8	19	─	─	25.9	9.15	5.5	1.05	─	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)	C
SFC-020DA2	4	10	4	11	26	─	─	32.3	10.75	7.5	1.65	─	9.5	3.3	10.6	10.6	1-M2.5	1.0～1.1	C
SFC-025DA2	5	14	5	14	29	─	─	32.8	10.75	7.5	1.9	─	11	3.3	15	14.5	1-M2.5	1.0～1.1	C
SFC-030DA2	5	10	5	10	34	─	21.6	37.8	12.4	8	2.5	8	─	3.75	15	14.5	1-M3	1.5～1.9	A
SFC-030DA2	5	10	10を超え	16	34	─	21.6	37.8	12.4	8	2.5	8	12.5	3.75	15	14.5	1-M3	1.5～1.9	B
SFC-030DA2	10を超え	14	10を超え	16	34	─	─	37.8	12.4	8	2.5	─	12.5	3.75	15	14.5	1-M3	1.5～1.9	C
SFC-035DA2	6	16	6	19	39	─	─	48	15.5	11	3	─	14	4.5	17	17	1-M4	3.4～4.1	C
SFC-040DA2	8	15	8	15	44	─	29.6	48	15.5	11	3	11	─	4.5	20	19.5	1-M4	3.4～4.1	A
SFC-040DA2	8	15	15を超え	24	44	─	29.6	48	15.5	11	3	11	17	4.5	20	19.5	1-M4	3.4～4.1	B
SFC-040DA2	15を超え	19	15を超え	24	44	─	─	48	15.5	11	3	─	17	4.5	20	19.5	1-M4	3.4～4.1	C
SFC-050DA2	8	19	8	19	56	─	38	59.8	20.5	14	2.4	14.5	─	6	26	26	1-M5	7.0～8.5	A
SFC-050DA2	8	19	19を超え	30	56	─	38	59.8	20.5	14	2.4	14.5	22	6	26	26	1-M5	7.0～8.5	B
SFC-050DA2	19を超え	25	19を超え	30	56	─	─	59.8	20.5	14	2.4	─	22	6	26	26	1-M5	7.0～8.5	C
SFC-055DA2	10	30	10	30	63	─	─	68.7	24	15.5	2.6	─	23	7.75	31	31	1-M6	14～15	C
SFC-060DA2	11	24	11	24	68	─	46	73.3	25.2	16.5	3.2	17.5	─	7.75	31	31	1-M6	14～15	A
SFC-060DA2	11	24	24を超え	35	68	─	46	73.3	25.2	16.5	3.2	17.5	26.5	7.75	31	31	1-M6	14～15	B
SFC-060DA2	24を超え	30	24を超え	35	68	─	─	73.3	25.2	16.5	3.2	─	26.5	7.75	31	31	1-M6	14～15	C
SFC-080DA2	18	35	18	40	82	─	─	98	30	22	8	─	28	9	40	38	1-M8	27～30	C
SFC-090DA2	25	40	25	45	94	─	─	98.6	30	22	8.3	─	34	9	47	42	1-M8	27～30	C
SFC-100DA2	32	45	32	45	104	─	─	101.6	30	22	9.8	─	39	9	50	48	1-M8	27～30	C

形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
クランプボルトＭの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。

【標準穴径】（標準）

標準(オプション)穴径　d1･d2[ｍｍ]と制限を受ける許容トルク[N･m]
穴径呼び		3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
軸公差　h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
軸公差　j6(オプション)	J																			○		○	○		○
軸公差　k6(オプション)	K							○	○						○		○			○		○	○				○		○
SFC-002DA2	d1	●	●	●
SFC-002DA2	d2	●	●	●
SFC-005DA2	d1	●	●	●	●
SFC-005DA2	d2	●	●	●	●
SFC-010DA2	d1	●	●	●	●	●	●	●
SFC-010DA2	d2	●	●	●	●	●	●	●
SFC-020DA2	d1		●	●	●	●	●	●	●	●	●
SFC-020DA2	d2		●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-025DA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
SFC-030DA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																		●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
SFC-090DA2	d1																							●	●	●	●	●	●	●
SFC-090DA2	d2																							●	●	●	●	●	●	●	●	●
SFC-100DA2	d1																										226	●	●	●	●	●
SFC-100DA2	d2																										226	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は+0.010～-0.025となります。
軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径のみの対応となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

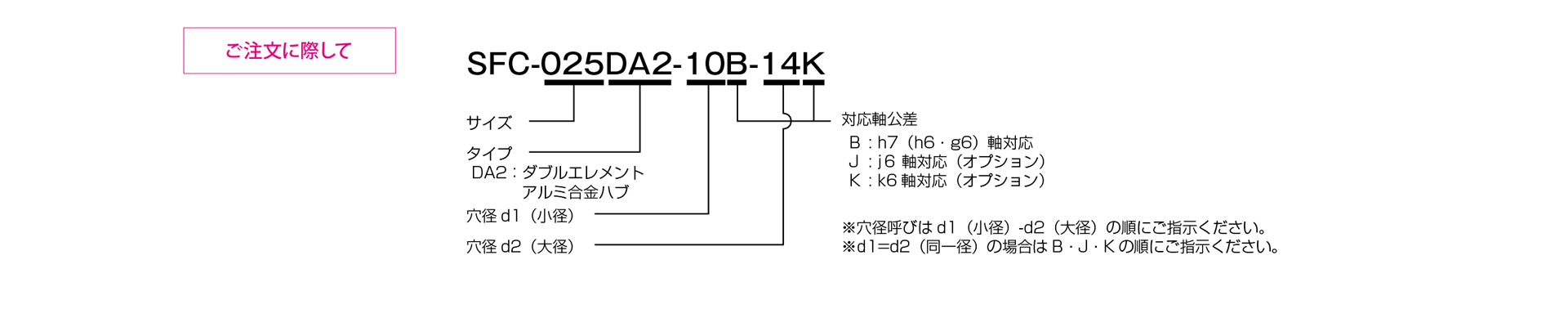

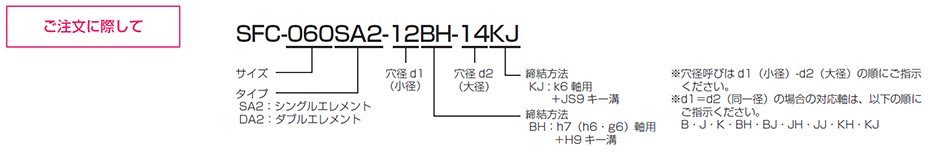

三木プーリのサーボフレックスシリーズSFCモデル DA2タイプ金属板ばねカップリングご注文時の型式構成説明図

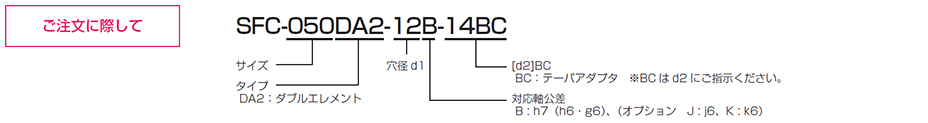

テーパ軸対応 SFC-□DA2(BC)

サーボモータのテーパ軸にテーパアダプターを取り付けることにより、クランプハブによる締結が可能となります。

【仕様】（テーパ軸）

型式	形状 TYPE	許容トルク [N・m]	許容誤差			最高回転速度 [min⁻¹]	ねじりばね定数 [N・m/rad]	軸方向ばね定数 [N/mm]	慣性モーメント [kg・m²]	質量 [kg]
型式	形状 TYPE	許容トルク [N・m]	偏心 [mm]	偏角 [°]	軸方向 [mm]	最高回転速度 [min⁻¹]	ねじりばね定数 [N・m/rad]	軸方向ばね定数 [N/mm]	慣性モーメント [kg・m²]	質量 [kg]
SFC-040DA2-□B-11BC	B	12	0.24	1(片側)	±0.6	10000	10000	40	39.42×10⁻⁶	0.180
SFC-040DA2-□B-11BC	C	12	0.24	1(片側)	±0.6	10000	10000	40	46.12×10⁻⁶	0.195
SFC-050DA2-□B-11BC	B	25	0.28	1(片側)	±0.8	10000	16000	24	125.5×10⁻⁶	0.331
SFC-050DA2-□B-11BC	C	25	0.28	1(片側)	±0.8	10000	16000	24	146.1×10⁻⁶	0.349
SFC-050DA2-□B-14BC	B	25	0.28	1(片側)	±0.8	10000	16000	24	131.1×10⁻⁶	0.362
SFC-050DA2-□B-14BC	C	25	0.28	1(片側)	±0.8	10000	16000	24	154.1×10⁻⁶	0.392
SFC-050DA2-□B-16BC	B	25	0.28	1(片側)	±0.8	10000	16000	24	138.1×10⁻⁶	0.400
SFC-050DA2-□B-16BC	C	25	0.28	1(片側)	±0.8	10000	16000	24	160.8×10⁻⁶	0.430
SFC-055DA2-□B-14BC	C	40	0.31	1(片側)	±0.84	10000	25000	21.5	274.0×10⁻⁶	0.530
SFC-055DA2-□B-16BC	C	40	0.31	1(片側)	±0.84	10000	25000	21.5	280.5×10⁻⁶	0.567
SFC-060DA2-□B-16BC	B	60	0.34	1(片側)	±0.9	10000	35000	38.2	339.4×10⁻⁶	0.638
SFC-060DA2-□B-16BC	C	60	0.34	1(片側)	±0.9	10000	35000	38.2	398.5×10⁻⁶	0.681

形状 TYPE（B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

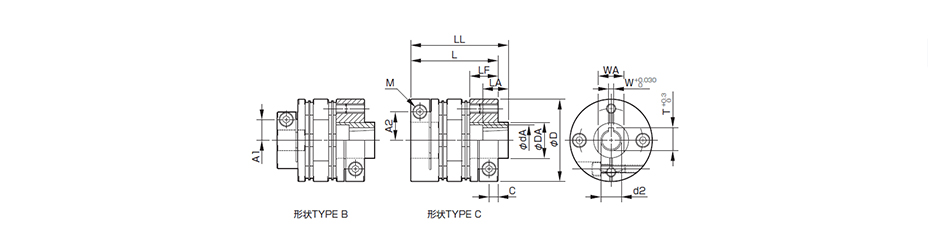

【寸法】（テーパ軸）

単位［mm］
型式	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	M
型式	d2	W	T	WA	LA	dA	DA	LL	D	L	LF	C	A1	A2	数量-呼び
SFC-040DA2-□B-11BC	11	4	12.2	18	16	17	22	58	44	48	15.5	4.5	11	17	1-M4
SFC-050DA2-□B-11BC	11	4	12.2	18	16	17	22	64.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-14BC	14	4	15.1	24	19	22	28	69.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-050DA2-□B-16BC	16	5	17.3	24	29	26	30	79.8	56	59.8	20.5	6	14.5	22	1-M5
SFC-055DA2-□B-14BC	14	4	15.1	24	19	22	28	74.4	63	68.7	24	7.75	―	23	1-M6
SFC-055DA2-□B-16BC	16	5	17.3	24	29	26	30	84.7	63	68.7	24	7.75	―	23	1-M6
SFC-060DA2-□B-16BC	16	5	17.3	24	29	26	30	89.3	68	73.3	25.2	7.75	17.5	26.5	1-M6

上記以外の寸法につきましては、ダブルエレメントタイプ SFC(DA2)の寸法をご参照ください。

【標準穴径】（テーパ軸）

標準(オプション)穴径 d1［mm］と制限を受ける許容トルク［N･m］
穴径呼び		8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35
軸公差 h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
軸公差 j6(オプション)	J												○		○	○		○
軸公差 k6(オプション)	K	○	○					○		○			○		○	○				○
SFC-040DA2-□B-11BC		9	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-11BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-14BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2-□B-16BC		18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-14BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2-□B-16BC					31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2-□B-16BC						50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。
軸公差j6･k6用：呼びJ･Kはオプション対応となり、○印の穴径にみの対応となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、途別対応加納な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

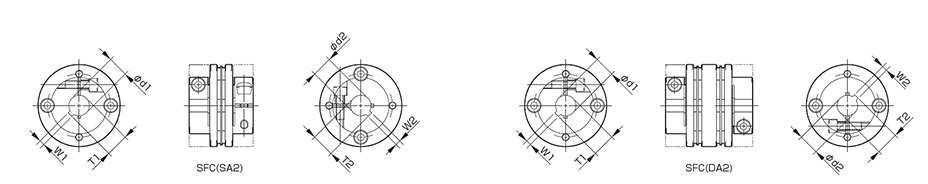

キー溝加工対応

キー付きの軸にご採用いただく場合、ご要望によりクランプハブにキー溝加工を施します。

【寸法】SFC(SA2/DA2)

単位［mm］
キー溝幅Ｈ９規格対応														キー溝幅ＪＳ９規格対応
穴径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	穴径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	穴径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］	穴径呼び				穴径 d1･d2 ［mm］	キー溝幅 W1･W2 ［mm］	キー溝高さ T1･T2 ［mm］
軸径	軸公差						軸径	軸公差						軸径	軸公差						軸径	軸公差
軸径	h7	j6	k6				軸径	h7	j6	k6				軸径	h7	j6	k6				軸径	h7	j6	k6
8	BH	－	KH	8	3＋0.0250	9.4＋0.30	20	BH	－	－	20	6＋0.0300	22.8＋0.30	8	BJ	－	KJ	8	3±0.0125	9.4＋0.30	20	BJ	－	－	20	6±0.0150	22.8＋0.30
9	BH	－	KH	9	3＋0.0250	10.4＋0.30	22	BH	JH	KH	22	6＋0.0300	24.8＋0.30	9	BJ	－	KJ	9	3±0.0125	10.4＋0.30	22	BJ	JJ	KJ	22	6±0.0150	24.8＋0.30
10	BH	－	－	10	3＋0.0250	11.4＋0.30	24	BH	JH	KH	24	8＋0.0360	27.3＋0.30	10	BJ	－	－	10	3±0.0125	11.4＋0.30	24	BJ	JJ	KJ	24	8±0.0180	27.3＋0.30
11	BH	－	－	11	4＋0.0300	12.8＋0.30	25	BH	－	－	25	8＋0.0360	28.3＋0.30	11	BJ	－	－	11	4±0.0150	12.8＋0.30	25	BJ	－	－	25	8±0.0180	28.3＋0.30
12	BH	－	－	12	4＋0.0300	13.8＋0.30	28	BH	JH	－	28	8＋0.0360	31.3＋0.30	12	BJ	－	－	12	4±0.0150	13.8＋0.30	28	BJ	JJ	－	28	8±0.0180	31.3＋0.30
13	BH	－	－	13	5＋0.0300	15.3＋0.30	30	BH	－	－	30	8＋0.0360	33.3＋0.30	13	BJ	－	－	13	5±0.0150	15.3＋0.30	30	BJ	－	－	30	8±0.0180	33.3＋0.30
14	BH	－	KH	14	5＋0.0300	16.3＋0.30	32	BH	－	KH	32	10＋0.0360	35.3＋0.30	14	BJ	－	KJ	14	5±0.0150	16.3＋0.30	32	BJ	－	KJ	32	10±0.0180	35.3＋0.30
15	BH	－	－	15	5＋0.0300	17.3＋0.30	35	BH	－	－	35	10＋0.0360	38.3＋0.30	15	BJ	－	－	15	5±0.0150	17.3＋0.30	35	BJ	－	－	35	10±0.0180	38.3＋0.30
16	BH	－	KH	16	5＋0.0300	18.3＋0.30	38	BH	－	KH	38	10＋0.0360	41.3＋0.30	16	BJ	－	KJ	16	5±0.0150	18.3＋0.30	38	BJ	－	KJ	38	10±0.0180	41.3＋0.30
17	BH	－	－	17	5＋0.0300	19.3＋0.30	40	BH	－	－	40	12＋0.4300	43.3＋0.30	17	BJ	－	－	17	5±0.0150	19.3＋0.30	40	BJ	－	－	40	12±0.0215	43.3＋0.30
18	BH	－	－	18	6＋0.0300	20.8＋0.30	42	BH	－	－	42	12＋0.4300	45.3＋0.30	18	BJ	－	－	18	6±0.0150	20.8＋0.30	42	BJ	－	－	42	12±0.0215	45.3＋0.30
19	BH	－	KH	19	6＋0.0300	21.8＋0.30	45	BH	－	－	45	14＋0.4300	48.8＋0.30	19	BJ	JJ	KJ	19	6±0.0150	21.8＋0.30	45	BJ	－	－	45	14±0.0215	48.8＋0.30

上表にない規格にも対応いたします。お問い合わせください。
