SFC［DA2］CC/CF　簡易クリーン対応タイプ

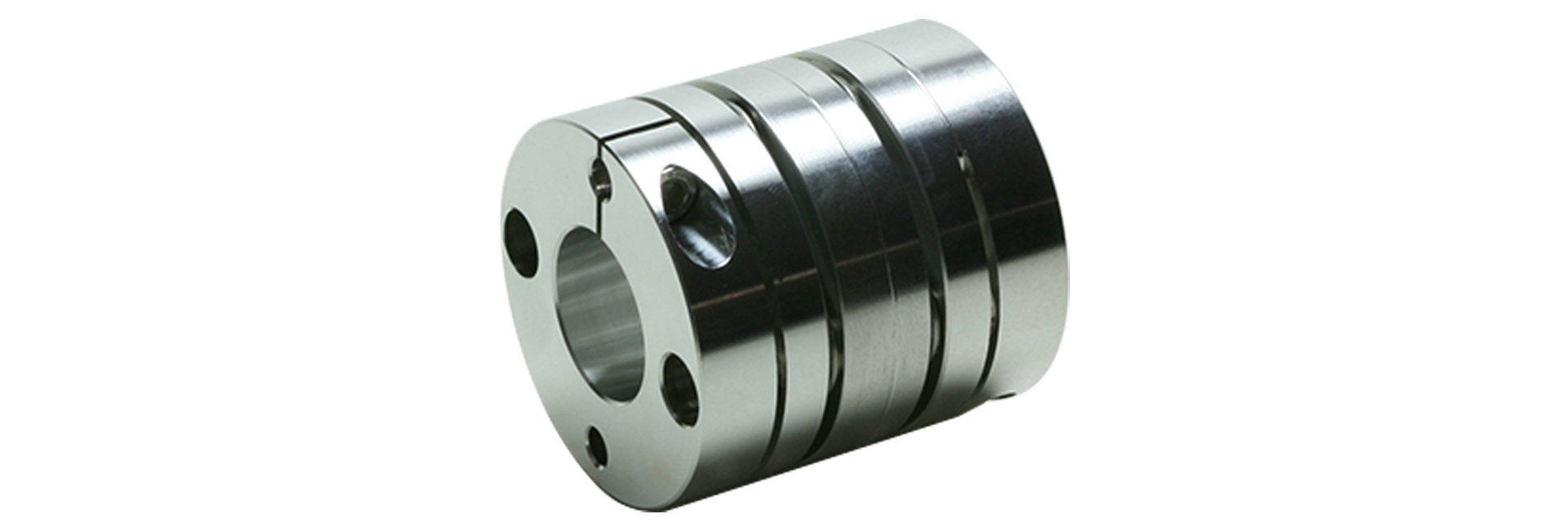

三木プーリのサーボフレックスSFCモデル SFC-DA2-CCタイプ／SFC-DA2-CFタイプ金属板ばねカップリング製品画像（クリーン仕様・高精度トルク伝達・サーボ用途軸継手）

カタログダウンロード

取扱説明書ダウンロード

ダブルエレメントタイプのクリーン洗浄・組み立て、クリーン梱包を実施した簡易クリーン対応です。基本設計は標準と同じく本体表面処理の変更とボルトのステンレス化を実施しています。軸力確保のためのクランプボルト用グリースは、フッ素系グリースと低発塵グリースの二種類から選択可能です。

仕様

型式	形状 TYPE	許容トルク［N・m］	許容誤差			最高回転速度［min ^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m ²］	質量［kg］
型式	形状 TYPE	許容トルク［N・m］	偏心 [mm]	偏角［°］	軸方向 [mm]	最高回転速度［min ^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg･m ²］	質量［kg］
SFC-020DA2	C	2	0.15	1(片側)	±0.33	10000	1850	32	3.43×10 ^-6	0.035
SFC-025DA2	C	4	0.16	1(片側)	±0.38	10000	2800	30	5.26×10 ^-6	0.040
SFC-030DA2	A	5	0.18	1(片側)	±0.4	10000	4000	32	7.46×10 ^-6	0.054
	B								9.49×10 ^-6	0.060
	C								11.60×10 ^-6	0.069
SFC-035DA2	C	10	0.24	1(片側)	±0.5	10000	9000	56.2	27.03×10 ^-6	0.122
SFC-040DA2	A	12	0.24	1(片側)	±0.6	10000	10000	40	30.03×10 ^-6	0.124
	B								35.81×10 ^-6	0.132
	C								42.60×10 ^-6	0.147
SFC-050DA2	A	25	0.28	1(片側)	±0.8	10000	16000	24	99.32×10 ^-6	0.252
	B								119.8×10 ^-6	0.270
	C								142.4×10 ^-6	0.299
SFC-055DA2	C	40	0.31	1(片側)	±0.84	10000	25000	21.5	262.3×10 ^-6	0.436
SFC-060DA2	A	60	0.34	1(片側)	±0.9	10000	35000	38.2	258.6×10 ^-6	0.450
	B								317.8×10 ^-6	0.493
	C								381.6×10 ^-6	0.552
SFC-080DA2	C	100	0.52	1(片側)	±1.10	10000	70000	64	1047×10 ^-6	1.050

形状TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、「標準穴径」でご確認ください。
最高回転速度は動バランスを考慮しておりません。
ねじりばね定数の値は、エレメント部のみの実測値です。
慣性モーメントおよび質量は、最大穴径時の値となります。

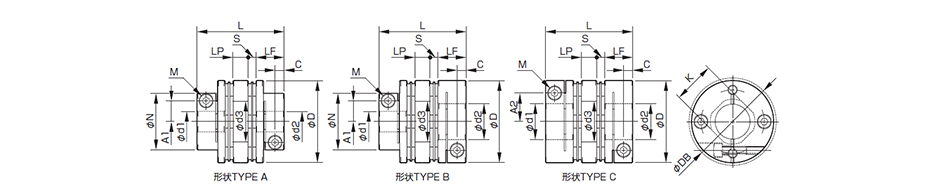

寸法

単位[mm]
型式	形状 TYPE	d1		d2		D	N	L	LF	LP	S	A1	A2	C	d3	K	M	締め付けトルク［N・m］
型式	形状 TYPE	最小	最大	最小	最大	D	N	L	LF	LP	S	A1	A2	C	d3	K	M	CC 低発塵	CF フッ素
SFC-020DA2	C	5	10	5	11	26	－	32.3	10.75	7.5	1.65	－	9.5	3.3	10.6	10.6	1-M2.5	0.5	0.9
SFC-025DA2	C	5	14	5	14	29	－	32.8	10.75	7.5	1.9	－	11	3.3	15	14.5	1-M2.5	0.5	0.9
SFC-030DA2	A	5	10	5	10	34	21.6	37.8	12.4	8	2.5	8	－	3.75	15	14.5	1-M3	1.5	3.2
	B	5	10	10を超え	16
	C	10を超え	14	10を超え	16
SFC-035DA2	C	6	16	6	19	39	－	48	15.5	11	3	－	14	4.5	17	17	1-M4	4	7.7
SFC-040DA2	A	8	15	8	15	44	29.6	48	15.5	11	3	11	－	4.5	20	19.5	1-M4	4	7.7
	B	8	15	15を超え	24
	C	15を超え	19	15を超え	24
SFC-050DA2	A	8	19	8	19	56	38	59.8	20.5	14	2.4	14.5	－	6	26	26	1-M5	7	12
	B	8	19	19を超え	30
	C	19を超え	25	15を超え	30
SFC-055DA2	C	10	30	10	30	63	－	68.7	24	15.5	2.6	－	23	7.75	31	31	1-M6	13	22.5
SFC-060DA2	A	11	24	11	24	68	46	73.3	25.2	16.5	3.2	17.5	－	7.75	31	31	1-M6	13	22.5
	B	11	24	24を超え	35
	C	24を超え	30	24を超え	35
SFC-080DA2	C	18	35	18	40	82	－	98	30	22	8	－	28	9	40	38	1-M8	27	45

形状TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
K 寸法は、エレメント内径の寸法です。この値を超えるd2 寸法の場合、d2 側のハブに軸はLF 寸法までしか挿入できません。
クランプボルトM の呼びは数量- ねじの呼びで、数量は片側ハブの数量です。
軸力確保のためのクランプボルト用グリースは、低発塵グリースとフッ素グリースの２種類から選択ください。

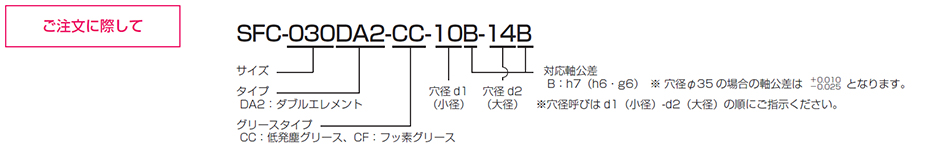

標準穴径（低発塵グリース仕様）

型式	標準(オプション)穴径 d1･d2[mm] と制限を受ける許容トルク[N･m]
型式	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.5	0.6	0.6	0.6	1	1.3	1.3	●
SFC-020DA2	d2	0.5	0.6	0.6	0.6	1	1.3	1.3	●	●
SFC-025DA2	d1	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-025DA2	d2	0.5	0.5	0.5	0.5	0.8	0.8	0.8	1.8	1.8	2.3	2.3	●
SFC-030DA2	d1	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●
SFC-030DA2	d2	0.8	1.6	2	2.6	3.4	4.4	4.9	●	●	●	●	●	●	●
SFC-035DA2	d1		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●
SFC-035DA2	d2		3.3	3.8	4.8	6.3	7.7	8.5	9.2	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					9	9	9	9	9	●	●	●	●	●	●	●	●
SFC-040DA2	d2					9	9	9	9	9	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	16	17	19	19	24	24	24	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								20	24	29	33	37	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●
SFC-060DA2	d2									38	41	44	48	55	55	58	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																54	60	65	75	85	90	●	●	●	●
SFC-080DA2	d2																54	60	65	75	85	90	●	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は-0.025～+0.010となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、別途対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。

標準穴径（フッ素グリース仕様）

型式	標準(オプション)穴径 d1･d2[mm]と制限を受ける許容トルク［N･m］
型式	d1･d2	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40
SFC-020DA2	d1	0.7	0.7	0.7	0.8	●	●	●	●	●
SFC-020DA2	d2	0.7	0.7	0.7	0.8	●	●	●	●	●	●
SFC-025DA2	d1	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-025DA2	d2	0.5	0.5	0.5	1.1	1.6	1.6	1.6	3.2	3.2	●	●	●
SFC-030DA2	d1	0.8	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●
SFC-030DA2	d2	0.8	0.8	2	2.4	3.1	4.3	●	●	●	●	●	●	●	●
SFC-035DA2	d1		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●
SFC-035DA2	d2		3.6	5.2	6.4	8.2	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d1					●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-040DA2	d2					●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d1					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●
SFC-050DA2	d2					11	17	19	20	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d1								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-055DA2	d2								28	37	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d1									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●
SFC-060DA2	d2									40	44	49	53	●	●	●	●	●	●	●	●	●	●	●	●	●
SFC-080DA2	d1																60	66	71	81	90	95	●	●	●	●
SFC-080DA2	d2																60	66	71	81	90	95	●	●	●	●	●	●

標準穴径は、軸公差h7(h6･g6)用：呼びBとなります。ただし、穴径φ35の場合の軸公差は-0.025～+0.010となります。
●印と数値の入っている欄の穴径は標準穴径として対応しています。上表以外の穴径については、別途対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク［Ｎ・ｍ］を示しています。
