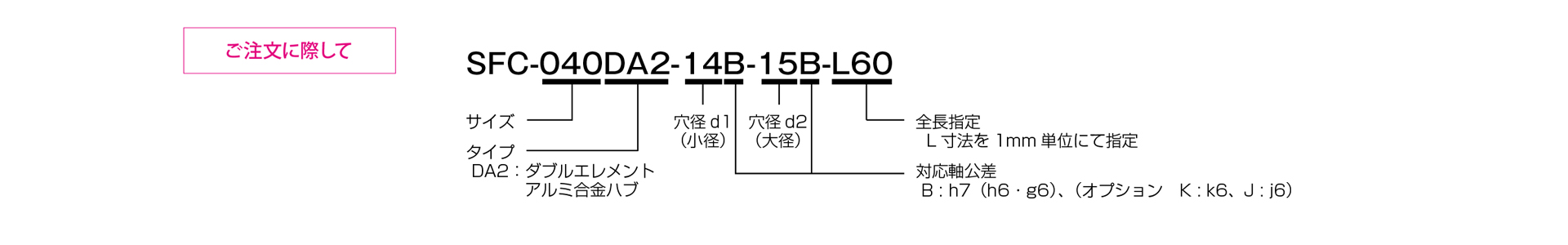

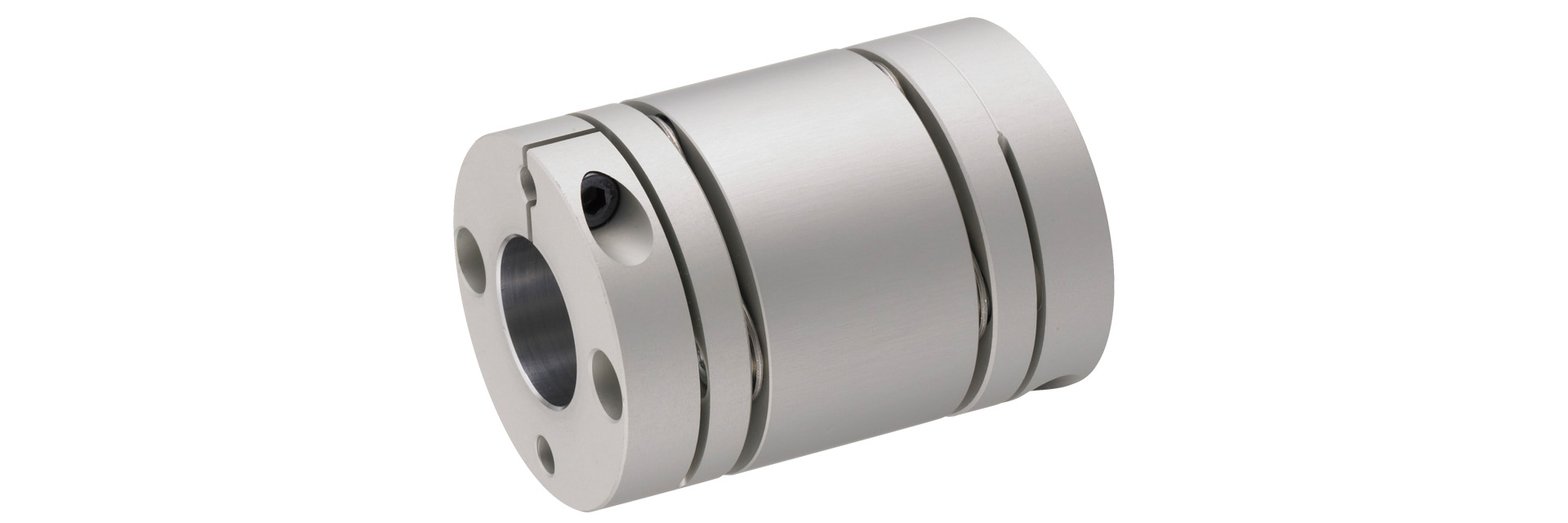

SFC［L］全長指定タイプ
ダブルエレメントタイプの全長を対応範囲において1mm単位でご指定いただけます。中間に配置したスペーサの寸法を変更することで駆動－従動間に必要な寸法に対応します。また、スペーサ長さを変更することで、許容偏心量を大きくすることができ、よりフレキシブルな運転が可能です。
仕様
| 型式 | 形状 TYPE | 許容トルク ［N・m］ | 許容誤差 | 最高回転速度 ［min-1］ | 慣性モーメント | 質量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 偏心[mm] | 偏角 | 軸方向 | ［min-1］ | ［kg・m2］ | ［kg］ | ||||||
| L最小 | L最大 | ［°］ | [mm] | L最小 | L最大 | L最小 | L最大 | ||||
| SFC-005DA2 | C | 0.6 | 0.03 | 0.2 | 0.5（片側） | ±0.1 | 10000 | 0.33×10-6 | 0.62×10-6 | 0.009 | 0.017 |
| SFC-010DA2 | C | 1 | 0.08 | 0.44 | 1（片側） | ±0.2 | 10000 | 0.72×10-6 | 1.38×10-6 | 0.014 | 0.026 |
| SFC-020DA2 | C | 2 | 0.1 | 0.46 | 1（片側） | ±0.33 | 10000 | 3.02×10-6 | 5.30×10-6 | 0.031 | 0.054 |
| SFC-025DA2 | C | 4 | 0.09 | 0.46 | 1（片側） | ±0.38 | 10000 | 4.55×10-6 | 7.95×10-6 | 0.036 | 0.061 |
| SFC-030DA2 | A | 5 | 0.11 | 0.48 | 1（片側） | ±0.4 | 10000 | 6.09×10-6 | 12.80×10-6 | 0.046 | 0.085 |
| B | 8.11×10-6 | 14.82×10-6 | 0.053 | 0.091 | |||||||
| C | 10.22×10-6 | 16.93×10-6 | 0.061 | 0.099 | |||||||
| SFC-035DA2 | C | 10 | 0.15 | 0.54 | 1（片側） | ±0.5 | 10000 | 23.85×10-6 | 35.97×10-6 | 0.108 | 0.161 |
| SFC-040DA2 | A | 12 | 0.15 | 0.54 | 1（片側） | ±0.6 | 10000 | 25.06×10-6 | 44.76×10-6 | 0.107 | 0.174 |
| B | 30.89×10-6 | 50.62×10-6 | 0.116 | 0.182 | |||||||
| C | 37.58×10-6 | 57.31×10-6 | 0.13 | 0.197 | |||||||
| SFC-050DA2 | A | 25 | 0.16 | 0.63 | 1（片側） | ±0.8 | 10000 | 77.42×10-6 | 144.3×10-6 | 0.205 | 0.347 |
| B | 97.97×10-6 | 164.8×10-6 | 0.225 | 0.365 | |||||||
| C | 120.8×10-6 | 187.6×10-6 | 0.252 | 0.394 | |||||||
| SFC-055DA2 | C | 40 | 0.16 | 0.6 | 1（片側） | ±0.84 | 10000 | 226.8×10-6 | 325.0×10-6 | 0.378 | 0.538 |
| SFC-060DA2 | A | 60 | 0.19 | 0.63 | 1（片側） | ±0.9 | 10000 | 210.8×10-6 | 340.1×10-6 | 0.382 | 0.567 |
| B | 269.9×10-6 | 399.2×10-6 | 0.424 | 0.609 | |||||||
| C | 333.5×10-6 | 462.8×10-6 | 0.484 | 0.669 | |||||||
- 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
- 軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、SFC(DA2)の標準穴径でご確認ください。
- 最高回転速度は動バランスを考慮しておりません。
- 慣性モーメントおよび質量は、最大穴径時の値となります。
- 各ばね定数の値は、SFC(DA2)の仕様でご確認ください。

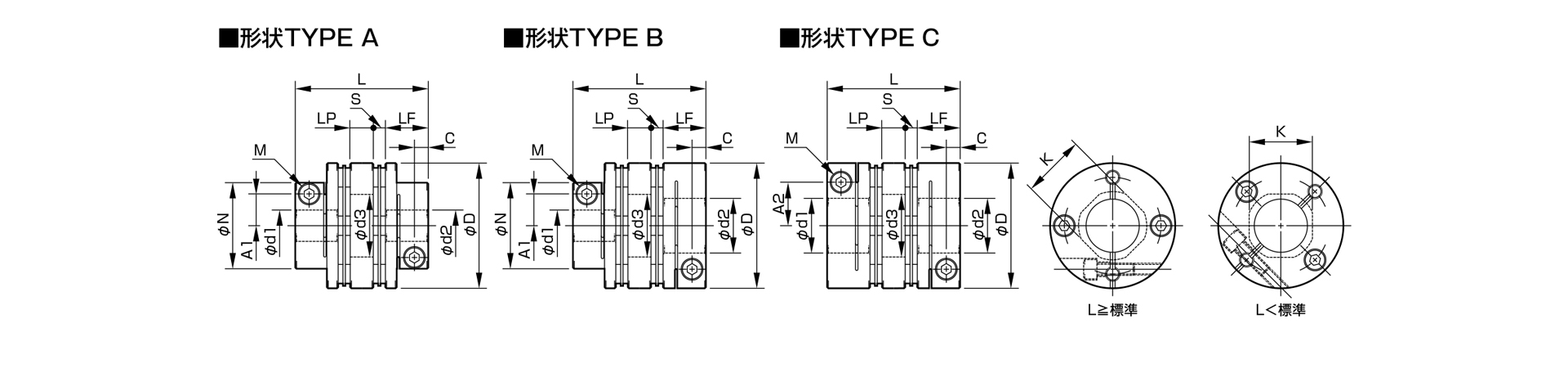

寸法
| 型式 | d1 | d2 | D | DB | N | Ｌ | LF | LP | S | A1 | A2 | C | d3 | K | M | 締め付け トルク［N･m］ | 形状TYPE | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 最小 | 最大 | ||||||||||||||||
| SFC-002DA2 | 3 | 5 | 3 | 5 | 12 | 12.4 | ─ | 15.7 | 5.9 | 2.8 | 0.55 | ─ | 3.7 | 1.9 | 5.2 | 5.6 | 1-M1.6 | 0.23～0.28 | C |
| SFC-005DA2 | 3 | 6 | 3 | 6 | 16 | ─ | ─ | 23.2 | 7.85 | 5.5 | 1 | ─ | 4.8 | 2.5 | 6.5 | 6.5 | 1-M2 | 0.4～0.5 | C |
| SFC-010DA2 | 3 | 8 | 3 | 8 | 19 | ─ | ─ | 25.9 | 9.15 | 5.5 | 1.05 | ─ | 5.8(6) | 3.15 | 8.5 | 8.5 | 1-M2.5(M2) | 1.0～1.1(0.4~0.5) | C |
| SFC-020DA2 | 4 | 10 | 4 | 11 | 26 | ─ | ─ | 32.3 | 10.75 | 7.5 | 1.65 | ─ | 9.5 | 3.3 | 10.6 | 10.6 | 1-M2.5 | 1.0～1.1 | C |
| SFC-025DA2 | 5 | 14 | 5 | 14 | 29 | ─ | ─ | 32.8 | 10.75 | 7.5 | 1.9 | ─ | 11 | 3.3 | 15 | 14.5 | 1-M2.5 | 1.0～1.1 | C |
| SFC-030DA2 | 5 | 10 | 5 | 10 | 34 | ─ | 21.6 | 37.8 | 12.4 | 8 | 2.5 | 8 | ─ | 3.75 | 15 | 14.5 | 1-M3 | 1.5～1.9 | A |
| SFC-030DA2 | 5 | 10 | 10を超え | 16 | 34 | ─ | 21.6 | 37.8 | 12.4 | 8 | 2.5 | 8 | 12.5 | 3.75 | 15 | 14.5 | 1-M3 | 1.5～1.9 | B |
| SFC-030DA2 | 10を超え | 14 | 10を超え | 16 | 34 | ─ | ─ | 37.8 | 12.4 | 8 | 2.5 | ─ | 12.5 | 3.75 | 15 | 14.5 | 1-M3 | 1.5～1.9 | C |
| SFC-035DA2 | 6 | 16 | 6 | 19 | 39 | ─ | ─ | 48 | 15.5 | 11 | 3 | ─ | 14 | 4.5 | 17 | 17 | 1-M4 | 3.4～4.1 | C |
| SFC-040DA2 | 8 | 15 | 8 | 15 | 44 | ─ | 29.6 | 48 | 15.5 | 11 | 3 | 11 | ─ | 4.5 | 20 | 19.5 | 1-M4 | 3.4～4.1 | A |
| SFC-040DA2 | 8 | 15 | 15を超え | 24 | 44 | ─ | 29.6 | 48 | 15.5 | 11 | 3 | 11 | 17 | 4.5 | 20 | 19.5 | 1-M4 | 3.4～4.1 | B |
| SFC-040DA2 | 15を超え | 19 | 15を超え | 24 | 44 | ─ | ─ | 48 | 15.5 | 11 | 3 | ─ | 17 | 4.5 | 20 | 19.5 | 1-M4 | 3.4～4.1 | C |
| SFC-050DA2 | 8 | 19 | 8 | 19 | 56 | ─ | 38 | 59.8 | 20.5 | 14 | 2.4 | 14.5 | ─ | 6 | 26 | 26 | 1-M5 | 7.0～8.5 | A |
| SFC-050DA2 | 8 | 19 | 19を超え | 30 | 56 | ─ | 38 | 59.8 | 20.5 | 14 | 2.4 | 14.5 | 22 | 6 | 26 | 26 | 1-M5 | 7.0～8.5 | B |
| SFC-050DA2 | 19を超え | 25 | 19を超え | 30 | 56 | ─ | ─ | 59.8 | 20.5 | 14 | 2.4 | ─ | 22 | 6 | 26 | 26 | 1-M5 | 7.0～8.5 | C |
| SFC-055DA2 | 10 | 30 | 10 | 30 | 63 | ─ | ─ | 68.7 | 24 | 15.5 | 2.6 | ─ | 23 | 7.75 | 31 | 31 | 1-M6 | 14～15 | C |
| SFC-060DA2 | 11 | 24 | 11 | 24 | 68 | ─ | 46 | 73.3 | 25.2 | 16.5 | 3.2 | 17.5 | ─ | 7.75 | 31 | 31 | 1-M6 | 14～15 | A |
| SFC-060DA2 | 11 | 24 | 24を超え | 35 | 68 | ─ | 46 | 73.3 | 25.2 | 16.5 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 31 | 1-M6 | 14～15 | B |
| SFC-060DA2 | 24を超え | 30 | 24を超え | 35 | 68 | ─ | ─ | 73.3 | 25.2 | 16.5 | 3.2 | ─ | 26.5 | 7.75 | 31 | 31 | 1-M6 | 14～15 | C |
| SFC-080DA2 | 18 | 35 | 18 | 40 | 82 | ─ | ─ | 98 | 30 | 22 | 8 | ─ | 28 | 9 | 40 | 38 | 1-M8 | 27～30 | C |
| SFC-090DA2 | 25 | 40 | 25 | 45 | 94 | ─ | ─ | 98.6 | 30 | 22 | 8.3 | ─ | 34 | 9 | 47 | 42 | 1-M8 | 27～30 | C |
| SFC-100DA2 | 32 | 45 | 32 | 45 | 104 | ─ | ─ | 101.6 | 30 | 22 | 9.8 | ─ | 39 | 9 | 50 | 48 | 1-M8 | 27～30 | C |
- 形状 TYPE（A・B・C）はご採用いただく穴径の組み合わせにより自動的に決定いたしますのでご指示いただくことはできません。
- クランプボルトMの呼びは数量-ねじの呼びで、数量は片側ハブの数量です。
- SFC-010の( )内の数値は、d1またはd2がφ8mmの場合の値となります。
- 対応可能な全長Lは上表L寸法最小から最大の範囲です。1mm単位にて指定してください。
- Ｌ寸法が標準よりも短い場合、左右のクランプボルト位相は45°ずれた位置となります。
- 標準穴径はSFC(DA2)の標準穴径でご確認ください。
