SFF［DS］タイプ

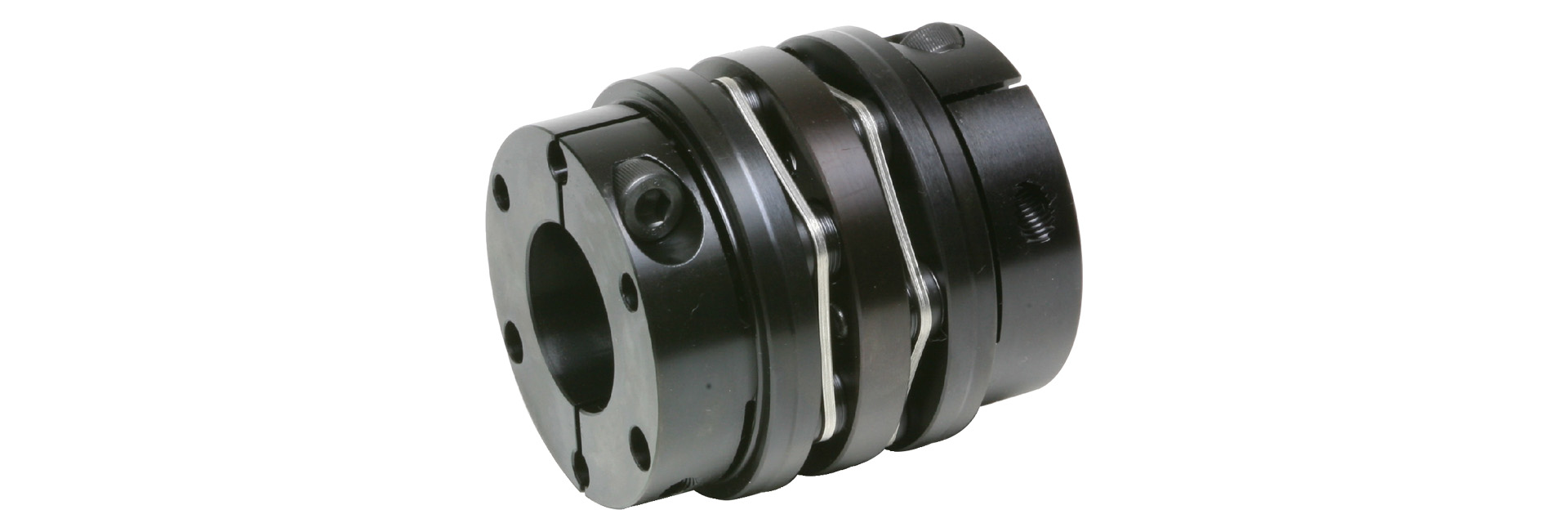

三木プーリのサーボフレックスSFFモデル SFF-DSタイプ 金属板ばねカップリング製品画像（クランプ締結・軸ずれ補正・高精度トルク伝達・サーボ用高精度軸継手）
カタログ ダウンロード
会員限定 3D CADダウンロード（クランプ締結）
取扱説明書 ダウンロード
会員限定 3D CADダウンロード（くさび締結）

送り軸用途のサーボモータ駆動の仕様・寸法から、許容トルク、対応軸径などを設定、各社最新のサーボモータにベストマッチします。モデルは、組み立て作業性の良いクランプ方式と、信頼性の高いくさび締結方式をラインアップ。許容トルクは従来品を大幅に上回ります。フレキシブルなダブルエレメントタイプです。

仕様（クランプ締結タイプ）

型式許容トルク
［N･m］		許容誤差最高回転速度
［min−1］		ねじりばね定数
［N･m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg･m2］		質量
［kg］
偏心
［mm］		偏角
［°］		軸方向
［mm］
SFF-040DS-□B-□B-8N80.101 (片側)±0.4140007500870.04 × 10−30.22
SFF-040DS-□B-□B-12N120.101 (片側)±0.4140007500870.04 × 10−30.22
SFF-050DS-□B-□B-25N250.201 (片側)±0.61400016000730.13 × 10−30.46
SFF-060DS-□B-□B-60N600.201 (片側)±0.614000520002000.28 × 10−30.64
SFF-060DS-□B-□B-80N800.201 (片側)±0.614000520002000.29 × 10−30.61
SFF-070DS-□B-□B-90N900.251 (片側)±1.0140001200002420.53 × 10−30.90
SFF-070DS-□B-□B-100N1000.251 (片側)±1.0140001200002420.55 × 10−30.85
SFF-080DS-□B-□B-150N1500.321 (片側)±1.01300060000481.10 × 10−31.37
SFF-080DS-□B-□B-200N2000.311 (片側)±1.0130001550002731.50 × 10−31.72
SFF-090DS-□B-□B-250N2500.321 (片側)±1.2120002600001612.03 × 10−32.02
SFF-090DS-□B-□B-300N3000.321 (片側)±1.2120002600001612.10 × 10−31.92
SFF-100DS-□B-□B-450N4500.381 (片側)±1.3100003700002704.18 × 10−33.12
SFF-120DS-□B-□B-600N6000.381 (片側)±1.690004850001808.87 × 10−34.60
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

寸法（クランプ締結タイプ）

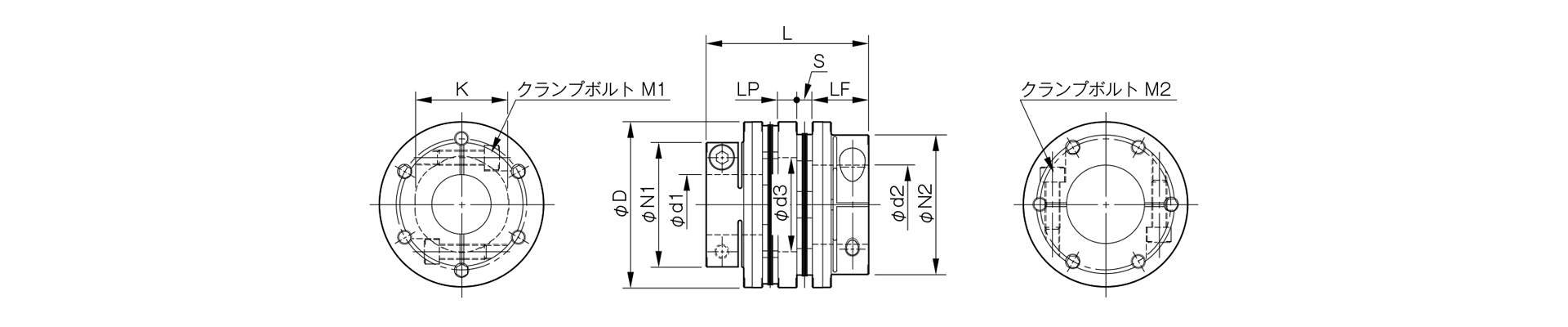

三木プーリのサーボフレックスシリーズSFFモデルDSタイプ（クランプ締結仕様）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
型式許容トルク
［N･m］		許容誤差最高回転速度
［min−1］		ねじりばね定数
［N･m/rad］		軸方向ばね定数
［N/mm］		慣性モーメント
［kg･m2］		質量
［kg］
偏心
［mm］		偏角
［°］		軸方向
［mm］
SFF-040DS-□B-□B-8N80.101 (片側)±0.4140007500870.04 × 10−30.22
SFF-040DS-□B-□B-12N120.101 (片側)±0.4140007500870.04 × 10−30.22
SFF-050DS-□B-□B-25N250.201 (片側)±0.61400016000730.13 × 10−30.46
SFF-060DS-□B-□B-60N600.201 (片側)±0.614000520002000.28 × 10−30.64
SFF-060DS-□B-□B-80N800.201 (片側)±0.614000520002000.29 × 10−30.61
SFF-070DS-□B-□B-90N900.251 (片側)±1.0140001200002420.53 × 10−30.90
SFF-070DS-□B-□B-100N1000.251 (片側)±1.0140001200002420.55 × 10−30.85
SFF-080DS-□B-□B-150N1500.321 (片側)±1.01300060000481.10 × 10−31.37
SFF-080DS-□B-□B-200N2000.311 (片側)±1.0130001550002731.50 × 10−31.72
SFF-090DS-□B-□B-250N2500.321 (片側)±1.2120002600001612.03 × 10−32.02
SFF-090DS-□B-□B-300N3000.321 (片側)±1.2120002600001612.10 × 10−31.92
SFF-100DS-□B-□B-450N4500.381 (片側)±1.3100003700002704.18 × 10−33.12
SFF-120DS-□B-□B-600N6000.381 (片側)±1.690004850001808.87 × 10−34.60
  • クランプボルトM1･M2の呼びは数量-ねじの呼びで、数量は片側ハブの数量です。

標準穴径（クランプ締結タイプ）

型式標準穴径 d1･d2[mm]
呼び899.525101112141516171819202224252830323538404245485055
SFF-040DS-□B-□B-8Nd1●●●
SFF-040DS-□B-□B-8Nd2●●●●●●●●●
SFF-040DS-□B-□B-12Nd1   ●●●●●●
SFF-040DS-□B-□B-12Nd2   ●●●●●●
SFF-050DS-□B-□B-25Nd1   ●●●●●●●●●
SFF-050DS-□B-□B-25Nd2   ●●●●●●●●●
SFF-060DS-□B-□B-60Nd1     ●●●●●●●
SFF-060DS-□B-□B-60Nd2     ●●●●●●●●●●●●●
SFF-060DS-□B-□B-80Nd1            ●●●●●●
SFF-060DS-□B-□B-80Nd2            ●●●●●●
SFF-070DS-□B-□B-90Nd1          ●●
SFF-070DS-□B-□B-90Nd2          ●●●●●●●●●●
SFF-070DS-□B-□B-100Nd1            ●●●●●●●●
SFF-070DS-□B-□B-100Nd2            ●●●●●●●●
SFF-080DS-□B-□B-150Nd1             ●●●●●●●
SFF-080DS-□B-□B-150Nd2             ●●●●●●●
SFF-080DS-□B-□B-200Nd1             ●●●●●●●●
SFF-080DS-□B-□B-200Nd2             ●●●●●●●●
SFF-090DS-□B-□B-250Nd1               ●●
SFF-090DS-□B-□B-250Nd2               ●●●●●●●●
SFF-090DS-□B-□B-300Nd1                 ●●●●●●
SFF-090DS-□B-□B-300Nd2                 ●●●●●●
SFF-100DS-□B-□B-450Nd1                  ●●●●●●●
SFF-100DS-□B-□B-450Nd2                  ●●●●●●●
SFF-120DS-□B-□B-600Nd1                  ●●●●●●●●●
SFF-120DS-□B-□B-600Nd2                  ●●●●●●●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。

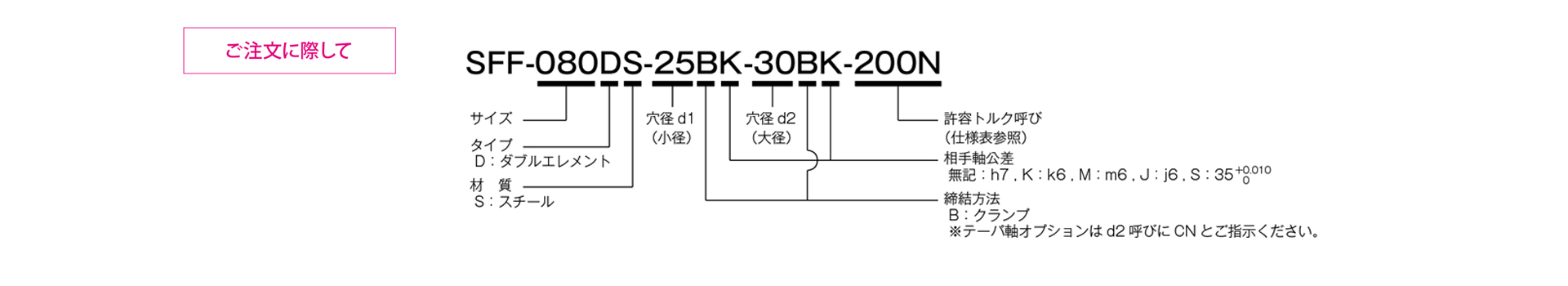

三木プーリのサーボフレックスシリーズSFFモデル DSタイプ（クランプ締結仕様）金属板ばねカップリング ご注文時の型式構成説明図

仕様（くさび締結タイプ）

型式許容トルク
[N･m]		許容誤差最高回転速度
[min－1]		ねじりばね定数
[N･m/rad]		軸方向ばね定数
[N/mm]		慣性モーメント
[kg･m2]		質量 [kg]
偏心 [mm]偏角 [°]軸方向 [mm]
SFF-070DS-□K-□K-100N1000.251 (片側)±1.0140001200002420.80 × 10−31.10
SFF-080DS-□K-□K-150N1500.321 (片側)±1.01300060000481.36 × 10−31.56
SFF-080DS-□K-□K-200N2000.311 (片側)±1.0130001550002731.42 × 10−31.60
SFF-090DS-□K-□K-300N3000.321 (片側)±1.2120002600001612.24 × 10−31.87
SFF-100DS-□K-□K-450N4500.381 (片側)±1.3100003700002703.51 × 10−32.49
SFF-120DS-□K-□K-600N6000.381 (片側)±1.690004850001807.17 × 10−33.29
SFF-140DS-□K-□K-800N8000.441 (片側)±2.0800070000018014.68 × 10−36.05
SFF-140DS-□K-□K-1000N10000.441 (片側)±2.0800070000018019.11 × 10−36.39
  • 最高回転速度は動バランスを考慮しておりません。
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、最大穴径時の値となります。

寸法（くさび締結タイプ）

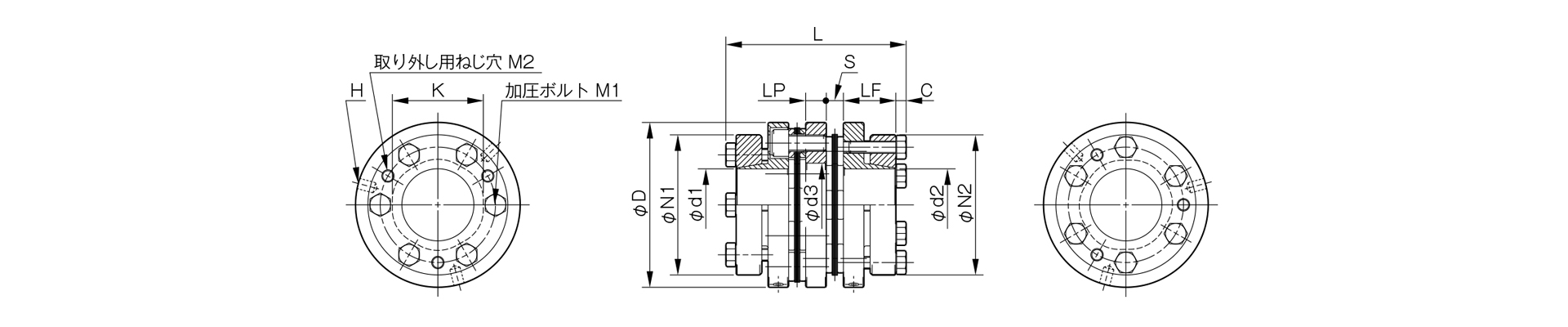

三木プーリのサーボフレックスシリーズSFFモデルDSタイプ（くさび締結仕様）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位[mm]
型式d1
[mm]		d2
[mm]		D
[mm]		L
[mm]		N1･N2
[mm]		LF
[mm]		LP
[mm]		S
[mm]		C
[mm]		d3
[mm]		K
[mm]		H
[mm]		M1
数量-呼び
SFF-070DS-□K-□K-100N18･1918･196876.85323.585.9537383-5.16-M6
SFF-070DS-□K-□K-100N20･22･24･2520･22･24･256876.85823.585.9537383-5.16-M6
SFF-070DS-□K-□K-100N28･3028･306876.86323.585.9537383-5.16-M6
SFF-070DS-□K-□K-100N32･3532･356876.86823.585.9537383-5.16-M6
SFF-080DS-□K-□K-150N22･24･2522･24･257887.65825.5108.3540374-5.14-M6
SFF-080DS-□K-□K-150N28･3028･307887.66325.5108.3540374-5.14-M6
SFF-080DS-□K-□K-150N32･3532･357887.66825.5108.3540374-5.14-M6
SFF-080DS-□K-□K-150N-387887.67325.5108.3540374-5.14-M6
SFF-080DS-□K-□K-200N22･24･2522･24･257886.45825.5107.7540423-5.16-M6
SFF-080DS-□K-□K-200N28･3028･307886.46325.5107.7540423-5.16-M6
SFF-080DS-□K-□K-200N32･3532･357886.46825.5107.7540423-5.16-M6
SFF-080DS-□K-□K-200N38387886.47325.5107.7540423-5.16-M6
SFF-090DS-□K-□K-300N28･3028･308887.66325.5108.3550503-6.86-M6
SFF-090DS-□K-□K-300N32･3532･358887.66825.5108.3550503-6.86-M6
SFF-090DS-□K-□K-300N38･40･4238･40･428887.67325.5108.3550503-6.86-M6
SFF-090DS-□K-□K-300N45458887.67825.5108.3550503-6.86-M6
SFF-090DS-□K-□K-300N48488887.68325.5108.3550503-6.86-M6
SFF-100DS-□K-□K-450N32･3532･359897.46827.51210.2552563-6.86-M6
SFF-100DS-□K-□K-450N38･40･4238･40･429897.47327.51210.2552563-6.86-M6
SFF-100DS-□K-□K-450N45459897.47827.51210.2552563-6.86-M6
SFF-100DS-□K-□K-450N48･5048･509897.48327.51210.2552563-6.86-M6
SFF-120DS-□K-□K-600N353511897.46827.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N38･40･4238･40･4211897.47327.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N454511897.47827.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N48･50･5248･50･5211897.48327.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N555511897.48827.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N60･62･6560･62･6511897.49827.51210.2572683-6.86-M6
SFF-120DS-□K-□K-600N-7011897.410827.51210.2572683-6.86-M6
SFF-140DS-□K-□K-800N35･3835･381381208336.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-800N40･42･4540･42･451381208836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-800N-48･50･521381209836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-800N-55･6013812010836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-800N-62･65･7013812011836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-800N-75･8013812012836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-1000N48･50･5248･50･521381209836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-1000N55･6055･6013812010836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-1000N62･65･7062･65･7013812011836.51510.65.580783-8.66-M8
SFF-140DS-□K-□K-1000N7575･8013812012836.51510.65.580783-8.66-M8
  • 加圧ボルトM1・取り外し用ねじ穴M2の呼びは数量-ねじの呼びです。また、H･M1･M2の数量は片側ハブの数量です。

標準穴径（くさび締結タイプ）

型式標準穴径 d1･d2[mm]
呼び181920222425283032353840424548505255606265707580
SFF-070DS-□K-□K-100Nd1●●●●●●●●●●
SFF-070DS-□K-□K-100Nd2●●●●●●●●●●
SFF-080DS-□K-□K-150Nd1   ●●●●●●●
SFF-080DS-□K-□K-150Nd2   ●●●●●●●●
SFF-080DS-□K-□K-200Nd1   ●●●●●●●●
SFF-080DS-□K-□K-200Nd2   ●●●●●●●●
SFF-090DS-□K-□K-300Nd1      ●●●●●●●●●
SFF-090DS-□K-□K-300Nd2      ●●●●●●●●●
SFF-100DS-□K-□K-450Nd1        ●●●●●●●●
SFF-100DS-□K-□K-450Nd2        ●●●●●●●●
SFF-120DS-□K-□K-600Nd1         ●●●●●●●●●●●●
SFF-120DS-□K-□K-600Nd2         ●●●●●●●●●●●●●
SFF-140DS-□K-□K-800Nd1         ●●●●●
SFF-140DS-□K-□K-800Nd2         ●●●●●●●●●●●●●●●
SFF-140DS-□K-□K-1000Nd1              ●●●●●●●●●
SFF-140DS-□K-□K-1000Nd2              ●●●●●●●●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。

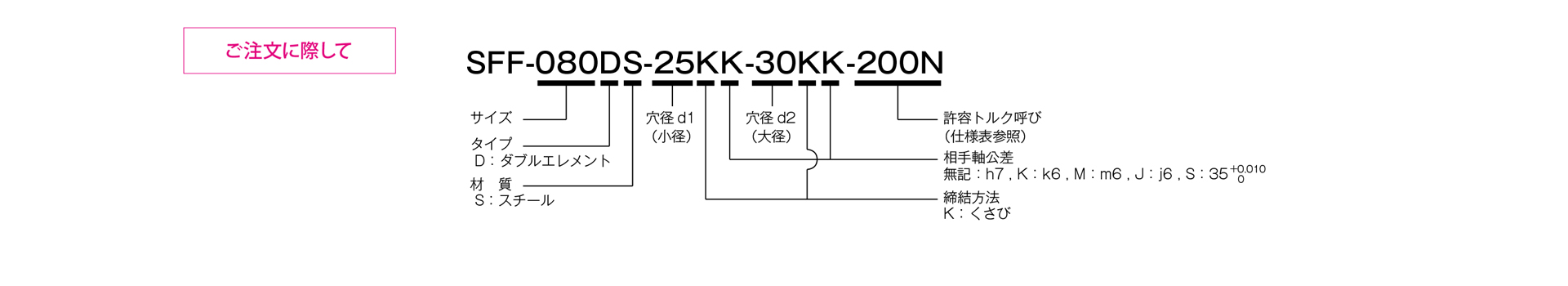

三木プーリのサーボフレックスシリーズSFFモデル DSタイプ（くさび締結仕様）金属板ばねカップリング ご注文時の型式構成説明図

テーパ軸対応 SFF-□DS-□B(N)

片側のハブをテーパフランジとすることで、サーボモータのテーパ軸に対応します。

仕様・寸法（ダブルエレメント・クランプ方式）

三木プーリのサーボフレックスシリーズSFFモデルDSタイプ（クランプ締結仕様）（テーパ軸対応）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
型式許容トルク
[N・m]		慣性モーメント
[kg・m2]		質量
[kg]
SFF-040DS- □ B-11CN-8N80.04 × 10－30.25
SFF-040DS- □B-11CN-12N120.04 × 10－30.23
SFF-050DS- □B-14CN-25N250.12 × 10－30.45
SFF-050DS- □B-16CN-25N250.13 × 10－30.49
SFF-060DS- □B-16CN-60N600.24 × 10－30.67
SFF-060DS- □B-16CN-80N800.26 × 10－30.64
  • 慣性モーメントおよび質量は、最大穴径時の値となります。
  • 上表以外の仕様につきましては、ダブルエレメント・クランプ方式の仕様をご参照ください。
単位[mm]
型式d1
[mm]		d2
[mm]		W
[mm]		T
[mm]		D
[mm]		L
[mm]		N1
[mm]		Ｎ 2
[mm]		LF1
[mm]		LF2
[mm]		LP
[mm]		S
[mm]		d3
[mm]		K
[mm]		H
[mm]		M
数量- 呼び		M
締め付け
トルク [N･m]		DA
[mm]		Ｗ A
[mm]		J
呼び×ピッチ		J
締め付け
トルク [N･m]
SFF-040DS- □ B-11CN-8N8 ～ 9.52511412.23856.3332217.52563.917175.12-M43.4126M6 × 1.010
SFF-040DS- □B-11CN-12N10 ～ 1611412.23856.3332217.52563.917175.12-M43.4126M6 × 1.010
SFF-050DS- □B-14CN-25N10 ～ 1914415.14869.34227.521.53075.420205.12-M57158M8 × 1.020
SFF-050DS- □B-16CN-25N10 ～ 1916517.34880.34229.521.54175.420206.82-M571610M10×1.2530
SFF-060DS- □B-16CN-60N12 ～ 1916517.35882.84429.5244175.431326.82-M6141610M10×1.2530
SFF-060DS- □B-16CN-80N20 ～ 2216517.35882.84429.5244175.431326.82-M6141610M10×1.2530
SFF-060DS- □B-16CN-80N24 ～ 2816517.35882.84829.5244175.431326.82-M571610M10×1.2530
SFF-060DS- □B-16CN-80N3016517.35882.85229.5244175.431326.82-M571610M10×1.2530

標準穴径（テーパ軸）

型式標準穴径　d1[mm]
899.525101112141516171819202224252830
SFF-040 □ - □ B-11CN-8N●●●
SFF-040 □ - □B-11CN-12N   ●●●●●●
SFF-050 □ - □B-14CN-25N   ●●●●●●●●●
SFF-050 □ - □B-16CN-25N   ●●●●●●●●●
SFF-060 □ - □B-16CN-60N     ●●●●●●●
SFF-060 □ - □B-16CN-80N            ●●●●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。
三木プーリのサーボフレックスシリーズSFFモデル （テーパ軸）金属板ばねカップリング ご注文時の型式構成説明図

フランジ取り付け SFF-□DS- □B(N)

片側のハブをフランジ形状とすることで、DD モータや減速機などへの取り付けに対応します。

仕様（フランジ）

型式許容
トルク
[N・m]		許容誤差最高
回転速度
[min−1]		ねじりばね
定数
[N・m/rad]		軸方向
ばね定数
[N/mm]		慣性
モーメント
[kg・m2]		質量
[kg]
偏心
[mm]		偏角
[°]		軸方向
[mm]
SFF-070DS- □B-105D-100N1000.251（片側）± 1.010001200002421.20 × 10－31.08
SFF-080DS- □B-166D-200N2000.311（片側）± 1.010001550002738.35 × 10－33.11
SFF-090DS- □ B-166D-300N3000.321（片側）± 1.21000260000160.58.69 × 10－33.18
SFF-100DS- □B-166D-450N4500.381（片側）± 1.3100037000027010.01× 10－33.91
SFF-120DS- □B-166D-600N6000.381（片側）± 1.6100048500018012.66 × 10－34.57
  • 最高回転速度は動バランスを考慮しておりません
  • ねじりばね定数の値は、エレメント単体での値になります。
  • 慣性モーメントおよび質量は、d1が最大穴径時の値となります。

寸法（フランジ）

三木プーリのサーボフレックスシリーズSFFモデルDSタイプ（フランジ取り付け）金属板ばねカップリング寸法図 取付寸法および軸径寸法を示す寸法図
単位[mm]
型式d1
[mm]		d2
[mm]		D1
[mm]		D2
[mm]		L
[mm]		N
[mm]		LF1
[mm]		LF2
[mm]		LP
[mm]		S
[mm]		d3
[mm]		K
[mm]		Ｍ 1
[mm]		TK1
[mm]		Ｍ 2
[mm]		TK2
[mm]		M
数量・呼び		M
締め付け
トルク [N･m]
SFF-070DS- □B-105D-100N28 ～ 35366810554.856251085.937386.4866.4922-M614
SFF-080DS- □B-166D-200N28 ～ 38397816668.970(74)3013.5107.740426.41508.61502-M834
SFF-090DS- □ B-166D-300N35 ～ 42498816670.1743013.5108.350506.41508.61502-M834
SFF-100DS- □B-166D-450N32 ～ 48519816685.9844013.51210.252566.41508.61502-M1068
SFF-120DS- □B-166D-600N48 ～ 556711816685.91004013.51210.272686.41508.61502-M1068
  • SFF-080DS の（ ）内の数値は、d1がφ38mm の場合の値となります。
  • フランジ側取り付け用穴の穴径、数量、ピッチは、別途ご指示頂くことで対応可能な場合があります。ご確認ください。

標準穴径（フランジ）

型式標準穴径　d1[mm]
2830323538404245485055
SFF-070DS- □B-105D-100N●●●●
SFF-080DS- □B-166D-200N●●●●●
SFF-090DS- □ B-166D-300N   ●●●●
SFF-100DS- □B-166D-450N  ●●●●●●●
SFF-120DS- □B-166D-600N        ●●●
  • ●印の入っている欄の穴径は標準穴径として対応しています。
三木プーリのサーボフレックスシリーズSFFモデル DSタイプ（フランジ取付仕様）金属板ばねカップリング ご注文時の型式構成説明図
