SFS［W］タイプ | 三木プーリ

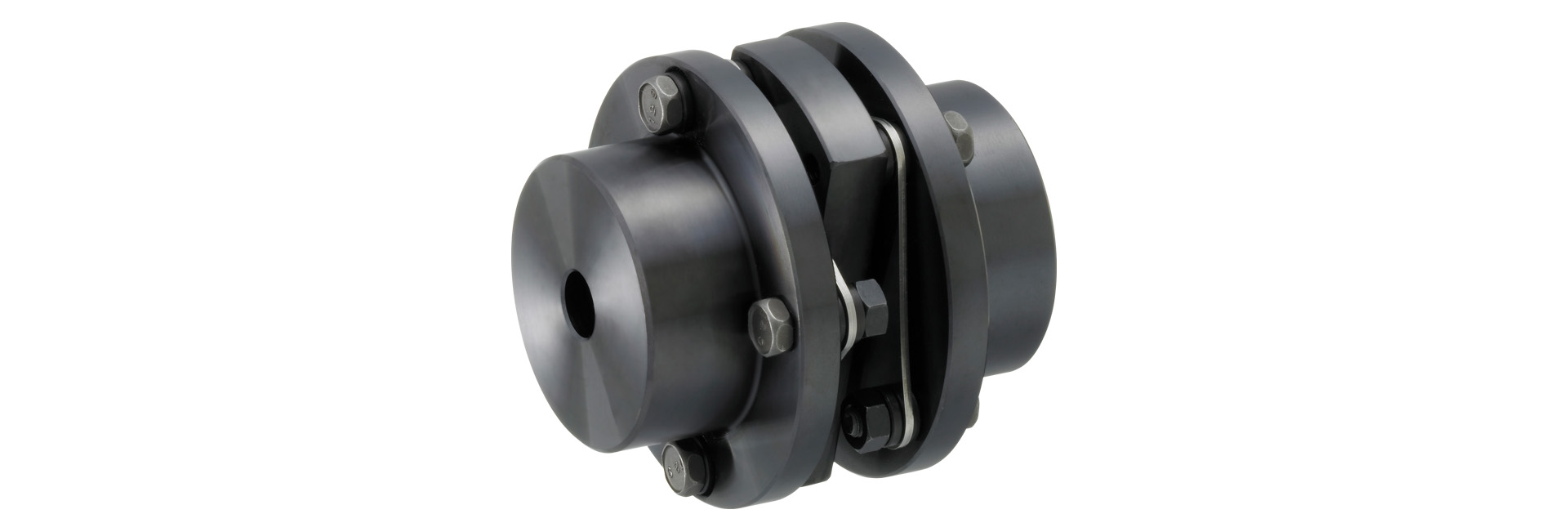

本体材質にスチールを採用した板ばねカップリングで、サーボフレックスカップリングのスタンダードモデルです。SFSモデルは部品の状態で提供していますので、装置への取り付けに柔軟に対応可能です。下穴、キー溝、摩擦締結など取り付けは多彩で、Wタイプは、フレキシブルなダブルエレメントタイプです。

【仕様】

型式	許容トルク［N・m］	許容誤差			最高回転速度［min−1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m2］	質量［kg］
型式	許容トルク［N・m］	偏心[mm]	偏角［°］	軸方向[mm]	最高回転速度［min−1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m2］	質量［kg］
SFS-05W	20	0.2	1（片側）	±1.2	10000	8000	21	0.14 × 10⁻³	0.40
SFS-06W	40	0.3	1（片側）	±1.6	8000	14000	22	0.41 × 10⁻³	0.70
SFS-08W	80	0.3	1（片側）	±2.0	6800	41000	30	1.10 × 10⁻³	1.30
SFS-09W	180	0.5	1（片側）	±2.4	6000	85000	61	2.20 × 10⁻³	2.10
SFS-10W	250	0.5	1（片側）	±2.8	5200	125000	80	3.60 × 10⁻³	2.80
SFS-12W	450	0.6	1（片側）	±3.2	4400	215000	98	9.20 × 10⁻³	4.90
SFS-14W	800	0.7	1（片側）	±3.6	3800	390000	156	15.00 × 10⁻³	7.10

最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

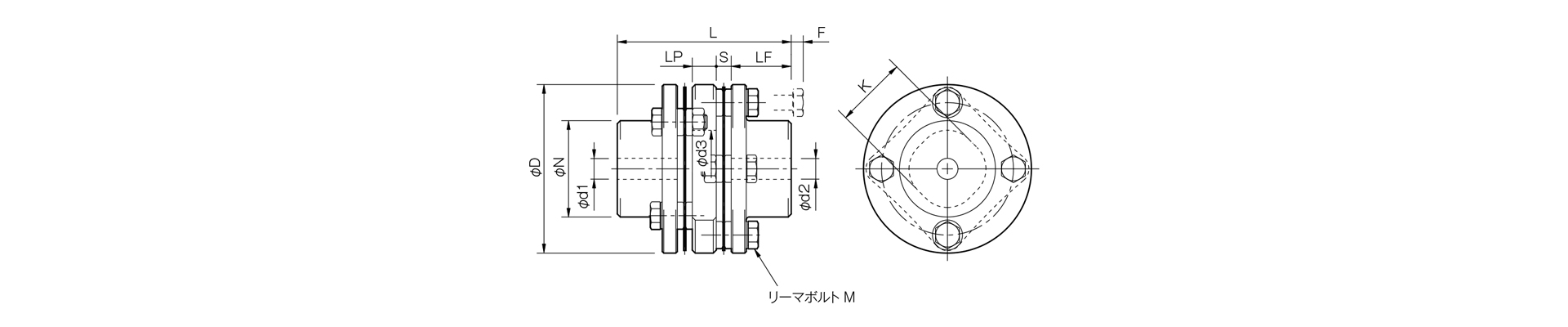

【寸法】

単位 [mm]
型式	d1・d2			D	N	L	LF	LP	S	F	d3	K	M
型式	下穴	最小	最大	D	N	L	LF	LP	S	F	d3	K	M
SFS-05W	7	8	20	56	32	58	20	8	5	4	20	24	8-M5×15
SFS-06W	7	8	25	68	40	74	25	12	6	3	24	30	8-M6×18
SFS-08W	10	11	35	82	54	84	30	12	6	2	28	38	8-M6×20
SFS-09W	10	11	38	94	58	98	30	22	8	12	32	42	8-M8×27
SFS-10W	15	16	42	104	68	110	35	20	10	7	34	48	8-M8×27
SFS-12W	18	19	50	126	78	127	40	25	11	10	40	54	8-M10×32
SFS-14W	20	22	60	144	88	144	45	30	12	15	46	61	8-M12×38

下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
リーマボルトＭの呼びは数量-ねじの呼び×呼び長さです。

【標準穴径】

型式	標準穴径　d1・d2[mm]
型式	8	9	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
SFS-05W	●	●	●	●	●	●	●	●	●	●	●	●
SFS-06W	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-08W				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-09W				●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-10W								●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-12W											●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFS-14W													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

●印の入っている欄の穴径は標準穴径として対応しています。詳細は標準穴加工規格を参照してください。

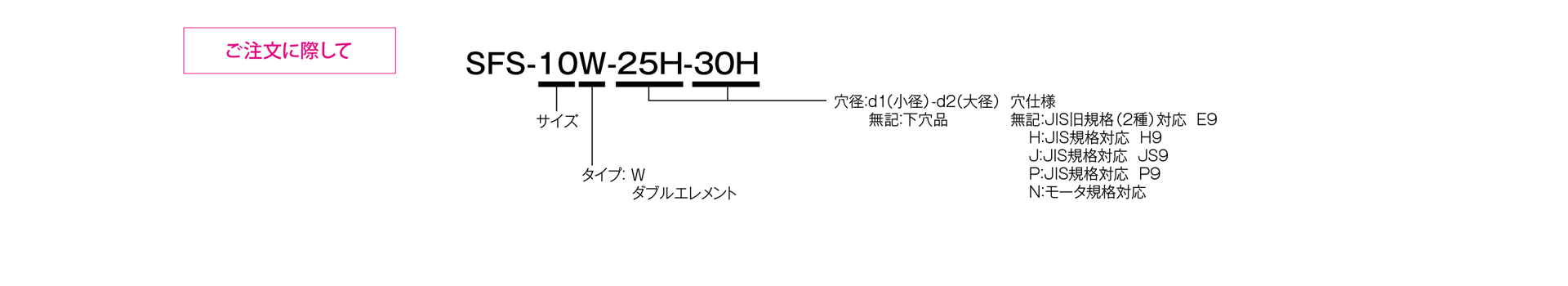

三木プーリのサーボフレックスシリーズSFSモデルWタイプ金属板ばねカップリング寸法図外形寸法および主要部寸法を示す寸法図

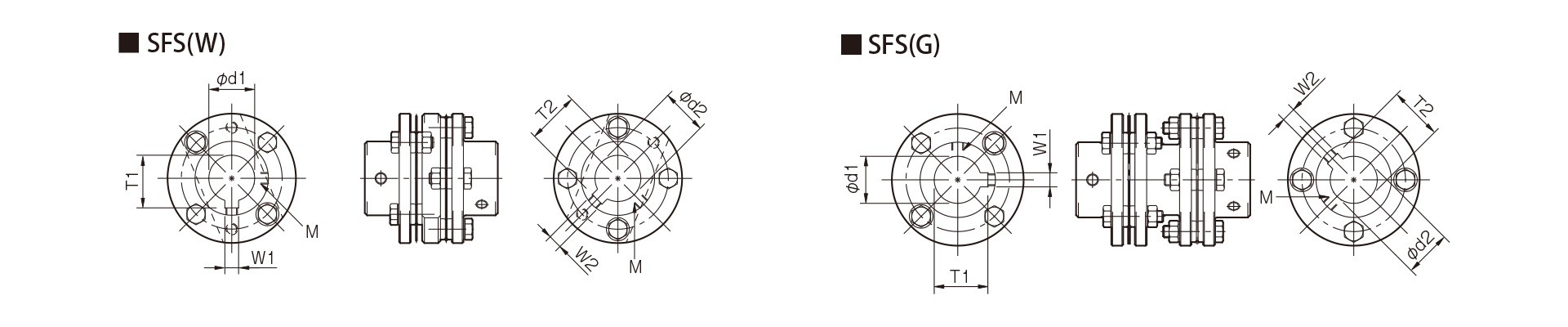

【標準穴加工規格】

単位 [mm]
JIS旧規格 2種 JIS B 1301 1959対応					JIS新規格 H9 JIS B 1301 1996対応					JIS新規格 JS9 JIS B 1301 1996対応					JIS新規格 P9 JIS B 1301 1996対応					モータ規格 JIS C 4210 2001対応
穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）	穴径呼び	穴径（d1・d2）	キー溝幅（W1･W2）	キー溝高さ（T1･T2）	止めねじ穴（M）
穴径呼び	公差H7,H8	公差E9	－	－	穴径呼び	公差H7,H8	公差H9	－	－	穴径呼び	公差H7,H8	公差JS9	－	－		公差H7，H8	公差P9	－	－		公差G7，F7	公差H9	－	－
8	8＋0.0220	－	－	2－M4	8H	8＋0.0220	3＋0.0250	9.4＋0.30	2－M4	8J	8＋0.0220	3±0.0125	9.4＋0.30	2－M4	8P	8＋0.0220	3－0.006－0.031	9.4＋0.30	2-M4	－	－	－	－	－
9	9＋0.0220	－	－	2－M4	9H	9＋0.0220	3＋0.0250	10.4＋0.30	2－M4	9J	9＋0.0220	3±0.0125	10.4＋0.30	2－M4	9P	9＋0.0220	3－0.006－0.031	10.4＋0.30	2-M4	－	－	－	－	－
10	10＋0.0220	－	－	2－M4	10H	10＋0.0220	3＋0.0250	11.4＋0.30	2－M4	10J	10＋0.0220	3±0.0125	11.4＋0.30	2－M4	10P	10＋0.0220	3－0.006－0.031	11.4＋0.30	2-M4	－	－	－	－	－
11	11＋0.0180	－	－	2－M4	11H	11＋0.0180	4＋0.0300	12.8＋0.30	2－M4	11J	11＋0.0180	4±0.0150	12.8＋0.30	2－M4	11P	11＋0.0180	4－0.012－0.042	12.8＋0.30	2-M4	－	－	－	－	－
12	12＋0.0180	4＋0.050＋0.020	13.5＋0.30	2－M4	12H	12＋0.0180	4＋0.0300	13.8＋0.30	2－M4	12J	12＋0.0180	4±0.0150	13.8＋0.30	2－M4	12P	12＋0.0180	4－0.012－0.042	13.8＋0.30	2-M4	－	－	－	－	－
14	14＋0.0180	5＋0.050＋0.020	16＋0.30	2－M4	14H	14＋0.0180	5＋0.0300	16.3＋0.30	2－M4	14J	14＋0.0180	5±0.0150	16.3＋0.30	2－M4	14P	14＋0.0180	5－0.012－0.042	16.3＋0.30	2-M4	14N	14＋0.024＋0.006	5＋0.0300	16.3＋0.30	2-M4
15	15＋0.0180	5＋0.050＋0.020	17＋0.30	2－M4	15H	15＋0.0180	5＋0.0300	17.3＋0.30	2－M4	15J	15＋0.0180	5±0.0150	17.3＋0.30	2－M4	15P	15＋0.0180	5－0.012－0.042	17.3＋0.30	2-M4	－	－	－	－	－
16	16＋0.0180	5＋0.050＋0.020	18＋0.30	2－M4	16H	16＋0.0180	5＋0.0300	18.3＋0.30	2－M4	16J	16＋0.0180	5±0.0150	18.3＋0.30	2－M4	16P	16＋0.0180	5－0.012－0.042	18.3＋0.30	2-M4	－	－	－	－	－
17	17＋0.0180	5＋0.050＋0.020	19＋0.30	2－M4	17H	17＋0.0180	5＋0.0300	19.3＋0.30	2－M4	17J	17＋0.0180	5±0.0150	19.3＋0.30	2－M4	17P	17＋0.0180	5－0.012－0.042	19.3＋0.30	2-M4	－	－	－	－	－
18	18＋0.0180	5＋0.050＋0.020	20＋0.30	2－M4	18H	18＋0.0180	6＋0.0300	20.8＋0.30	2－M5	18J	18＋0.0180	6±0.0150	20.8＋0.30	2－M5	18P	18＋0.0180	6－0.012－0.042	20.8＋0.30	2-M5	－	－	－	－	－
19	19＋0.0210	5＋0.050＋0.020	21＋0.30	2－M4	19H	19＋0.0210	6＋0.0300	21.8＋0.30	2－M5	19J	19＋0.0210	6±0.0150	21.8＋0.30	2－M5	19P	19＋0.0210	6－0.012－0.042	21.8＋0.30	2-M5	19N	19＋0.028＋0.007	6＋0.0300	21.8＋0.30	2-M5
20	20＋0.0210	5＋0.050＋0.020	22＋0.30	2－M4	20H	20＋0.0210	6＋0.0300	22.8＋0.30	2－M5	20J	20＋0.0210	6±0.0150	22.8＋0.30	2－M5	20P	20＋0.0210	6－0.012－0.042	22.8＋0.30	2-M5	－	－	－	－	－
22	22＋0.0210	7＋0.061＋0.025	25＋0.30	2－M6	22H	22＋0.0210	6＋0.0300	24.8＋0.30	2－M5	22J	22＋0.0210	6±0.0150	24.8＋0.30	2－M5	22P	22＋0.0210	6－0.012－0.042	24.8＋0.30	2-M5	－	－	－	－	－
24	24＋0.0210	7＋0.061＋0.025	27＋0.30	2－M6	24H	24＋0.0210	8＋0.0360	27.3＋0.30	2－M6	24J	24＋0.0210	8±0.0180	27.3＋0.30	2－M6	24P	24＋0.0210	8－0.015－0.051	27.3＋0.30	2-M6	24N	24＋0.028＋0.007	8＋0.0360	27.3＋0.30	2-M6
25	25＋0.0210	7＋0.061＋0.025	28＋0.30	2－M6	25H	25＋0.0210	8＋0.0360	28.3＋0.30	2－M6	25J	25＋0.0210	8±0.0180	28.3＋0.30	2－M6	25P	25＋0.0210	8－0.015－0.051	28.3＋0.30	2-M6	－	－	－	－	－
28	28＋0.0210	7＋0.061＋0.025	31＋0.30	2－M6	28H	28＋0.0210	8＋0.0360	31.3＋0.30	2－M6	28J	28＋0.0210	8±0.0180	31.3＋0.30	2－M6	28P	28＋0.0210	8－0.015－0.051	31.3＋0.30	2-M6	28N	28＋0.028＋0.007	8＋0.0360	31.3＋0.30	2-M6
30	30＋0.0210	7＋0.061＋0.025	33＋0.30	2－M6	30H	30＋0.0210	8＋0.0360	33.3＋0.30	2－M6	30J	30＋0.0210	8±0.0180	33.3＋0.30	2－M6	30P	30＋0.0210	8－0.015－0.051	33.3＋0.30	2-M6	－	－	－	－	－
32	32＋0.0250	10＋0.061＋0.025	35.5＋0.30	2－M8	32H	32＋0.0250	10＋0.0360	35.3＋0.30	2－M8	32J	32＋0.0250	10±0.0180	35.3＋0.30	2－M8	32P	32＋0.0250	10－0.015－0.051	35.3＋0.30	2-M8	－	－	－	－	－
35	35＋0.0250	10＋0.061＋0.025	38.5＋0.30	2－M8	35H	35＋0.0250	10＋0.0360	38.3＋0.30	2－M8	35J	35＋0.0250	10±0.0180	38.3＋0.30	2－M8	35P	35＋0.0250	10－0.015－0.051	38.3＋0.30	2-M8	－	－	－	－	－
38	38＋0.0250	10＋0.061＋0.025	41.5＋0.30	2－M8	38H	38＋0.0250	10＋0.0360	41.3＋0.30	2－M8	38J	38＋0.0250	10±0.0180	41.3＋0.30	2－M8	38P	38＋0.0250	10－0.015－0.051	41.3＋0.30	2-M8	38N	38＋0.050＋0.025	10＋0.0360	41.3＋0.30	2-M8
40	40＋0.0250	10＋0.061＋0.025	43.5＋0.30	2－M8	40H	40＋0.0250	12＋0.0430	43.3＋0.30	2－M8	40J	40＋0.0250	12±0.0215	43.3＋0.30	2－M8	40P	40＋0.0250	12－0.018－0.061	43.3＋0.30	2-M8	－	－	－	－	－
42	42＋0.0250	12＋0.075＋0.032	45.5＋0.30	2－M8	42H	42＋0.0250	12＋0.0430	45.3＋0.30	2－M8	42J	42＋0.0250	12±0.0215	45.3＋0.30	2－M8	42P	42＋0.0250	12－0.018－0.061	45.3＋0.30	2-M8	42N	42＋0.050＋0.025	12＋0.0430	45.3＋0.30	2-M8
45	45＋0.0250	12＋0.075＋0.032	48.5＋0.30	2－M8	45H	45＋0.0250	14＋0.0430	48.8＋0.30	2－M10	45J	45＋0.0250	14±0.0215	48.8＋0.30	2－M10	45P	45＋0.0250	14－0.018－0.061	48.8＋0.30	2-M10	－	－	－	－	－
48	48＋0.0250	12＋0.075＋0.032	51.5＋0.30	2－M8	48H	48＋0.0250	14＋0.0430	51.8＋0.30	2－M10	48J	48＋0.0250	14±0.0215	51.8＋0.30	2－M10	48P	48＋0.0250	14－0.018－0.061	51.8＋0.30	2-M10	48N	48＋0.050＋0.025	14＋0.0430	51.8＋0.30	2-M10
50	50＋0.0250	12＋0.075＋0.032	53.5＋0.30	2－M8	50H	50＋0.0250	14＋0.0430	53.8＋0.30	2－M10	50J	50＋0.0250	14±0.0215	53.8＋0.30	2－M10	50P	50＋0.0250	14－0.018－0.061	53.8＋0.30	2-M10	－	－	－	－	－
55	55＋0.0300	15＋0.075＋0.032	60＋0.30	2－M10	55H	55＋0.0300	16＋0.0430	59.3＋0.30	2－M10	55J	55＋0.0300	16±0.0215	59.3＋0.30	2－M10	55P	55＋0.0300	16－0.018－0.061	59.3＋0.30	2-M10	55N	55＋0.060＋0.030	16＋0.0430	59.3＋0.30	2-M10
56	56＋0.0300	15＋0.075＋0.032	61＋0.30	2－M10	56H	56＋0.0300	16＋0.0430	60.3＋0.30	2－M10	56J	56＋0.0300	16±0.0215	60.3＋0.30	2－M10	56P	56＋0.0300	16－0.018－0.061	60.3＋0.30	2-M10	－	－	－	－	－
60	60＋0.0300	15＋0.075＋0.032	65＋0.30	2－M10	60H	60＋0.0300	18＋0.0430	64.4＋0.30	2－M10	60J	60＋0.0300	18±0.0215	64.4＋0.30	2－M10	60P	60＋0.0300	18－0.018－0.061	64.4＋0.30	2-M10	60N	60＋0.060＋0.030	18＋0.0430	64.4＋0.30	2-M10

止めねじとキー溝の位置は同一平面上にはなりません。
止めねじは製品に付属します。
キー溝加工の位置精度は目視です。
キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
表記以外の穴加工の規格寸法につきましては、巻末の技術資料を参照ください。

【止めねじの位置】

型式	端面からの位置[mm]
SFS-05	7
SFS-06	9
SFS-08	10
SFS-09	10
SFS-10	12
SFS-12	12
SFS-14	15

テーパ軸対応 SFS-□W(C)

サーボモータのテーパ軸に対応します。

【仕様】（テーパ軸）

型式	許容トルク［N・m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型式	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-06W-□M-11C	40	0.3	1（片側）	±1.6	5000	14000	22	0.40×10⁻³	0.80
SFS-06W-□M-16C	40	0.3	1（片側）	±1.6	5000	14000	22	0.45×10⁻³	0.90
SFS-08W-□M-16C	80	0.3	1（片側）	±2.0	5000	41000	30	1.07×10⁻³	1.50
SFS-09W-□M-16C	180	0.5	1（片側）	±2.4	5000	85000	61	2.10×10⁻³	2.30

軸締結部分の保持力により許容トルクが制限を受ける場合があります。標準外の穴径で小さい穴径の場合はご確認ください。
最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】（テーパ軸）

単位[mm]
型式	d2呼び	d1	d2	W ＋0.0300	T ＋0.30	d4	J	D	N1	N2	L1	L2	L3	LF1	LF2	LP	LS	S	C	d3	K	MS	MW	MG	M1	M2
SFS-06	11C	12・14・15	11	4	12.2	18	9	68	40	30	60.8	78.8	90.8	25	25	12	24	6	4.8	24	30	4-M6×25	8-M6×18	8-M6×25	4-M5	2-M5
SFS-06	16C	15	16	5	17.3	28	10	68	40	40	75.8	93.8	105.8	40	25	12	24	6	4.8	24	30	4-M6×25	8-M6×18	8-M6×25	4-M5	2-M5
SFS-08	16C	15・16・17・18・19・20・22	16	5	17.3	28	10	82	54	40	80.8	98.8	112.8	30	40	12	26	6	4.8	28	38	4-M6×29	8-M6×20	8-M6×29	4-M6	2-M6
SFS-09	16C	25・28	16	5	17.3	28	10	94	58	40	82.8	112.8	120.8	30	40	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6
SFS-09	16C	30・32・35	16	5	17.3	28	10	94	68	40	90.8	120.8	128.8	38	40	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6

SFS(G) タイプにおいて、LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。
摩擦締結側ハブの相手取り付け軸の寸法許容差はh7（h6・g6）級となります。

摩擦締結ハブ SFS-□W(C)

ハブに摩擦締結要素を内蔵することで、より高精度な取り付けが可能です。

【仕様】（摩擦締結）

型式	許容トルク［N・m］	許容誤差			最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型式	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min⁻¹］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-06W-□M-□M	40	0.3	1（片側）	±1.6	5000	14000	22	0.41×10⁻³	0.90
SFS-08W-□M-□M	80	0.3	1（片側）	±2.0	5000	41000	30	1.16×10⁻³	1.60
SFS-09W-□M-□M	180	0.5	1（片側）	±2.4	5000	85000	61	2.40×10⁻³	2.50
SFS-10W-□M-□M	250	0.5	1（片側）	±2.8	5000	125000	80	3.70×10⁻³	3.00
SFS-12W-□M-□M	450	0.6	1（片側）	±3.2	4400	215000	98	9.50×10⁻³	5.60
SFS-14W-□M-□M	580	0.7	1（片側）	±3.6	3800	390000	156	19.11×10⁻³	8.60

軸締結部分の保持力により許容トルクが制限を受ける場合がありますので、標準穴径でご確認ください。
最高回転速度は動バランスを考慮しておりません。
慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】（摩擦締結）

単位[mm]
型式	d1	d2	D	N1	N2	L1	L2	L3	LF1	LF2	LP	LS	S	C	d3	K	MS	MW	MG	M1	M2
SFS-06	12・14・15	12・14・15	68	40	40	65.6	83.6	95.6	25	25	12	24	6	4.8	24	30	4-M6×25	8-M6×18	8-M6×25	4-M5	2-M5
SFS-08	15・16・17・18・19・20・22	15・16・17・18・19・20・22	82	54	54	75.6	93.6	107.6	30	30	12	26	6	4.8	28	38	4-M6×29	8-M6×20	8-M6×29	4-M6	2-M6
SFS-09	25・28	25・28	94	58	58	77.6	107.6	115.6	30	30	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6
SFS-09	25・28	30・32・35	94	58	68	85.6	115.6	123.6	30	38	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6
SFS-09	30・32・35	30・32・35	94	68	68	93.6	123.6	131.6	38	38	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6
SFS-10	25・28・30・32・35	25・28・30・32・35	104	68	68	89.6	119.6	129.6	35	35	20	30	10	4.8	34	48	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6
SFS-12	30・32・35	30・32・35	126	78	78	101.6	137.6	150.6	40	40	25	38	11	5.3	40	54	4-M10×45	8-M10×32	8-M10×45	4-M8	2-M8
SFS-14	35	35	144	88	88	112.6	154.6	170.6	45	45	30	46	12	5.3	46	61	4-M12×54	8-M12×38	8-M12×54	6-M8	2-M8

SFS(G) タイプにおいて、LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
各ボルト、タップの呼びは数量- ねじの呼び×呼び長さで、加圧ボルトM1と取り外し用ねじ穴M2 の数量は片側ハブの数量です。

【標準穴径】（摩擦締結）

SFS-06	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
12M	●	●	●
14M		●	●
15M			●

SFS-08	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
15M			●	●	●	●	●	●	●
16M				●	●	●	●	●	●
17M					●	●	●	●	●
18M						●	●	●	●
19M							●	●	●
20M								●	●
22M									●

SFS-09	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
25M										●	●	●	●	●
28M											●	●	●	●
30M												●	●	●
32M													●	●
35M														●

SFS-10	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
25M										●	●	●	●	●
28M											●	●	●	●
30M												●	●	●
32M													●	●
35M														●

SFS-12	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
30M												380	380	380
32M													400	400
35M														●

SFS-14	標準穴径 d2［mm］
標準穴径 d1［mm］	12M	14M	15M	16M	17M	18M	19M	20M	22M	25M	28M	30M	32M	35M
35M														●

●印と数値の入っている欄の穴径は、標準として対応しています。上表以外の穴径については、別途対応可能な場合がありますのでお問い合わせください。
数値の入っている欄の穴径は、その穴径が小さいため、軸締結部分での保持力によって許容トルクが制限を受けます。数値はその許容トルク値［N・m］を示しています。
上表以外の穴径で、その穴径が小さい場合許容トルクが制限を受けることがありますのでご確認ください。
相手取り付け軸の寸法許容差はh（7 h6・g6）級となります。ただし、穴径φ35の場合の軸公差は＋0.010、－0.025となります。
