CF-A［SB］差し込み取り付けタイプ

三木プーリのセンタフレックスCF-Aモデル SBタイプ ゴム・樹脂カップリング ご注文時の型式構成説明図
カタログ ダウンロード
取扱説明書 ダウンロード

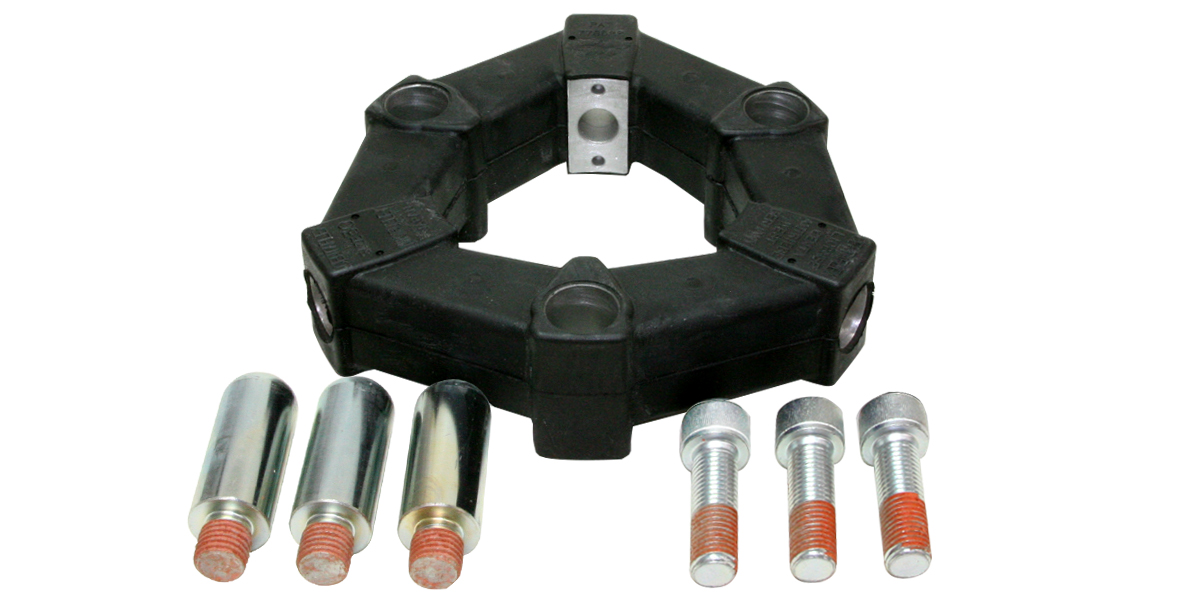

予備圧縮されたゴムによって動力を伝達。振動・衝撃の吸収にすぐれ、機械装置の騒音も減少します。弾性体のゴム部分は、多角形のゴムとその頂点にインサートされたアルミインサートから構成されています。ゴム体と取り付け用ボルトのみの提供です。

【仕様】

型式 トルク 許容誤差 最高回転速度 動的ねじりばね定数 慣性モーメント 質量 価格
常用 最大 許容変動 偏心 偏角 軸方向
［N・m］ ［N・m］ ［N・m/10Hz］ ［mm］ ［°］ ［mm］ ［min-1］ ［N・m/rad］ ［kg・m2］ ［kg］ ［円］
CF-A-001-SB-1360 10 25 ±4 0.5 3 ±2 10000 1.47×102 1.9×10-5 0.1
CF-A-002-SB-1360 20 50 ±8 1 3 ±3 8000 2.92×102 1.2×10-4 0.1
CF-A-004-SB-1360 40 100 ±16 1 3 ±3 7000 7.59×102 2.6×10-4 0.2
CF-A-008-SB-1360 80 200 ±32 1 3 ±4 6500 1.44×103 7.2×10-4 0.3
CF-A-012-SB-1360 120 300 ±48 1 2 ±4 6500 4.38×103 7.6×10-4 0.3
CF-A-016-SB-1360 160 400 ±64 1.5 3 ±5 6000 3.28×103 2.4×10-3 0.6
CF-A-022-SB-1360 220 550 ±88 1.5 2 ±5 6000 8.26×103 2.6×10-3 0.7
CF-A-025-SB-1360 250 630 ±100 1.5 3 ±5 5000 4.12×103 4.0×10-3 0.8
CF-A-028-SB-1360 350 880 ±140 1.5 2 ±5 5000 1.05×104 4.3×10-3 0.9
CF-A-030-SB-1360 400 1000 ±160 1.5 3 ±5 4000 6.40×103 1.0×10-2 1.4
CF-A-050-SB-1360 600 1500 ±240 1.5 2 ±5 4000 1.48×104 1.1×10-2 1.7
CF-A-080-SB-1360 800 2000 ±320 1.5 2 ±4 4000 2.17×104 1.5×10-2 2.3
CF-A-090-SB-1360 900 2250 ±360 1.5 3 ±5 3600 1.37×104 3.6×10-2 3.1
CF-A-140-SB-1360 1400 3500 ±560 1.5 2 ±5 3600 2.90×104 3.8×10-2 3.4
CF-A-200-SB-1360 2000 5000 ±800 1.5 2 ±5 3200 6.08×104 7.5×10-2 5.3
CF-A-250-SB-1360 3000 8750 ±1250 1.5 2 ±5 3000 8.28×104 0.14 7.0
CF-A-400-SB-1360 5000 12500 ±2000 1.5 2 ±5 2800 1.25×105 0.22 10.7
  • 最高回転速度は動バランスを考慮しておりません。
  • 動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
  • 上記慣性モーメントと質量はS0タイプと同等とみなしています。

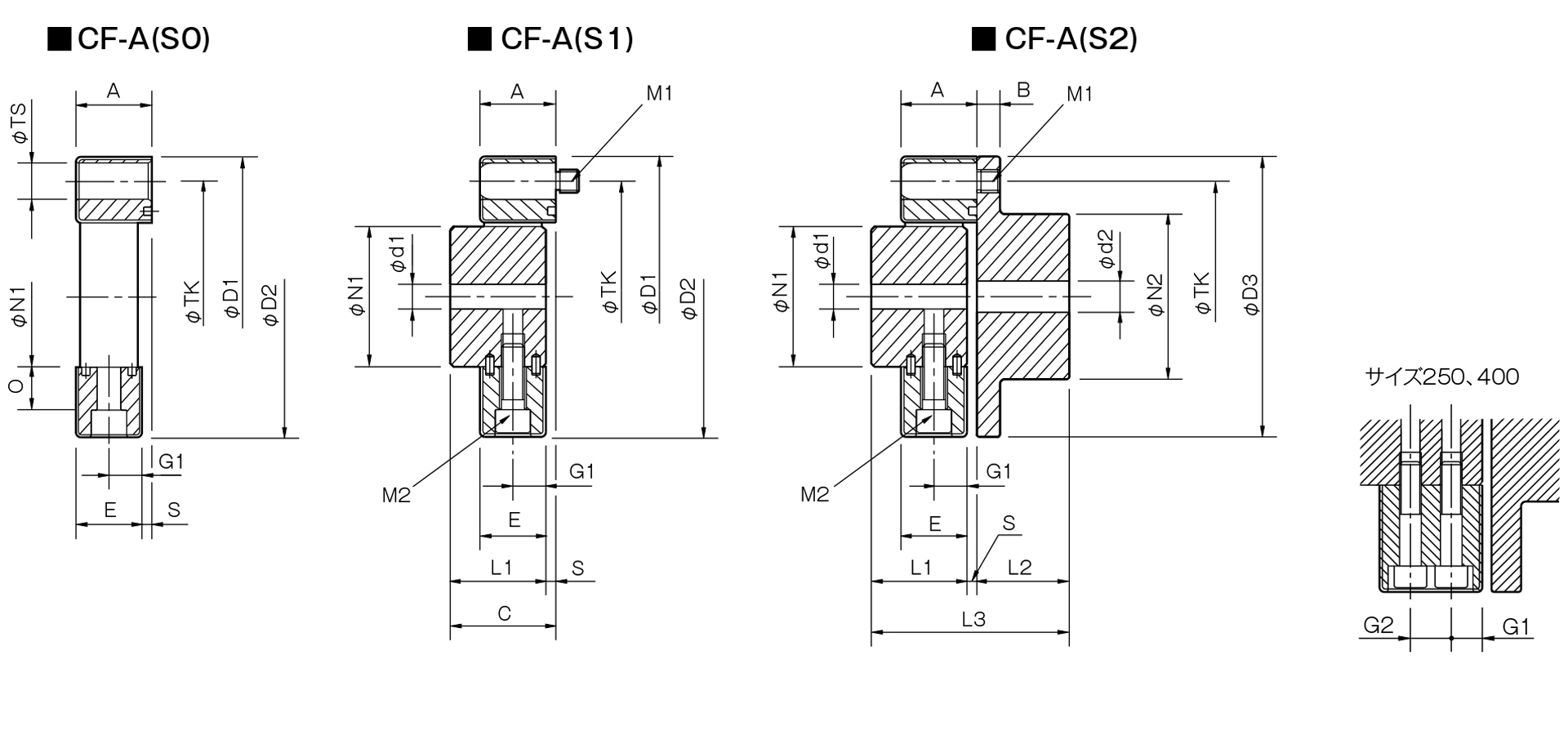

【寸法】

三木プーリのセンタフレックスCF-Aモデル CF-A-SBタイプ ゴム・樹脂カップリング寸法図（衝撃吸収・防振軸継手・伝動部品）
  • SBタイプは【寸法】CF-A(S0)を参照ください。
単位 [mm]

型式 d1 d2 D1 D2 D3 N1 N2 L1 L2 L3 A B C E G1 G2 O P S TK M1 M2
下穴 最小 最大 下穴 最小 最大
CF-A-001 8 9 19 8 9 22 57 56 56 30 36 32 24 58 24 7 34 22 11 - 5 18 2 44 2-M6 2-M6
CF-A-002 10 11 28 9 10 30 86 85 85 40 45 30 28 62 24 8 34 20 10 - 14 12 4 68 2-M8 2-M8
CF-A-004 12 14 30 11 12 36 100 97 100 45 55 34 30 68 28 8 38 24 12 - 18.3 17 4 80 3-M8 3-M8
CF-A-008 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 20.5 4 100 3-M10 3-M10
CF-A-012 12 14 38 15 16 46 122 120 120 60 70 40 42 86 32 10 44 28 14 - 20.5 20.5 4 100 4-M10 4-M10
CF-A-016 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 23.5 6 125 3-M12 3-M12
CF-A-022 15 16 48 19 20 56 150 150 150 70 85 52 50 108 42 12 58 36 18 - 25 23.5 6 125 4-M12 4-M12
CF-A-025 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 26 6 140 3-M14 3-M14
CF-A-028 15 16 55 19 20 65 170 170 170 85 100 58 56 120 46 14 64 40 20 - 26 26 6 140 4-M14 4-M14
CF-A-030 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 34.5 8 165 3-M16 3-M16
CF-A-050 20 22 65 28 30 80 200 200 200 100 120 68 66 142 58 16 76 50 25 - 33 34.5 8 165 4-M16 4-M16
CF-A-080 20 22 65 28 30 80 205 205 200 100 120 80 66 150 65 16 84 61 30.5 - 33 34.5 4 165 4-M16 4-M16
CF-A-090 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 45 8 215 3-M20 3-M20
CF-A-140 30 32 85 30 32 95 260 260 260 125 140 84 80 172 70 19 92 62 31 - 46 45 8 215 4-M20 4-M20
CF-A-200 35 38 105 35 38 110 300 300 300 145 160 94 90 192 80 19 102 72 36 - 46 45 8 250 4-M20 4-M20
CF-A-250 40 42 115 40 42 120 340 340 340 160 180 100 100 208 85 19 108 77 22.5 32 60 60 8 280 4-M20 8-M20
CF-A-400 40 42 115 40 42 130 370 370 370 170 200 125 125 260 105 29 135 95 28.5 38 70.5 67 10 300 4-M24 8-M20
  • CF-A-S0（ゴム体のみ）にボルトが付属します。

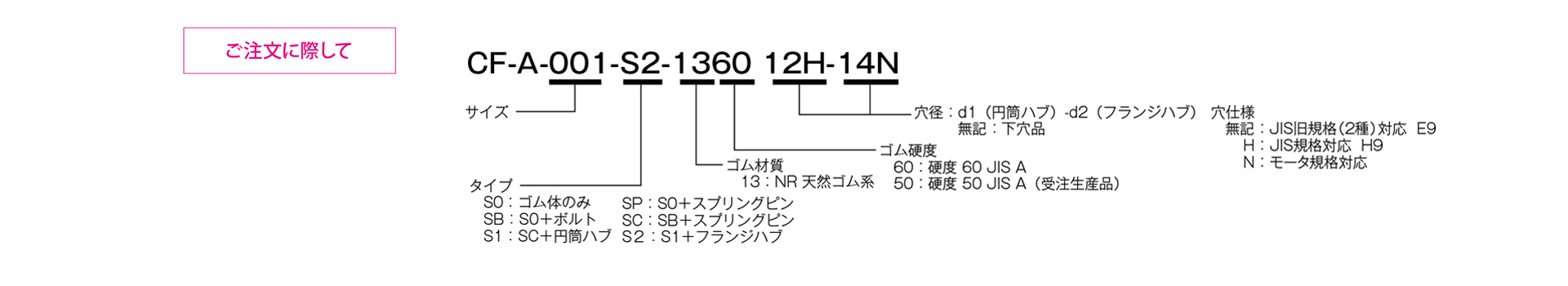

三木プーリのセンタフレックスCF-Aモデル SBタイプ ゴム・樹脂カップリング ご注文時の型式構成説明図
