CF-H［O1］タイプ

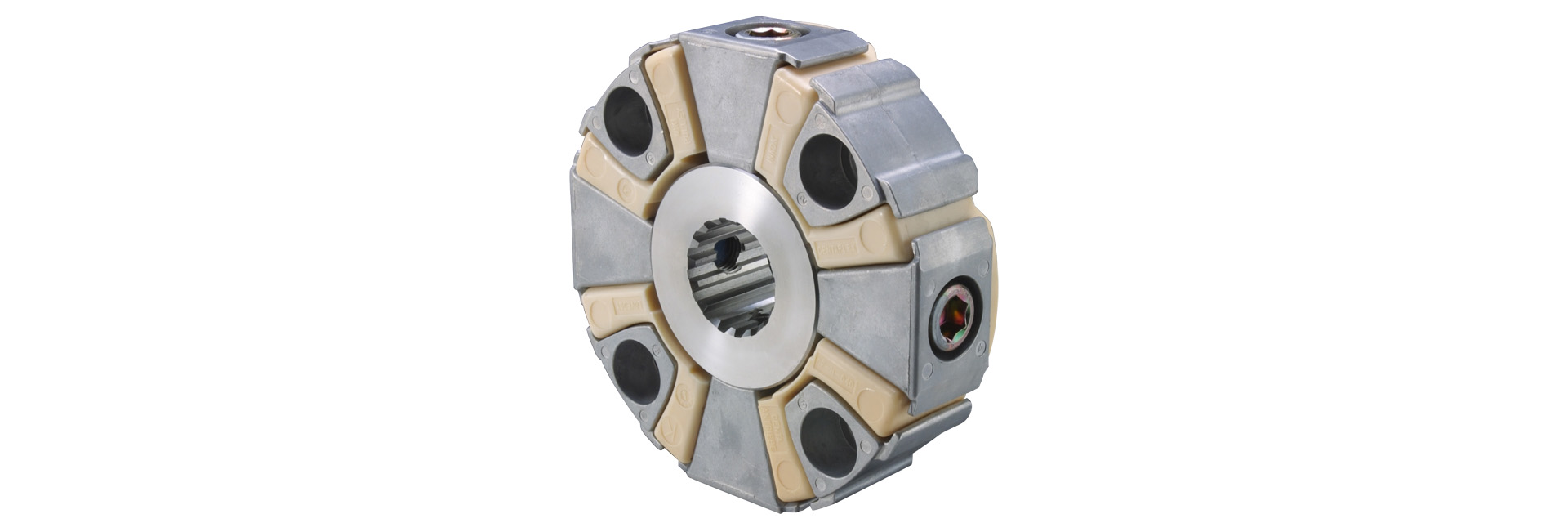

三木プーリのセンタフレックスCF-Hモデル CF-H-O1タイプ ゴム・樹脂カップリング製品画像（軸ずれ吸収・防振継手・産業用軸継手）
カタログ ダウンロード
取扱説明書 ダウンロード
ゴムに匹敵する弾性力を持ったポリエステル樹脂によって動力を伝達します。振動・衝撃の吸収性にすぐれる上、天然ゴムでは得られない耐熱・耐寒・耐油性など耐環境性にすぐれたカップリングです。O1タイプは、樹脂エレメントとアルミインサート、円筒ハブ、ボルト、スプリングピンを提供します。

【仕様】

型式 トルク 許容誤差 最高回転速度 動的ねじりばね定数 慣性モーメント 質量
常用 最大 偏心 偏角 軸方向
［N・m］ ［N・m］ ［mm］ ［°］ ［mm］ ［min-1］ ［N・m/rad］ ［kg・m2］ ［kg］
CF-H-008-O1 100 200 0.3 0.5 ±3 6500 1.27 × 104 1.8×10-3 1.3
CF-H-016-O1 200 400 0.3 0.5 ±3 5500 2.46 × 104 4.9×10-3 2.5
CF-H-030-O1 400 800 0.4 0.5 ±3 4000 5.91 × 104 1.9×10-2 6.0
CF-H-040-O1 600 1200 0.4 0.5 ±3 4000 1.87 × 105 1.3×10-2 4.4
CF-H-050-O1 800 1600 0.4 0.5 ±3 4000 1.91 × 105 2.3×10-2 6.5
CF-H-090-O1 950 1900 0.4 0.5 ±3 4000 2.69 × 105 2.6×10-2 6.9
CF-H-110-O1 1100 2200 0.4 0.5 ±3 4000 2.79 × 105 3.7×10-2 9.7
CF-H-160-O1 1600 3200 0.4 0.5 ±3 3600 5.11 × 105 7.0×10-2 11.9
CF-H-240-O1 2500 5000 0.4 0.5 ±3 3000 5.10 × 105 0.18 20.9
  • 最高回転速度は動バランスを考慮しておりません。
  • 動的ねじりばね特性は、非線形となりますので、動的ねじりばね定数は定格トルクの約20%以上で適応します。
  • 動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
  • 慣性モーメントおよび質量は、円筒ハブとフランジハブが下穴の場合の値です。

【寸法】

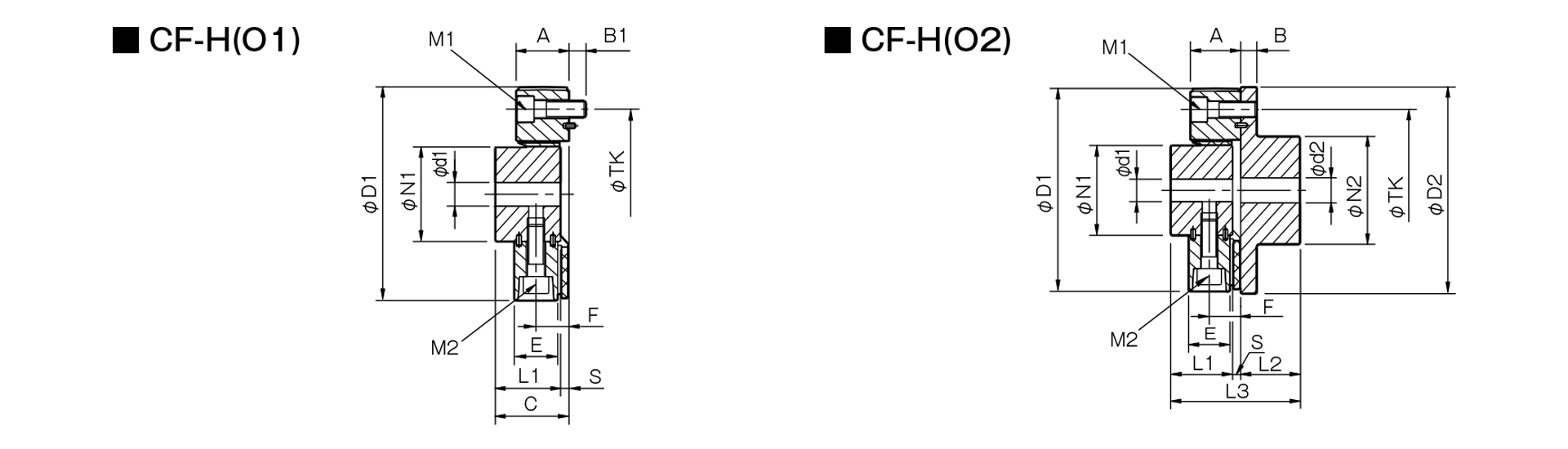

三木プーリのセンタフレックスCF-Hモデル CF-H-O1タイプ ゴム・樹脂カップリング寸法図（軸ずれ吸収・防振継手・産業用軸継手）
CF-H 寸法表
単位 [mm]
型式 d1 d2 D1 D2 N1 N2 L1 L2 L3 A B B1 C E F S TK M1 M2
下穴最小最大 下穴最小最大
CF-H-008 12 14 38 15 16 46 125 120 60 70 40 42 88 32 10 10 46 25 20 6 100 3-M10 3-M10
CF-H-016 15 16 48 19 20 56 155 150 70 85 52 50 110 41 12 12 60 34 26 8 125 3-M12 3-M12
CF-H-030 20 22 65 28 30 80 205 200 100 120 68 66 144 56 16 15 78 46 35 10 165 3-M16 3-M16
CF-H-040 22 24 50 22 24 65 175 180 85 100 58 56 124 50 16 16 68 42 31 10 140 4-M16 4-M16
CF-H-050 20 22 65 28 30 80 205 200 100 120 68 66 144 56 16 15 78 46 35 10 165 4-M16 4-M16
CF-H-090 20 22 65 28 30 80 215 200 100 120 68 66 144 56 16 15 78 46 35 10 165 4-M16 4-M16
CF-H-110 25 28 63 28 30 80 225 230 100 120 68 66 144 56 18 18 78 46 35 10 180 4-M18 4-M18
CF-H-160 30 32 85 30 32 95 270 260 125 140 84 80 177 59 19 20 97 48 37 13 215 4-M20 4-M20
CF-H-240 40 42 115 40 42 120 330 320 160 180 100 100 213 65 19 20 113 54 40 13 260 4-M20 4-M20

  • 下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
  • TK寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。

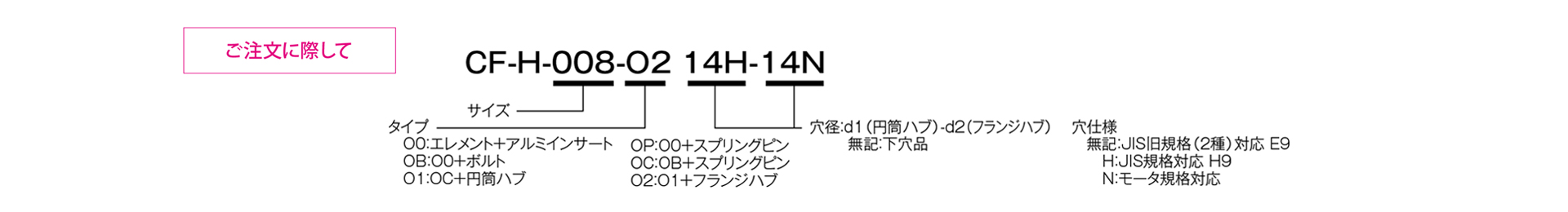

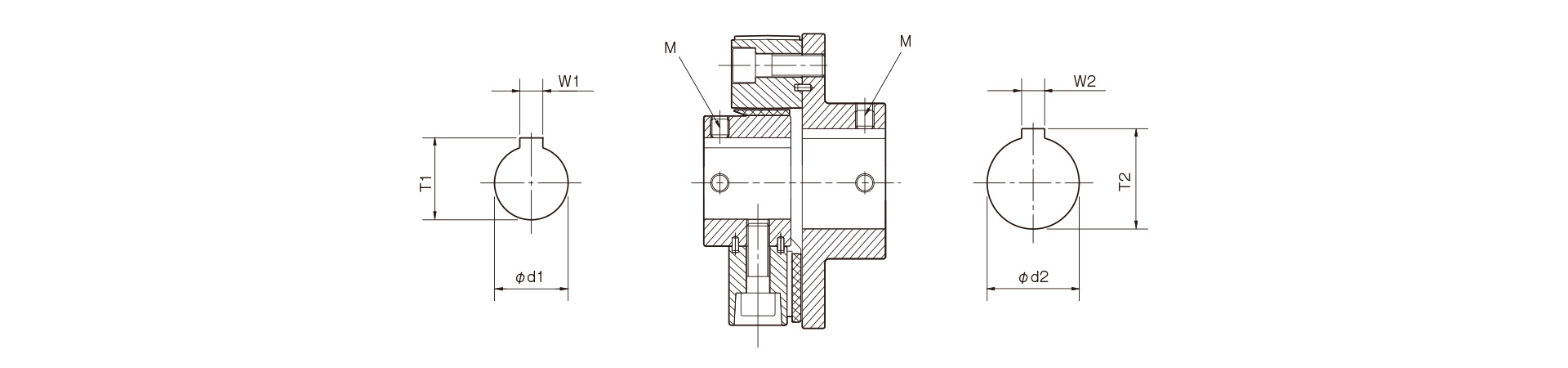

【標準穴加工規格】

?
JISキー溝寸法表
単位 [mm]
旧JIS（2 種）規格対応 新JIS 規格対応 新規格モータ対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高
さ（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高
さ（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高
さ（T1・T2）		 止めねじ穴
（M）
公差 H7 E9 +0.30 ― 公差 H7 H9 +0.30 ― 公差 G7, F7 H9 +0.30 ―
14 14 ＋0.0180 0 5 ＋0.050 ＋0.020 16.0 2-M4 14H 14 ＋0.0180 0 5 ＋0.0300 0 16.3 2-M4 14N 14 ＋0.024 ＋0.006 5 ＋0.0300 0 16.3 2-M4
15 15 ＋0.0180 0 5 ＋0.050 ＋0.020 17.0 2-M4 15H 15 ＋0.0180 0 5 ＋0.0300 0 17.3 2-M4 － － － － －
16 16 ＋0.0180 0 5 ＋0.050 ＋0.020 18.0 2-M4 16H 16 ＋0.0180 0 5 ＋0.0300 0 18.3 2-M4 － － － － －
17 17 ＋0.0180 0 5 ＋0.050 ＋0.020 19.0 2-M4 17H 17 ＋0.0180 0 5 ＋0.0300 0 19.3 2-M4 － － － － －
18 18 ＋0.0180 0 5 ＋0.050 ＋0.020 20.0 2-M4 18H 18 ＋0.0180 0 6 ＋0.0300 0 20.8 2-M5 － － － － －
19 19 ＋0.0210 0 5 ＋0.050 ＋0.020 21.0 2-M4 19H 19 ＋0.0210 0 6 ＋0.0300 0 21.8 2-M5 19N 19 ＋0.028 ＋0.007 6 ＋0.0300 0 21.8 2-M5
20 20 ＋0.0210 0 5 ＋0.050 ＋0.020 22.0 2-M4 20H 20 ＋0.0210 0 6 ＋0.0300 0 22.8 2-M5 － － － － －
22 22 ＋0.0210 0 7 ＋0.061 ＋0.025 25.0 2-M6 22H 22 ＋0.0210 0 6 ＋0.0300 0 24.8 2-M5 － － － － －
24 24 ＋0.0210 0 7 ＋0.061 ＋0.025 27.0 2-M6 24H 24 ＋0.0210 0 8 ＋0.0360 0 27.3 2-M6 24N 24 ＋0.028 ＋0.007 8 ＋0.0360 0 27.3 2-M6
25 25 ＋0.0210 0 7 ＋0.061 ＋0.025 28.0 2-M6 25H 25 ＋0.0210 0 8 ＋0.0360 0 28.3 2-M6 － － － － －
28 28 ＋0.0210 0 7 ＋0.061 ＋0.025 31.0 2-M6 28H 28 ＋0.0210 0 8 ＋0.0360 0 31.3 2-M6 28N 28 ＋0.028 ＋0.007 8 ＋0.0360 0 31.3 2-M6
30 30 ＋0.0210 0 7 ＋0.061 ＋0.025 33.0 2-M6 30H 30 ＋0.0210 0 8 ＋0.0360 0 33.3 2-M6 － － － － －
32 32 ＋0.0250 0 10 ＋0.061 ＋0.025 35.5 2-M8 32H 32 ＋0.0250 0 10 ＋0.0360 0 35.3 2-M8 － － － － －
35 35 ＋0.0250 0 10 ＋0.061 ＋0.025 38.5 2-M8 35H 35 ＋0.0250 0 10 ＋0.0360 0 38.3 2-M8 － － － － －
38 38 ＋0.0250 0 10 ＋0.061 ＋0.025 41.5 2-M8 38H 38 ＋0.0250 0 10 ＋0.0360 0 41.3 2-M8 38N 38 ＋0.050 ＋0.025 10 ＋0.0360 0 41.3 2-M8
40 40 ＋0.0250 0 10 ＋0.061 ＋0.025 43.5 2-M8 40H 40 ＋0.0250 0 12 ＋0.0430 0 43.3 2-M8 － － － － －
42 42 ＋0.0250 0 12 ＋0.075 ＋0.032 45.5 2-M8 42H 42 ＋0.0250 0 12 ＋0.0430 0 45.3 2-M8 42N 42 ＋0.050 ＋0.025 12 ＋0.0430 0 45.3 2-M8
45 45 ＋0.0250 0 12 ＋0.075 ＋0.032 48.5 2-M8 45H 45 ＋0.0250 0 14 ＋0.0430 0 48.8 2-M10 － － － － －
48 48 ＋0.0250 0 12 ＋0.075 ＋0.032 51.5 2-M8 48H 48 ＋0.0250 0 14 ＋0.0430 0 51.8 2-M10 48N 48 ＋0.050 ＋0.025 14 ＋0.0430 0 51.8 2-M10
50 50 ＋0.0250 0 12 ＋0.075 ＋0.032 53.5 2-M8 50H 50 ＋0.0250 0 14 ＋0.0430 0 53.8 2-M10 － － － － －
55 55 ＋0.0300 0 15 ＋0.075 ＋0.032 60.0 2-M10 55H 55 ＋0.0300 0 16 ＋0.0430 0 59.3 2-M10 55N 55 ＋0.060 ＋0.030 16 ＋0.0430 0 59.3 2-M10
56 56 ＋0.0300 0 15 ＋0.075 ＋0.032 61.0 2-M10 56H 56 ＋0.0300 0 16 ＋0.0430 0 60.3 2-M10 － － － － －
60 60 ＋0.0300 0 15 ＋0.075 ＋0.032 65.0 2-M10 60H 60 ＋0.0300 0 18 ＋0.0430 0 64.4 2-M10 60N 60 ＋0.060 ＋0.030 18 ＋0.0430 0 64.4 2-M10
63 63 ＋0.0300 0 18 ＋0.075 ＋0.032 69.0 2-M10 63H 63 ＋0.0300 0 18 ＋0.0430 0 67.4 2-M10 － － － － －
65 65 ＋0.0300 0 18 ＋0.075 ＋0.032 71.0 2-M10 65H 65 ＋0.0300 0 18 ＋0.0430 0 69.4 2-M10 65N 65 ＋0.060 ＋0.030 18 ＋0.0430 0 69.4 2-M10

三木プーリのセンタフレックスCF-HモデルO1タイプゴム・樹脂カップリング寸法図 外形寸法および主要部寸法を示す寸法図

【止めねじの位置(円筒ハブ)】

端面からの位置表
円筒ハブ側カップリングサイズ 端面からの位置
［mm］
008 7
016 10
030 11
040 10
050・090・110 11
160・240 15
