STW[ABN]タイプ

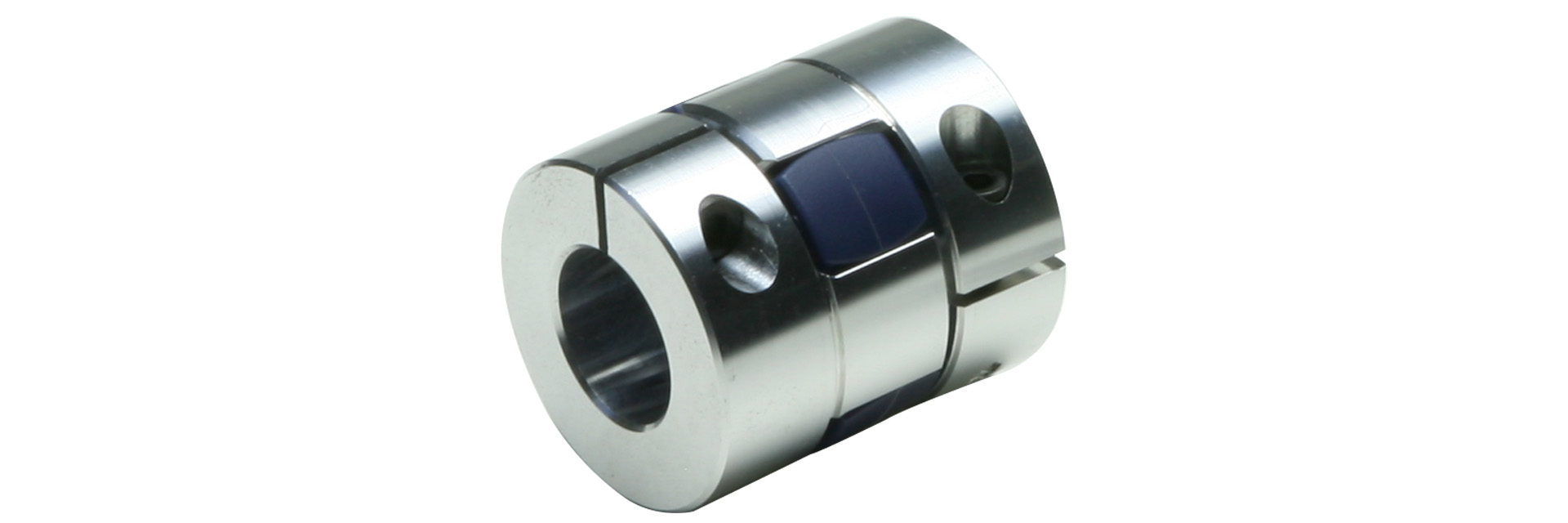

二個のハブの間にエレメントと呼ばれる緩衝樹脂(ポリウレタンエラストマー)をはさみ込んだだけのシンプルな構造のカーブドジョーカップリングで、エレメントは、カーブドジョーカップリング-Bと同じで、ハブのジョー(爪)部分を切削加工で高精度化を図りました。

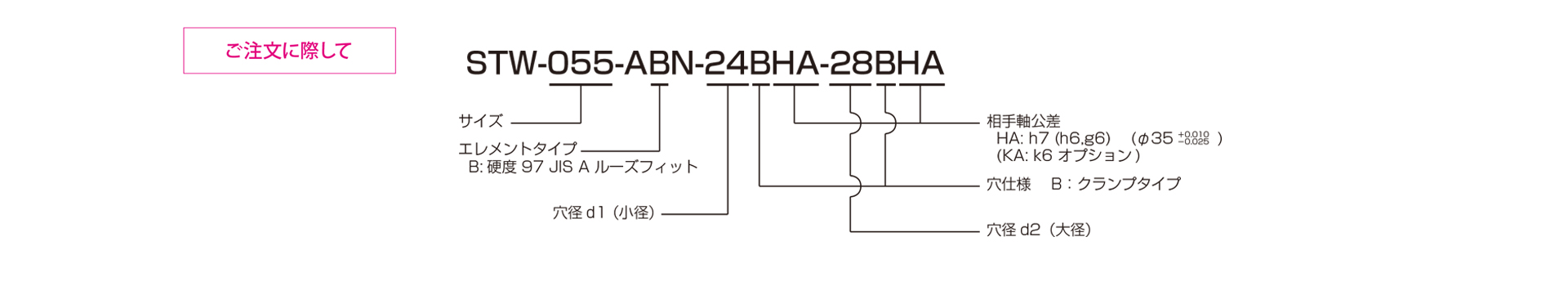

【仕様】
| 型式 | トルク | 許容誤差 | 最高回転速度[min^-1] | ねじりばね定数[N・m/rad] | 軸方向ばね定数[N/mm] | 慣性モーメント[kg・m2] | 質量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 常用トルク[N・m] | 最大トルク[N・m] | 偏心[mm] | 偏角[゜] | 軸方向[mm] | ||||||
| STW-030ABN | (12.5) | (25) | 0.17 | 1 | -0.2 ~ +1.0 | 10000 | 90 | 460 | 6.07×10^‒6 | 0.043 |
| STW-040ABN | (17) | (34) | 0.20 | -0.5 ~ +1.2 | 400 | 640 | 4.00×10^‒5 | 0.16 | ||
| STW-055ABN | (60) | (120) | 0.22 | -0.2 ~ +1.4 | 7000 | 1150 | 400 | 1.63×10^‒4 | 0.34 | |
| STW-065ABN | (160) | (320) | 0.25 | -0.6 ~ +1.5 | 5900 | 2000 | 800 | 3.69×10^‒4 | 0.54 | |
| STW-080ABN | (325) | (650) | 0.28 | -0.9 ~ +1.8 | 4800 | 4550 | 600 | 1.04×10^‒3 | 1.00 | |
| STW-095ABN | (450) | (900) | 0.32 | -0.5 ~ +2.0 | 4000 | 12000 | 800 | 2.25×10^‒3 | 1.50 | |
| STW-105ABN | (525) | (1050) | 0.36 | -0.9 ~ +2.0 | 3700 | 15000 | 2000 | 3.75×10^‒3 | 2.05 | |
- ご採用いただく穴径によっては、軸締結部分での保持力により常用・最大トルクが制限を受けますので、「標準穴径と伝達トルク」でご確認ください。
- STW-014 ~ 080ABN の軸方向への変位はマイナス側には許容できません。
- 最高回転速度は動バランスを考慮しておりません。
- 各ばね定数の値は、20℃のときの値です。
- 慣性モーメントおよび質量は、最大穴径時の値となります。

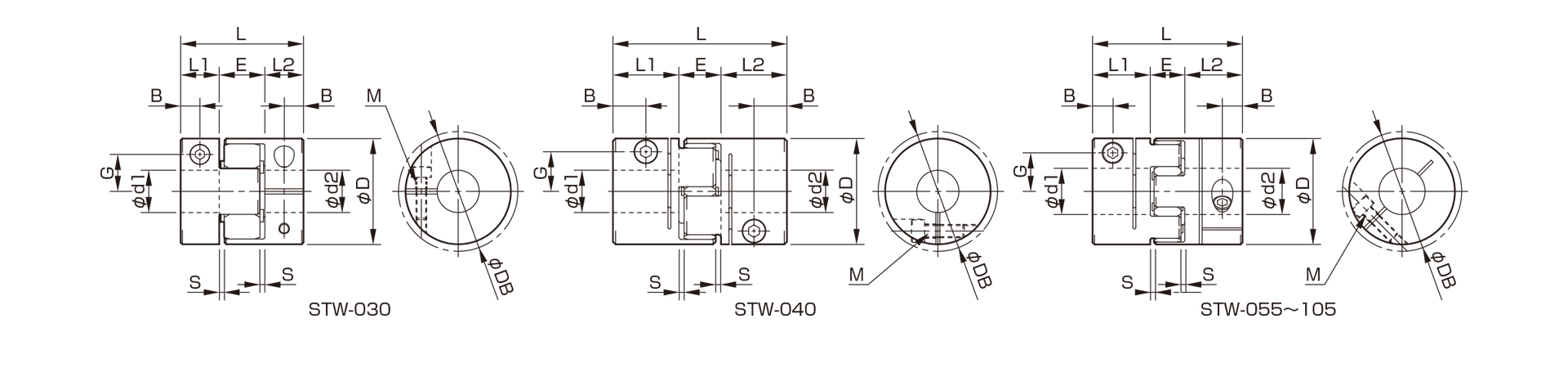

【寸法】
| 型式 | d1・d2[mm] | D[mm] | DB[mm] | L[mm] | L1・L2[mm] | E[mm] | S[mm] | B[mm] | G[mm] | M数量 - 呼び | 締め付けトルク[N・m] | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | |||||||||||
| STW-030ABN | 6 | 16 | 30 | 30 | 35 | 11 | 13 | 1.5 | 5.5 | 10.5 | 1-M3 | 1.5 |
| STW-040ABN | 8 | 24 | 40 | 47(45.1) | 66 | 25 | 16 | 2 | 8 (6.5) | 15 | 1-M6 (1-M5) | 14 (7) |
| STW-055ABN | 10 | 30 | 55 | 56 | 78 | 30 | 18 | 8 | 20.5 | 1-M6 | 14 | |
| STW-065ABN | 14 | 38 | 65 | 70.7 | 90 | 35 | 20 | 2.5 | 11.5 | 25 | 1-M8 | 30 |
| STW-080ABN | 19 | 45 | 80 | 80 | 114 | 45 | 24 | 3 | 30 | |||
| STW-095ABN | 20 | 55 | 95 | 98.5 | 126 | 50 | 26 | 12.5 | 37 | 1-M10 | 68 | |
| STW-105ABN | 25 | 60 | 105 | 105 | 140 | 56 | 28 | 3.5 | 40 | |||
- φDB 寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
- クランプボルト M の呼びは数量 - ねじの呼びで、数量は片側ハブの本数です。
- STW-040AYN は、表中の穴径を 22 または 24 と表記した場合、DB:45.1、B:6.5、M:1-M5 となり、締付トルクは 7N・m となります。
【標準穴径と許容伝達トルク】
| 型式 | トルク | 標準穴径 d1・d2[mm] と許容伝達トルク[N・m] | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | ||
| STW-030ABN | 常用 | 3.6 | 3.6 | 4.1 | 4.9 | 7.0 | 7.5 | 8.2 | 9.7 | 10 | 11 | |||||||||||||||||||||
| 最大 | 3.6 | 3.6 | 4.1 | 4.9 | 7.0 | 7.5 | 8.2 | 9.7 | 10 | 11 | ||||||||||||||||||||||
| STW-040ABN | 常用 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | |||||||||||||||||||
| 最大 | 22 | 27 | 29 | 31 | 34 | 34 | 34 | 34 | 34 | 34 | 30 | 32 | ||||||||||||||||||||
| STW-055ABN | 常用 | 34 | 38 | 41 | 49 | 53 | 57 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |||||||||||||||||
| 最大 | 34 | 38 | 41 | 49 | 53 | 57 | 65 | 69 | 72 | 80 | 88 | 92 | 104 | 111 | ||||||||||||||||||
| STW-065ABN | 常用 | 54 | 61 | 68 | 82 | 89 | 96 | 109 | 123 | 130 | 151 | 160 | 160 | 160 | 160 | |||||||||||||||||
| 最大 | 54 | 61 | 68 | 82 | 89 | 96 | 109 | 123 | 130 | 151 | 165 | 179 | 199 | 220 | ||||||||||||||||||
| STW-080ABN | 常用 | 105 | 111 | 124 | 137 | 143 | 162 | 175 | 188 | 207 | 226 | 238 | 251 | 270 | ||||||||||||||||||
| 最大 | 105 | 111 | 124 | 137 | 143 | 162 | 175 | 188 | 207 | 226 | 238 | 251 | 270 | |||||||||||||||||||
| STW-095ABN | 常用 | 215 | 295 | 365 | 400 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | ||||||||||||||||
| 最大 | 215 | 295 | 365 | 400 | 506 | 575 | 646 | 716 | 786 | 856 | 900 | 900 | 900 | 900 | 900 | |||||||||||||||||
| STW-105ABN | 常用 | 410 | 520 | 525 | 525 | 525 | 525 | 525 | 525 | 525 | 525 | 525 | 525 | 525 | ||||||||||||||||||
| 最大 | 410 | 520 | 590 | 660 | 733 | 800 | 870 | 950 | 1050 | 1050 | 1050 | 1050 | 1050 | |||||||||||||||||||
- 数値の入っている欄の穴径は標準穴径として対応しています。
- 数値の入っている欄の穴径は、軸締結部分での保持力によって許容伝達トルクが制限を受けます。数値はその許容伝達トルク[N・m]を示しています。
- 相手取り付け軸の寸法許容差は h7 級となります。ただし、穴径φ35の場合の軸公差は+0.010~-0.025となります。
- 対応可能な穴径の範囲は、寸法表の最小以上、最大以下となりますが、上表以外の穴径については別途対応いたしますので、お問い合わせください。
【エレメント】
| 型式 | F | R3 | 価格 [円] |
|---|---|---|---|
| ALS-030-B-EL | 10.2 | 10.5 | |
| ALS-040-B-EL | 12 | 18.5 | |
| ALS-055-B-EL | 14 | 27.5 | |
| ALS-065-B-EL | 15 | 32 | |
| ALS-080-B-EL | 18 | 41 | |
| ALS-095-B-EL | 20 | 47 | |
| ALS-105-B-EL | 21 | 50 |
