CSモデル（励磁作動形クラッチ_ベアリング取付け形）

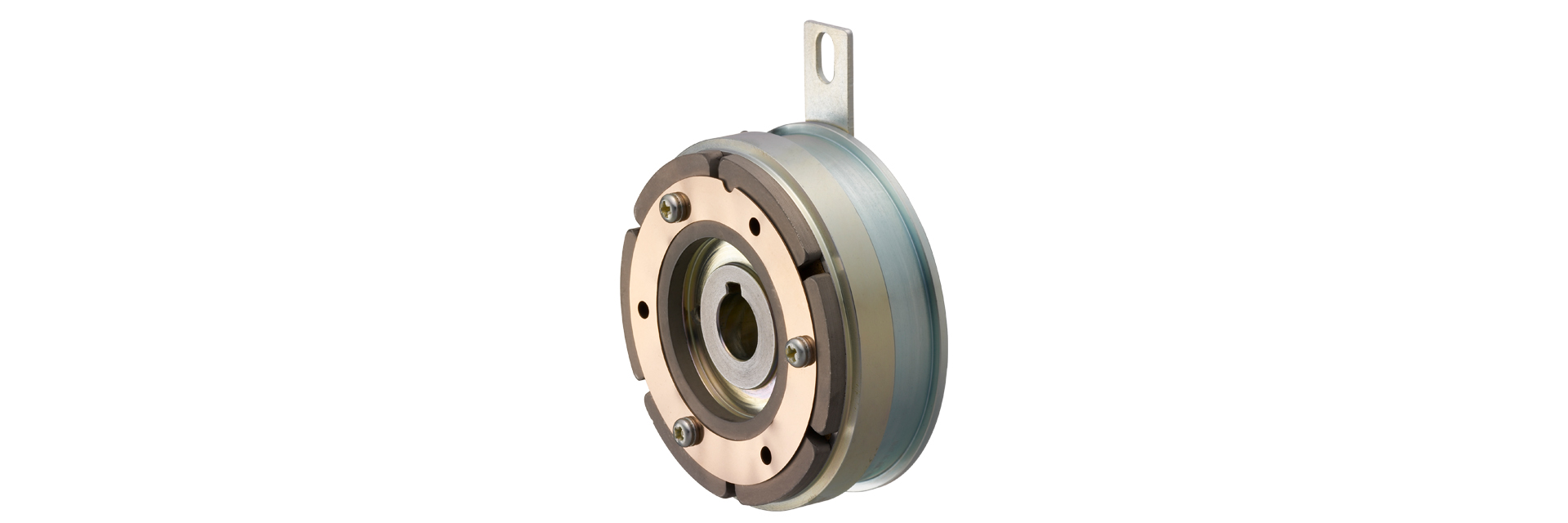

三木プーリの励磁作動形クラッチ CSタイプ（3型・5型・1型）ベアリング取り付け形製品画像（軸上取り付け用・電磁クラッチ・動力伝達制御）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
コイルへの通電で作動する励磁作動形クラッチで、標準サイズのラインアップです。位置決めや心出しなどを気にせず取り付け可能なベアリング取り付け形で、取り付け形状の異なる三種類のアーマチュアアッセンブリがありますので、取り付け条件に応じて選ぶことができます。

【仕様】CS-□-33/35/31 （ベアリング取り付け形 共通）

型式 サイズ 動摩擦トルクTd［N・m］ 静摩擦トルクTs［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度　［min－1］ 回転部慣性モーメント　J 空隙再調整までの総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ ULスタイル サイズ ロータ［kg・m2］ アーマチュア［kg・m2］
CS-06-33G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10－5 4.23×10－5 36×106 0.020 0.041 0.020 0.50
CS-06-35G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10－5 1.05×10－4 36×106 0.020 0.041 0.020 0.70
CS-06-31G 06 5 5.5 DC24 11 0.46 52 B UL3398 AWG22 3000 7.35×10－5 6.03×10－5 36×106 0.020 0.041 0.020 0.54
CS-08-33G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10－4 1.18×10－4 60×106 0.023 0.051 0.030 0.87
CS-08-35G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10－4 3.00×10－4 60×106 0.023 0.051 0.030 1.23
CS-08-31G 08 10 11 DC24 15 0.63 38 B UL3398 AWG18 3000 2.24×10－4 1.71×10－4 60×106 0.023 0.051 0.030 0.95
CS-10-33G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10－4 4.78×10－4 130×106 0.025 0.063 0.050 1.57
CS-10-35G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10－4 9.45×10－4 130×106 0.025 0.063 0.050 2.18
CS-10-31G 10 20 22 DC24 20 0.83 29 B UL3398 AWG18 3000 6.78×10－4 6.63×10－4 130×106 0.025 0.063 0.050 1.73
CS-12-33G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10－3 1.31×10－3 250×106 0.040 0.115 0.065 2.89
CS-12-35G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10－3 2.75×10－3 250×106 0.040 0.115 0.065 3.93
CS-12-31G 12 40 45 DC24 25 1.04 23 B UL3398 AWG18 2000 2.14×10－3 1.81×10－3 250×106 0.040 0.115 0.065 3.18
CS-16-33G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10－3 4.80×10－3 470×106 0.050 0.160 0.085 5.3
CS-16-35G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10－3 9.05×10－3 470×106 0.050 0.160 0.085 7.1
CS-16-31G 16 80 90 DC24 35 1.46 16 B UL3398 AWG18 2000 6.30×10－3 6.35×10－3 470×106 0.050 0.160 0.085 5.6
CS-20-33G 20 160 175 DC24 45 1.88 13 B UL3398 AWG16 1500 1.93×10－2 1.37×10－2 10×108 0.090 0.250 0.130 9.8
CS-25-33G 25 320 350 DC24 72 3.00 8 B UL3398 AWG16 1500 4.48×10－2 3.58×10－2 20×108 0.115 0.335 0.210 17.5
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
  • 回転部慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】CS-□-33 （ダイレクト取り付け用）

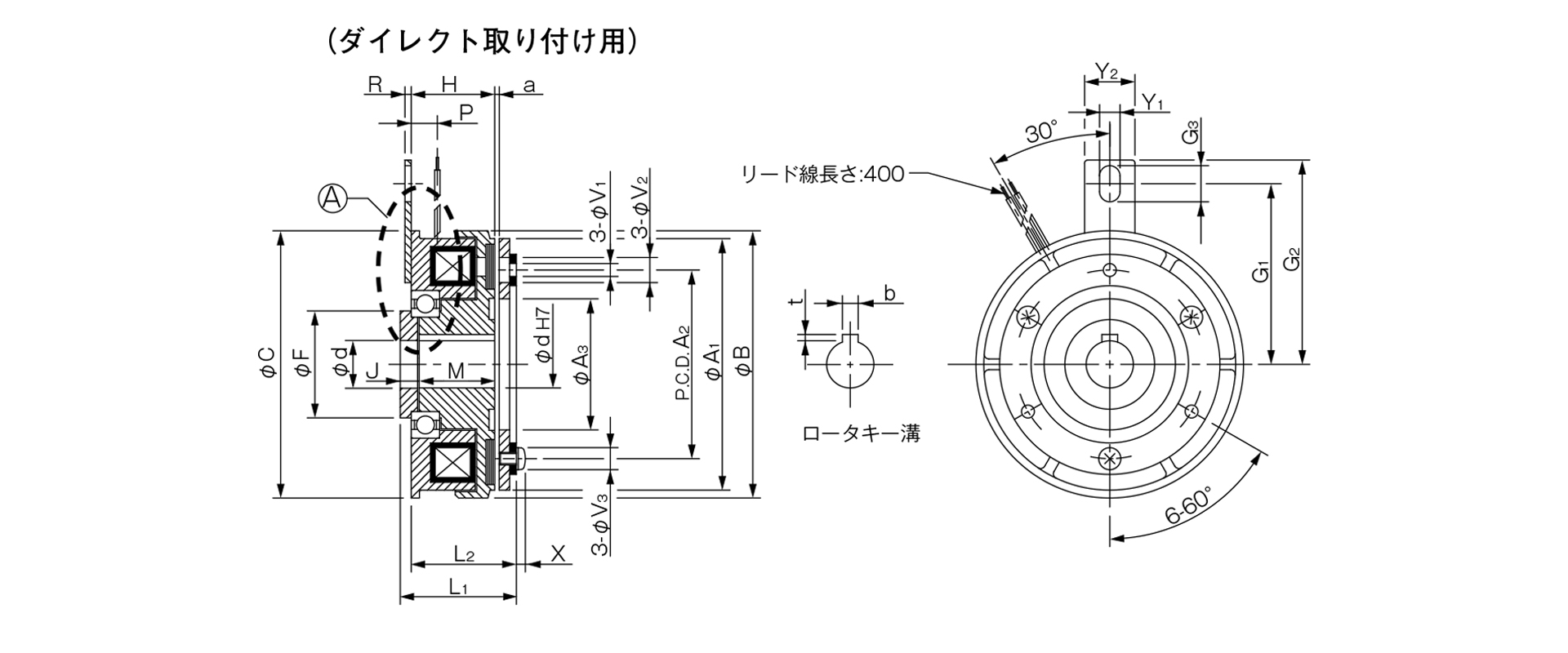

三木プーリの励磁作動形クラッチCSモデル（3型）ベアリング取り付け形（軸上取り付け用）寸法図 取付寸法および軸径寸法を示す寸法図
径方向・軸方向寸法表
単位［mm］
サイズ 径方向寸法 軸方向寸法
A1A2A3BCFG1G2G3V1V2V3Y1Y2HL1L2MJPRXa
06 63 46 34.5 67.5 67.5 24 42.5 50 9.5 3-3.1 3-6.3 3-5.5 4.5 14 24 31 28 22 5 7.3 2 2.5 0.2±0.05
08 80 60 41.7 85 85 34 57.5 65 11.5 3-4.1 3-8 3-7 6.5 16 26.5 34.5 31 24 6 8.3 2 2.85 0.2±0.05
10 100 76 51.5 106 106 40 62.5 70 11.5 3-5.1 3-11 3-9 6.5 16 30 39.6 36.1 27 6.5 9 2 3.3 0.2±0.05
12 125 95 61.5 133 133 45 77.5 85 11.5 3-6.1 3-12 3-11 6.5 16 33.5 44.5 40.5 30 7.5 9.3 2 3.3 0.3+0.05-0.1
16 160 120 79.5 169 169 58 100 112 18.5 3-8.2 3-15 3-14 8.5 25 37.5 50.5 46.5 34 7.5 11.7 3.2 3.5 0.3+0.05-0.1
20 200 158 99.5 212.5 212 75 125 138 18.5 3-10.2 3-18 3-16.2 8.5 25 44 60.4 55.4 40 9 13.4 3 4.9 0.50-0.2
25 250 210 124.5 264 250 100 155 173 24 4-12.2 4-22 4-20 12 30 53 68.9 65.9 47 9 18 6 5.5 0.50-0.2
軸穴寸法表
サイズ 軸穴寸法
dH7 JIS規格対応 JIS旧規格対応
bP9 t bE9 t
6 12 4－0.012－0.042 1.5＋0.50  4＋0.050＋0.020 1.5＋0.50
8 15 5－0.012－0.042 2＋0.50  5＋0.050＋0.020 2＋0.50
10 20 6－0.012－0.042 2.5＋0.50  5＋0.050＋0.020 2＋0.50
12 25 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.50
16 30 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.50
20 40 12－0.018－0.061 3＋0.50  10＋0.061＋0.025 3.5＋0.50
25 50 14－0.018－0.061 3.5＋0.50  12＋0.075＋0.032 3.5＋0.5
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

【寸法】CS-□-35 （通し軸用）

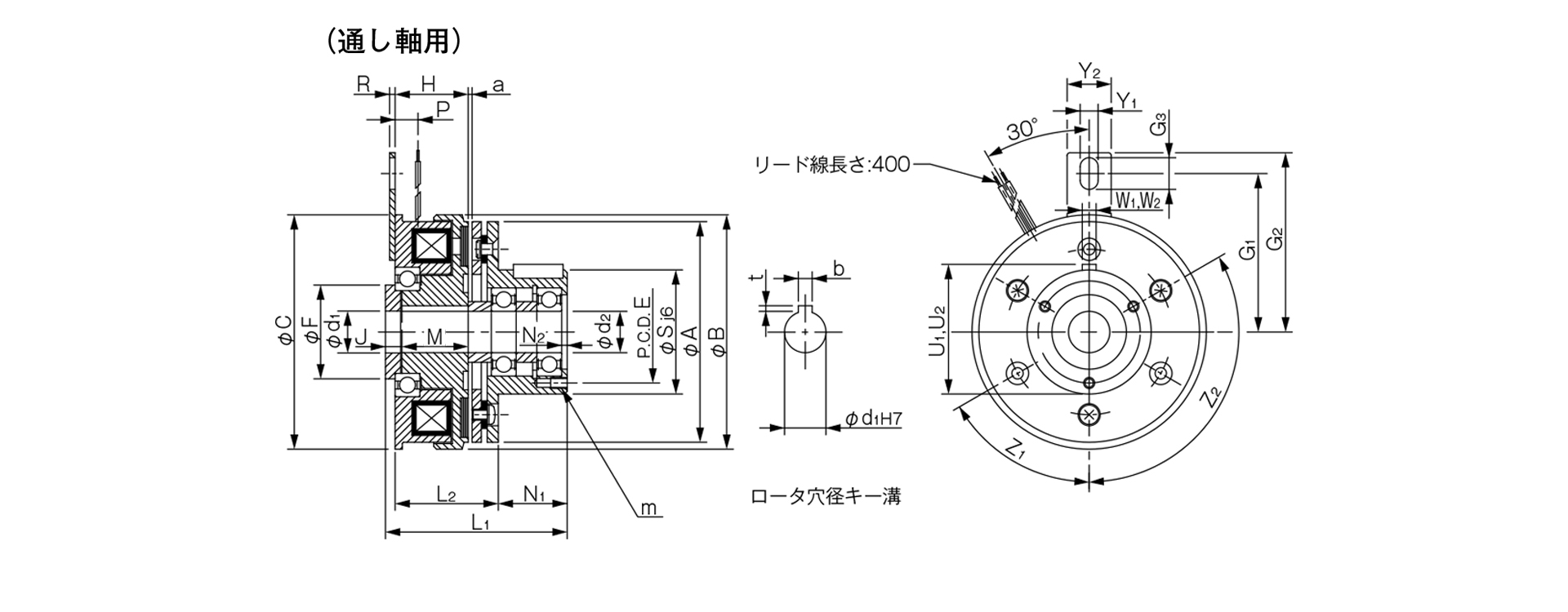

三木プーリの励磁作動形クラッチCSモデル（5型）ベアリング取り付け形（軸上取り付け用）寸法図 取付寸法および軸径寸法を示す寸法図
径方向・軸方向寸法表
単位［mm］
サイズ 径方向寸法 軸方向寸法
A1A2A3BCFG1G2G3V1V2V3Y1Y2HL1L2MJPRXa
06 63 46 34.5 67.5 67.5 24 42.5 50 9.5 3-3.1 3-6.3 3-5.5 4.5 14 24 31 28 22 5 7.3 2 2.5 0.2±0.05
08 80 60 41.7 85 85 34 57.5 65 11.5 3-4.1 3-8 3-7 6.5 16 26.5 34.5 31 24 6 8.3 2 2.85 0.2±0.05
10 100 76 51.5 106 106 40 62.5 70 11.5 3-5.1 3-11 3-9 6.5 16 30 39.6 36.1 27 6.5 9 2 3.3 0.2±0.05
12 125 95 61.5 133 133 45 77.5 85 11.5 3-6.1 3-12 3-11 6.5 16 33.5 44.5 40.5 30 7.5 9.3 2 3.3 0.3+0.05-0.1
16 160 120 79.5 169 169 58 100 112 18.5 3-8.2 3-15 3-14 8.5 25 37.5 50.5 46.5 34 7.5 11.7 3.2 3.5 0.3+0.05-0.1
20 200 158 99.5 212.5 212 75 125 138 18.5 3-10.2 3-18 3-16.2 8.5 25 44 60.4 55.4 40 9 13.4 3 4.9 0.50-0.2
25 250 210 124.5 264 250 100 155 173 24 4-12.2 4-22 4-20 12 30 53 68.9 65.9 47 9 18 6 5.5 0.50-0.2
軸穴寸法表
サイズ 軸穴寸法
d1H7 d2 JIS規格対応 JIS旧規格対応
bP9 t bE9 t
6 12 12 4－0.012－0.042 1.5＋0.50  4＋0.050＋0.020 1.5＋0.50
8 15 15 5－0.012－0.042 2＋0.50  5＋0.050＋0.020 2＋0.50
10 20 20 6－0.012－0.042 2.5＋0.50  5＋0.050＋0.020 2＋0.50
12 25 25 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.50
16 30 30 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.5
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

【寸法】CS-□-31 （突き合わせ軸用）

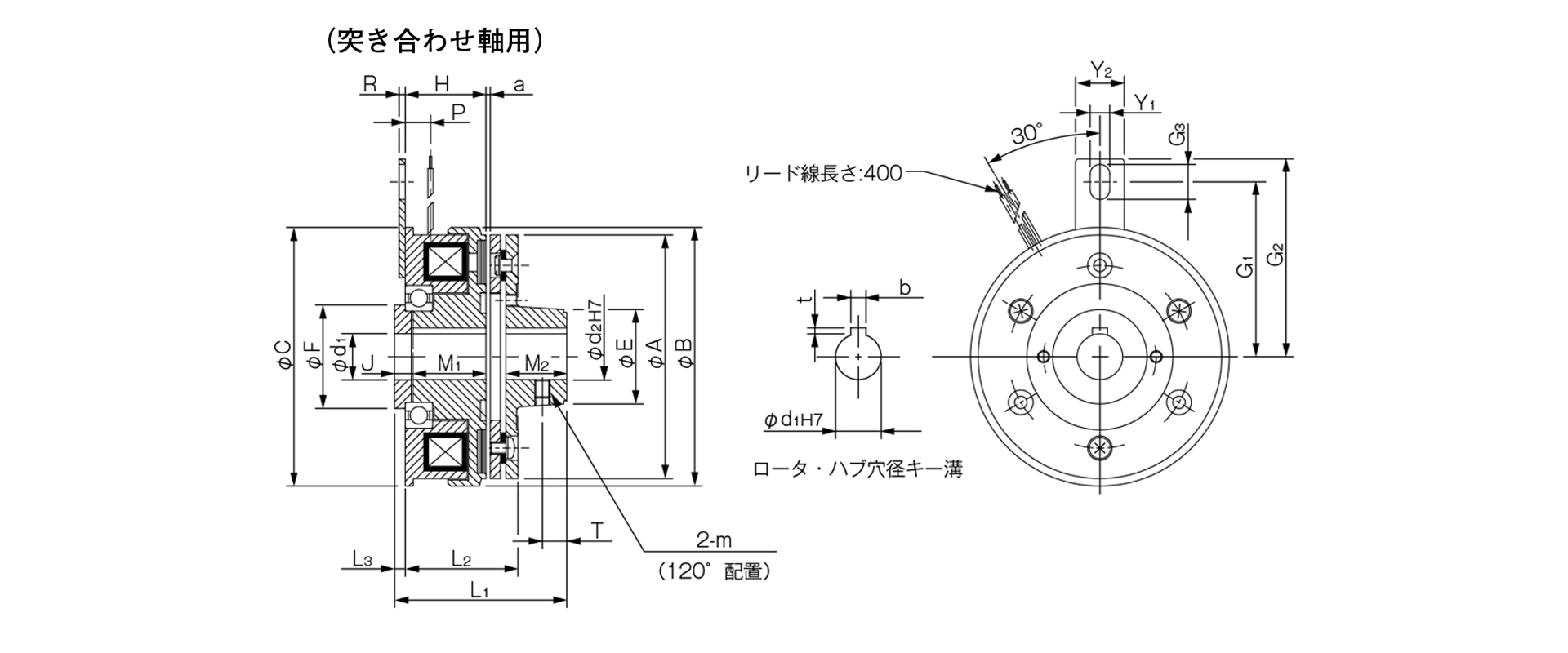

三木プーリの励磁作動形クラッチCSモデル（1型）ベアリング取り付け形（軸上取り付け用）寸法図 取付寸法および軸径寸法を示す寸法図
径方向・軸方向寸法表
単位［mm］
サイズ 径方向寸法 軸方向寸法
ABCEFG1G2G3Y1Y2mHL1L2L3M1M2JPRTa
06 63 67.5 67.5 26 24 42.5 50 9.5 4.5 14 M4 24 46 31.5 3 22 15 5 7.3 2 6 0.2±0.05
08 80 85 85 31 34 57.5 65 11.5 6.5 16 M5 26.5 54.5 35 3.5 24 20 6 8.3 2 8 0.2±0.05
10 100 106 106 41 40 62.5 70 11.5 6.5 16 M5 30 64.6 41.1 3.5 27 25 6.5 9 2 10 0.2±0.05
12 125 133 133 49 45 77.5 85 11.5 6.5 16 M6 33.5 74.5 46.5 4 30 30 7.5 9.3 2 12 0.3+0.05-0.1
16 160 169 169 65 58 100 112 18.5 8.5 25 M8 37.5 88.5 53.5 4 34 38 7.5 11.7 3.2 15 0.3+0.05
軸穴寸法表
サイズ 軸穴寸法
d1H7 d2H7 JIS規格対応 JIS旧規格対応
bP9 t bE9 t
6 12 12 4－0.012－0.042 1.5＋0.50  4＋0.050＋0.020 1.5＋0.50
8 15 15 5－0.012－0.042 2＋0.50  5＋0.050＋0.020 2＋0.50
10 20 20 6－0.012－0.042 2.5＋0.50  5＋0.050＋0.020 2＋0.50
12 25 25 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.50
16 30 30 8－0.015－0.051 3＋0.50  7＋0.061＋0.025 3＋0.5
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

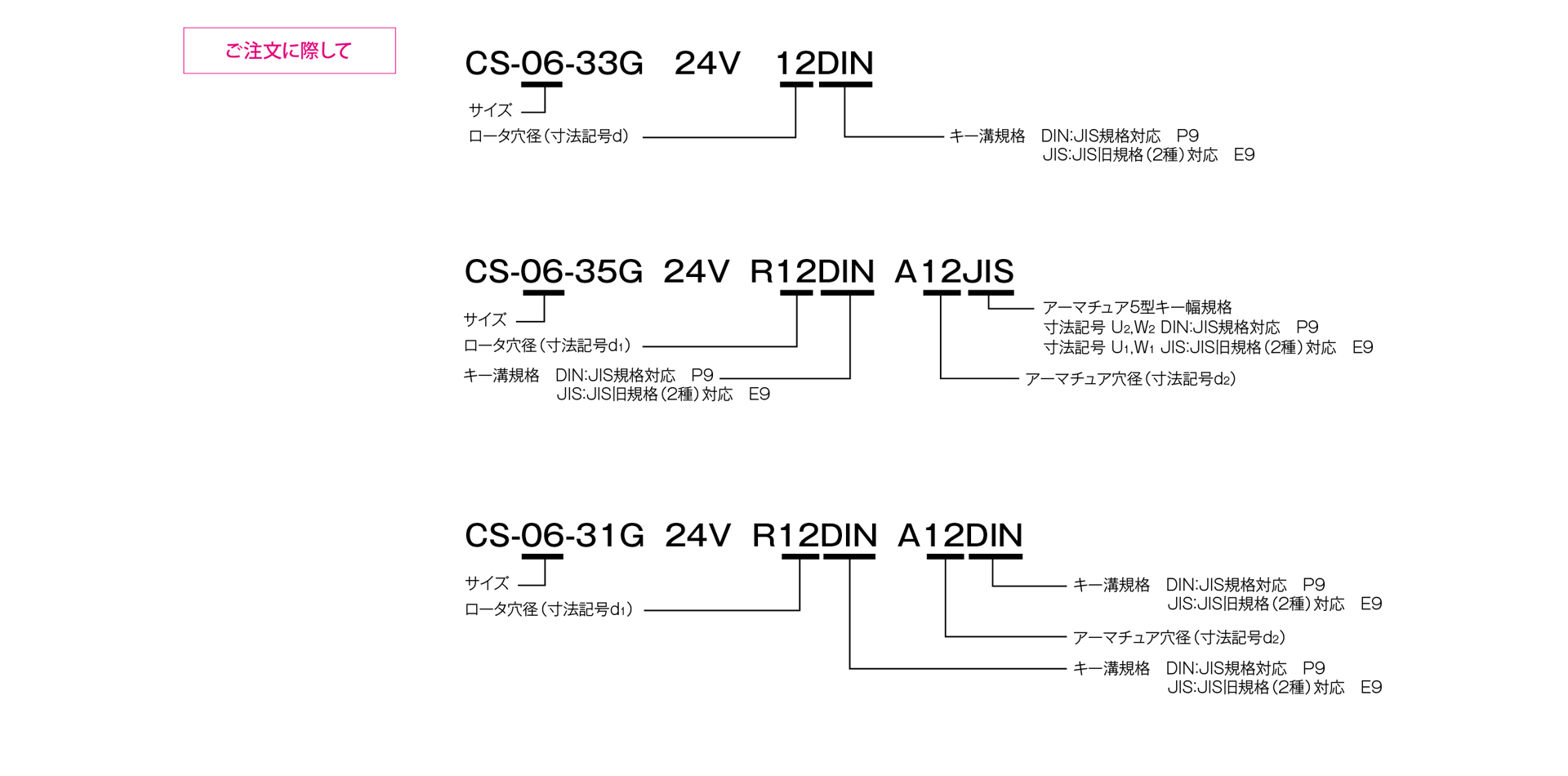

三木プーリのCSモデル（3/5/1型）励磁作動形クラッチ ベアリング取り付け形（軸上取り付け用）ご注文時の型式構成説明図
