励磁作動形クラッチベアリング取り付け形（軸上取り付け）モデル

回転体を軸上に取り付け、ステータと呼ばれるコイルは回り止めなどで支えます。この場合、フランジ取り付け形と異なりフランジ部分を印ろう合わせなどの精度を必要としないため比較的容易な取り付けが可能です。クラッチの構造や動作はフランジ取り付け形と同じです。

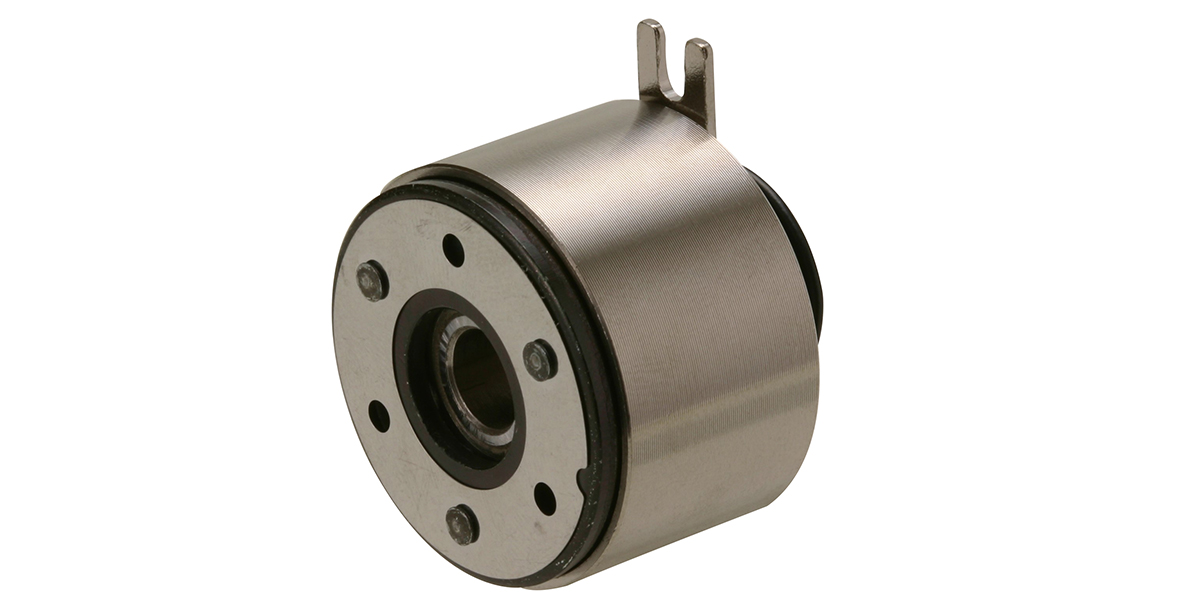

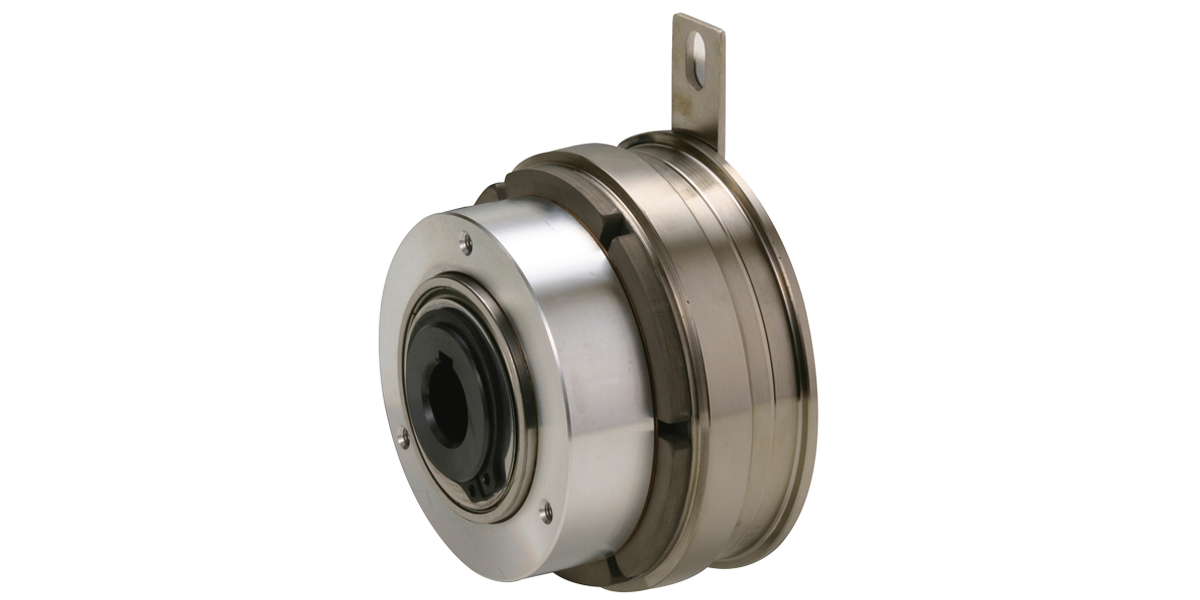

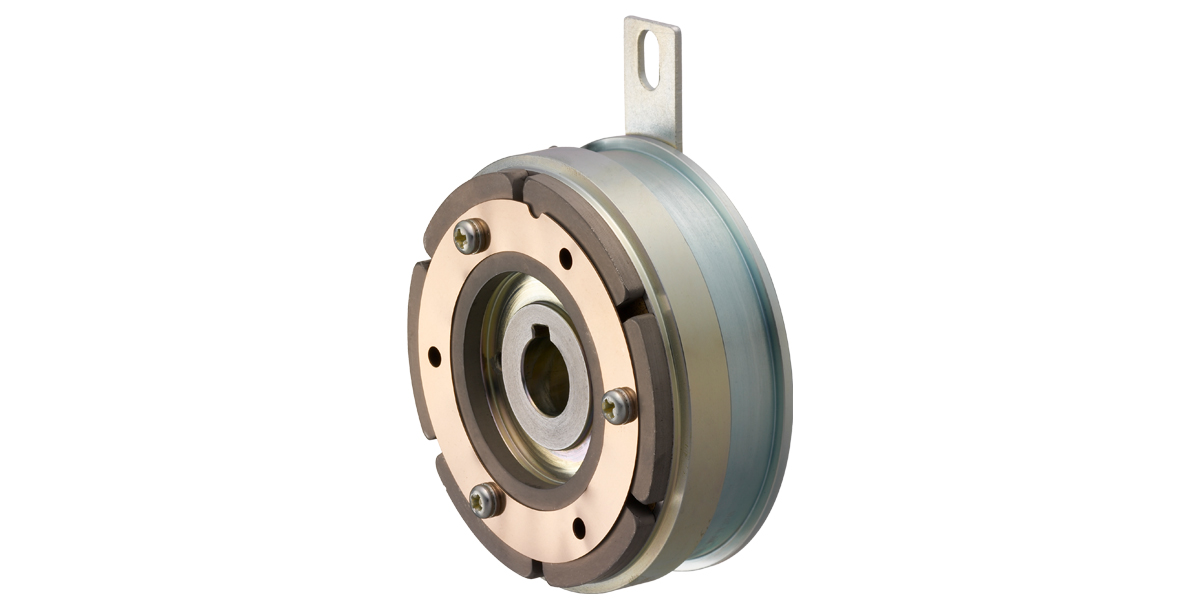

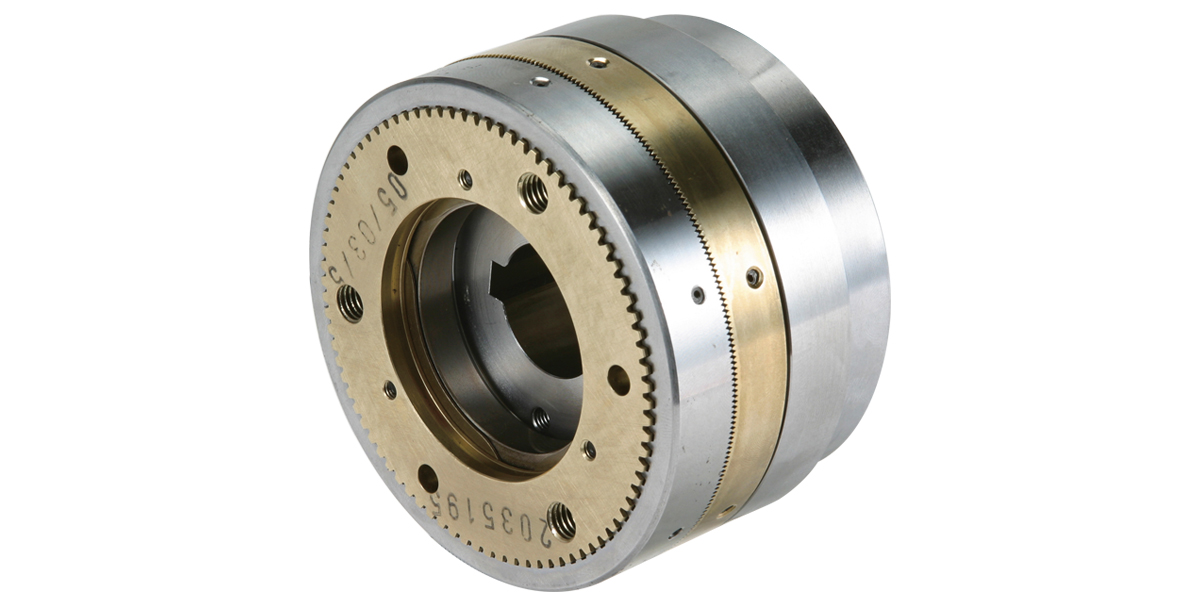

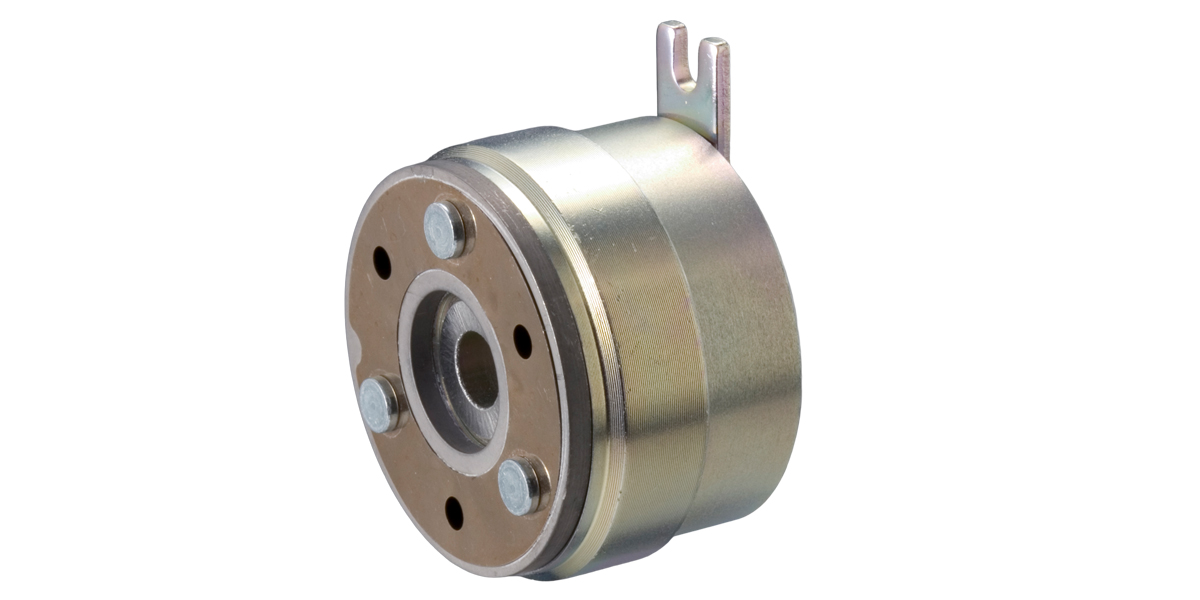

	102（33・35・31）タイプ	CSモデル	CYT モデル	ツースクラッチ 546モデル	CSZモデル
画像
仕様	コイルへの通電で作動する励磁作動型クラッチで、マイクロサイズと呼ばれる小型のラインアップです。	コイルへの通電で作動する励磁作動形クラッチで、標準サイズのラインアップです。	コイルへの通電で作動する励磁作動型クラッチで、小型のカスタムタイプです。	動力の伝達を歯のかみ合いでおこなうため大きなトルク伝達が可能な電磁クラッチです。	コイルへの通電で作動する励磁作動形クラッチで、面倒な隙間調整を済ませた組み立て済みモデルです。
クラッチトルク	0.4N･m～2.4N･m	5N･m～320N･m	0.4N・m~1.0N・m	17.5N･m～2200N･m	2.4~10
使用雰囲気温度	-10℃～40℃	-10℃～40℃	-10~40℃	0℃～40℃	-1-~+40
バックラッシ	ゼロ	ゼロ	ゼロ	極小	ゼロ
CAD 会員限定	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
カタログ	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
取扱説明書	ダウンロード	ダウンロード	ダウンロード	ダウンロード	ダウンロード
詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ	詳細ページ
