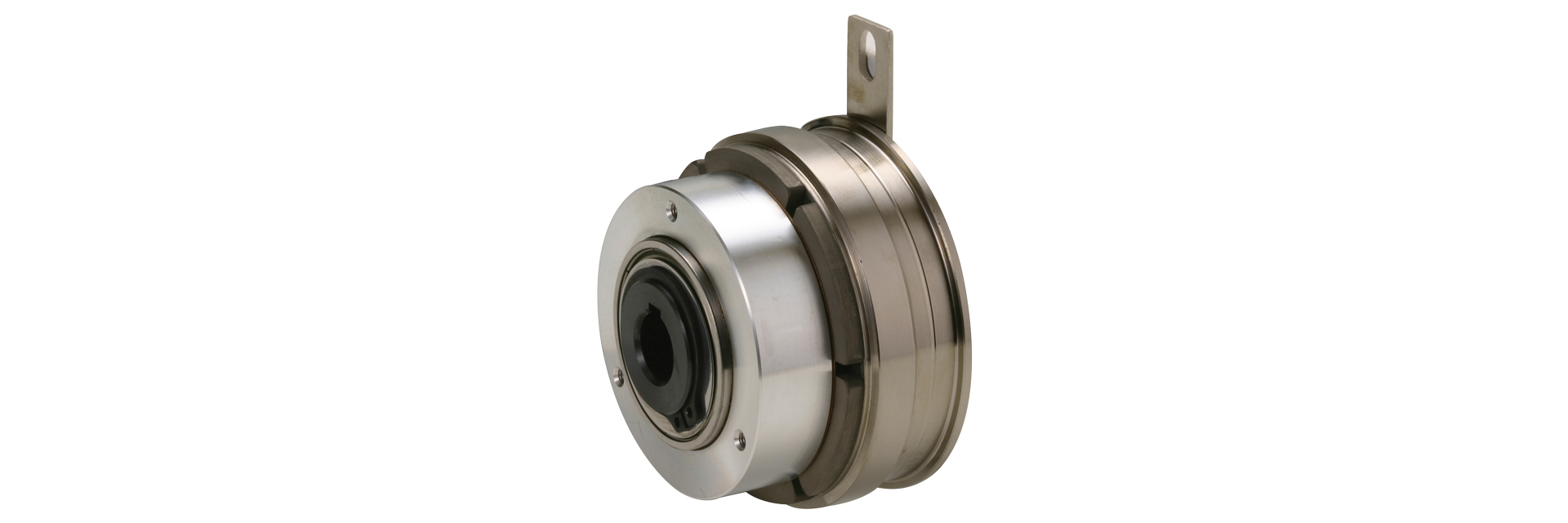

CSZモデル（励磁作動クラッチ_ワンタッチ取付け形）
コイルへの通電で作動する励磁作動形クラッチで、ベアリング取り付け、通し軸用のCS（35）タイプをベースに一体構造設計したモデルです。一体構造ですから、隙間調整や同心度、偏心調整などわずらわしい取り付け時間を大幅に短縮することができます。
【仕様】
| 型式 | サイズ | 動摩擦 トルク Td ［N・m］ | 静摩擦 トルク Ts ［N・m］ | コイル （at20℃） | 耐熱 クラス | リード線 | 最高 回転 速度 ［min－1］ | 回転部 慣性モーメントJ | 空隙再調整 までの 総仕事 ET［J］ | アーマチュア 吸引 時間 ta［s］ | トルク 立上り 時間 tp［s］ | トルク 消滅 時間 td［s］ | 使用 ベアリング | 質量 ［kg］ | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 電圧 ［V］ | 容量 ［W］ | 電流 ［A］ | 抵抗 ［Ω］ | UL スタイル | サイズ | ロータ ［kg・m2］ | アーマチュア ［kg・m2］ | ||||||||||||
| CSZ-05-35 | 05 | 2.4 | 2.4 | DC24 | 10 | 0.42 | 57 | B | UL3398 | AWG22 | 1800 | 2.87×10－5 | 2.43×10－5 | 9×106 | 0.017 | 0.035 | 0.023 | 6902ZZ | 0.38 |
| CSZ-06-35 | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | UL3398 | AWG22 | 1800 | 8.94×10－5 | 7.57×10－5 | 29×106 | 0.023 | 0.050 | 0.010 | 6904ZZ | 0.67 |
| CSZ-08-35 | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | UL3398 | AWG18 | 1800 | 2.41×10－4 | 2.08×10－4 | 60×106 | 0.025 | 0.064 | 0.020 | 6906ZZ | 1.23 |
- 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

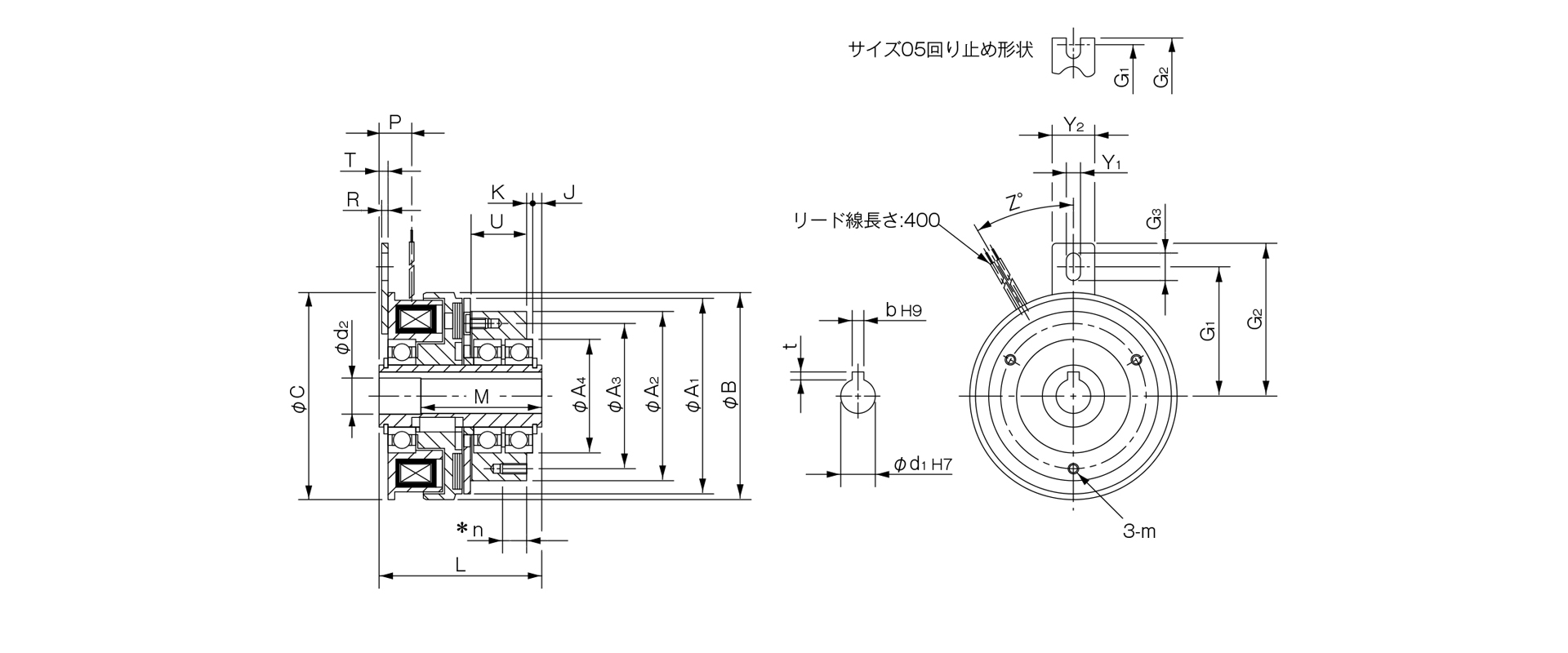

【寸法】
| サイズ | 径方向寸法 | 軸方向寸法 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A1 | A2 | A3 | A4 | B | C | G1 | G2 | G3 | Y1 | Y2 | J | K | L | M | P | R | T | U | Z | m | n* | |
| 05 | 50 | 47 | 38 | 280－0.009 | 54 | 50 | 28 | 31 | － | 3.1 | 8 | 2.1 | 2 | 47.2 | 33 | 7.9 | 1.6 | 1.9 | 14 | 180 | M4 | 6 |
| 06 | 63 | 55 | 46 | 370－0.011 | 67.5 | 67.5 | 42.5 | 50 | 9.5 | 4.5 | 14 | 2.5 | 2.3 | 53.5 | 40 | 9.8 | 2 | 2.5 | 18 | 30 | M4 | 6 |
| 08 | 80 | 70 | 60 | 470－0.011 | 85 | 85 | 57.5 | 65 | 11.5 | 6.5 | 16 | 3 | 2.5 | 58 | 43 | 11.5 | 2 | 3 | 18.5 | 30 | M4 | 8 |
| サイズ | 軸穴寸法 | |||
|---|---|---|---|---|
| d1 H7 | d2 | b H9 | t | |
| 05 | 10 | 10.2 | 3＋0.0300 | 1.2＋0.30 |
| 06 | 12 | 12.2 | 4＋0.0300 | 1.8＋0.30 |
| 08 | 15 | 15.2 | 5＋0.0300 | 2.3＋0.30 |
- ＊印部クラッチハブに取り付けるためのボルト長さは、n寸法以下となるように選定してください。
- 取り付け方法などに関しては、設計上の確認事項でご確認ください。
