CYTモデル（マイクロ励磁作動形クラッチ_カスタムタイプ）

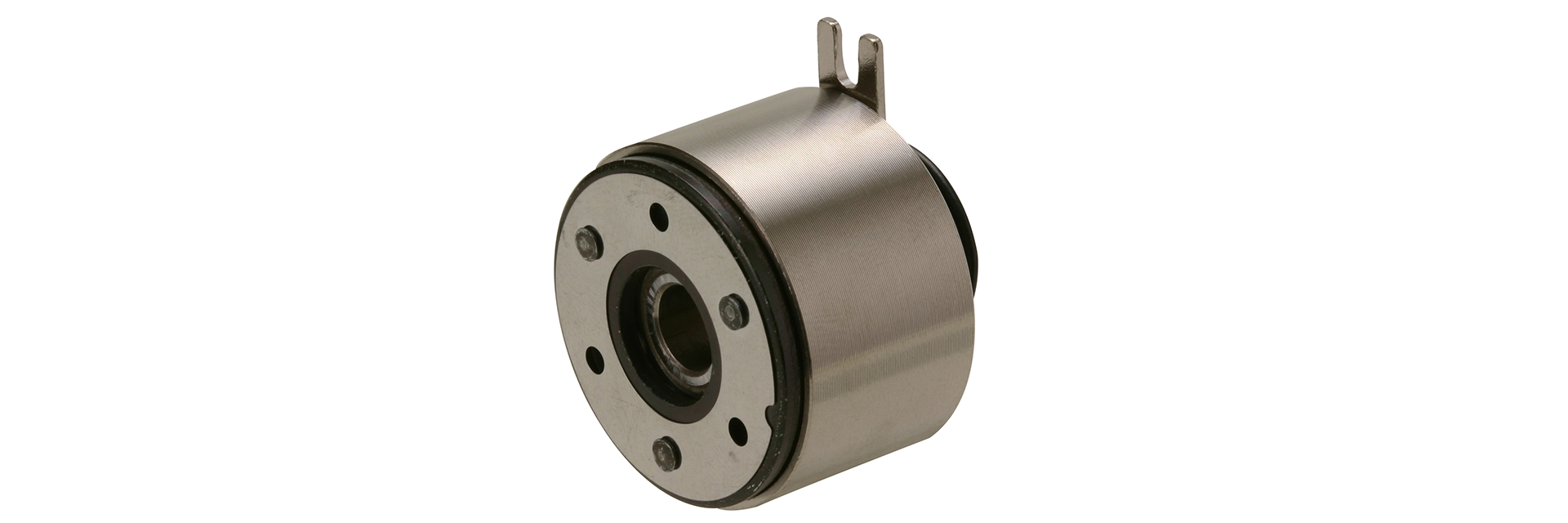

三木プーリの励磁作動形クラッチ CYT[33B]タイプ フランジ取り付け形製品画像（壁面取り付け用・電磁クラッチ・産業用駆動制御）
カタログ ダウンロード
会員限定 3D CADダウンロード
取扱説明書 ダウンロード
ステータは、軸上に簡単にセットできるベアリング取り付け形（ボールベアリングタイプ）。アーマチュア３型にプーリ・歯車をアッセンブリしたり、そしてこれに、軸を組合わせたり、お客様の要望にあわせた多彩なカスタム製品の実績が多数あります。

【仕様】

型式 サイズ 動摩擦トルクTd［N・m］ コイル（at20℃） 耐熱クラス リード線 最高回転速度［min－1］ 回転部慣性モーメント　J 許容連結仕事Eeaℓ［J］ 総仕事ET［J］ アーマチュア吸引時間ta［s］ トルク立上り時間tp［s］ トルク消滅時間td［s］ 質量［kg］
電圧［V］ 容量［W］ 電流［A］ 抵抗［Ω］ ULスタイル サイズ アーマチュア［kg・m2］ ロータ［kg・m2］
CYT-025-33B 025 0.4 DC24 4.5 0.188 128 B UL3398 AWG26 3600 1.00×10－6 1.43×10－6 800 1.0×106 0.014 0.028 0.030 0.07
CYT-03-33B 03 0.5 DC24 5.5 0.23 105 B UL3398 AWG26 3600 1.30×10－6 1.85×10－6 900 1.5×106 0.015 0.030 0.040 0.13
CYT-04-33B 04 1.0 DC24 5.9 0.25 98 B UL3398 AWG26 3600 5.15×10－6 1.00×10－5 1900 2.0×106 0.030 0.040 0.040 0.26
  • 動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
  • 電源電圧変動は、コイル電圧の± 10％以内に抑えてください。また、通電率が50％を超えないようにご注意ください。
  • 回転部慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】ベアリング取付形

CYT-025-33B(上段) 　CYT-□-33B( 下段)

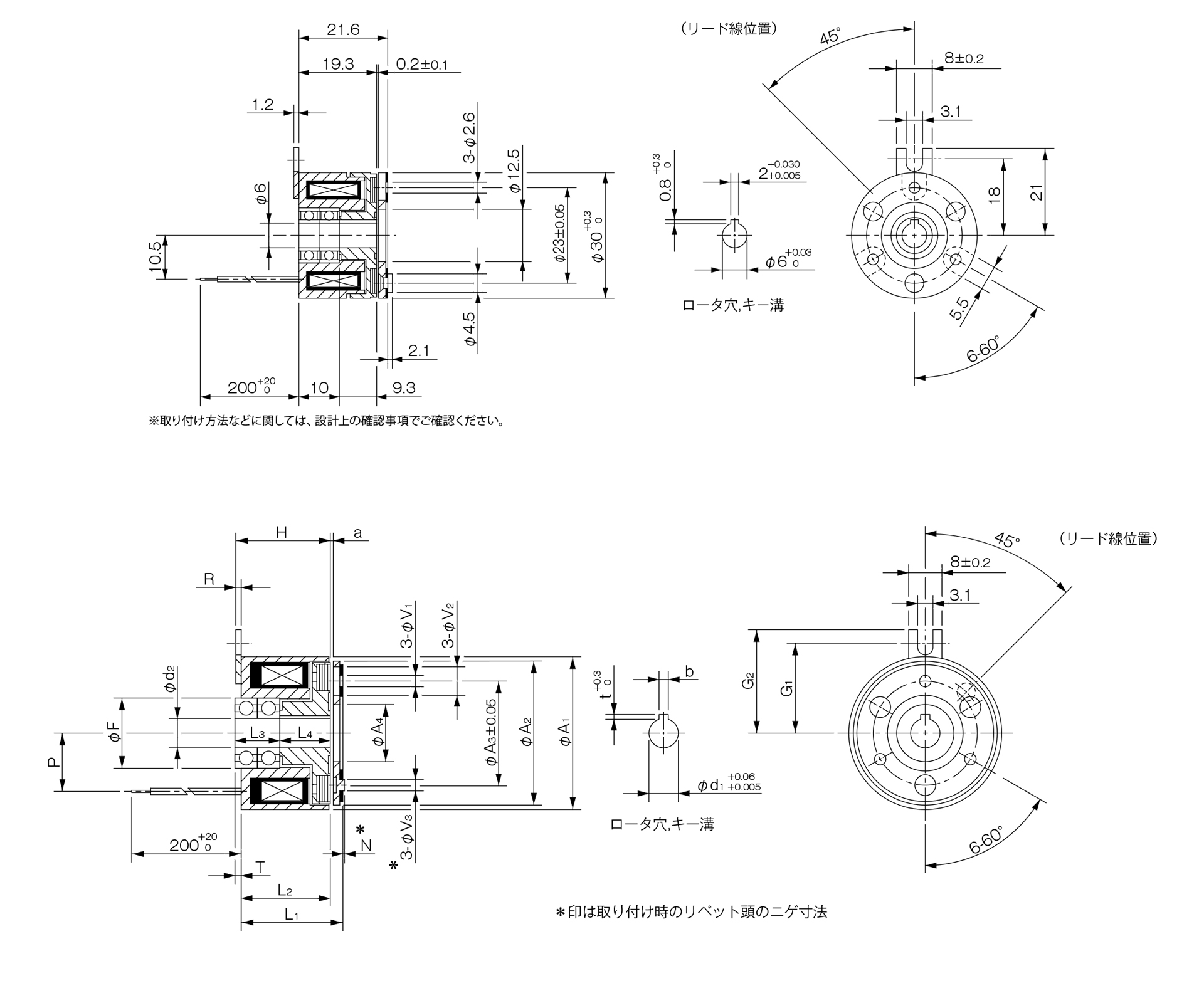

三木プーリの励磁作動形クラッチCYTモデル33Bタイプフランジ取り付け形（壁面取り付け用）寸法図 取付寸法および主要部寸法を示す寸法図
寸法表
単位［mm］
サイズ 呼び径 径方向寸法 軸方向寸法 軸穴寸法
A1 A2 A3 A4 F V1 V2 V3 G1 G2 H R L1 L2 L3 L4 P N T a d2 d1 b t
03 6 34 32 23 12.5 15 3-2.6 3-5.5 3-6 20 23 21 1.2 22.2 19.8 10 11.3 13 3 1.5 0.2±0.05 6 6 2＋0.030－0.005 0.8＋0.30
8 34 32 23 12.5 16 3-2.6 3-5.5 3-6 20 23 21 1.2 22.2 19.8 10 11.3 13 3 1.5 0.2±0.05 8 8 2＋0.030－0.005 0.8＋0.30
04 8 45 42 30 18.5 19 3-3.1 3-6 3-6 25 28 25.3 1.2 26.8 24.1 12 13 17.5 3.5 0.9 0.2＋0.05－0.1 8 8 2＋0.030－0.005 0.8＋0.30
10 45 42 30 18.5 19 3-3.1 3-6 3-6 25 28 25.3 1.2 26.8 24.1 14 11 17.5 3.5 0.9 0.2＋0.05－0.1 10 10 3＋0.025－0 1.2＋0.3
  • 寸法記号N 及びV3 は取り付け時のリベット頭のニゲ寸法を示しています。
  • 取り付け方法などに関しては、設計上の確認事項でご確認ください。

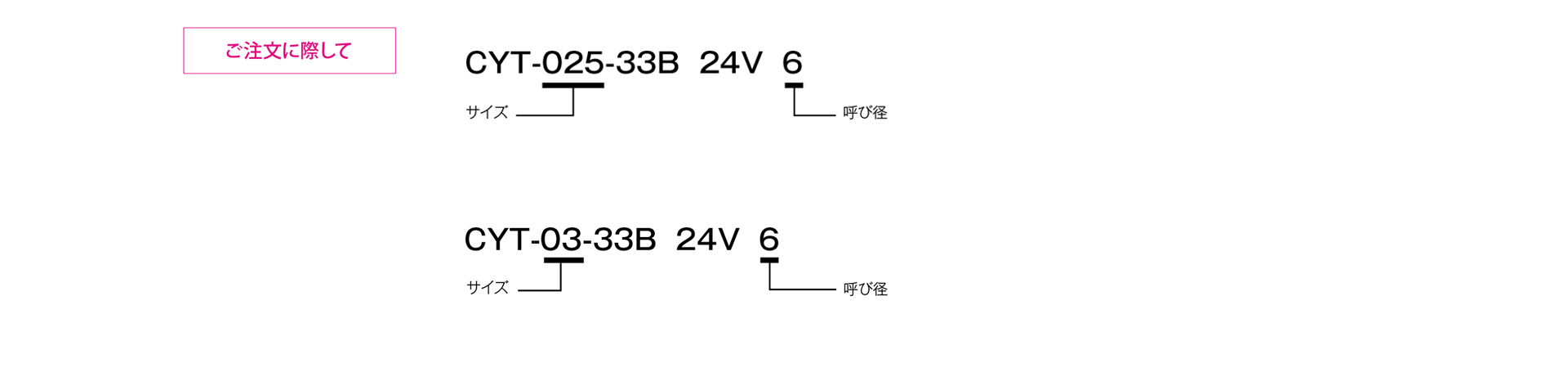

三木プーリのCYTモデル 33Bタイプ 励磁作動形クラッチ フランジ取り付け形（壁面取り付け用）ご注文時の型式構成説明図
