SD差動形
【仕様】
型 式 | 構 造 | 指針数 | 回転比 | 質量 [kg] |
---|---|---|---|---|
SD - 50 | 差動型 | - | 1/20 | 0.06 |
SD - 100 | 差動型 | - | 1/25,1/50 | 0.27 |

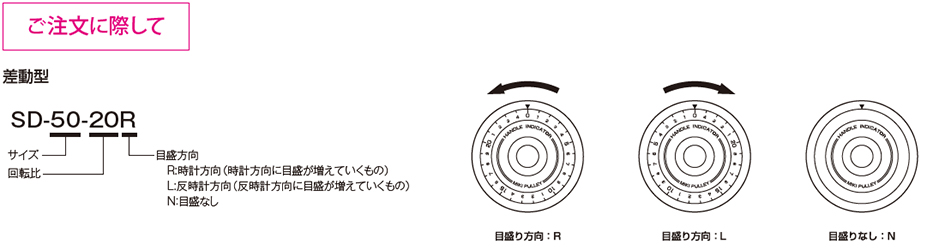

※SD-50、SD-100のみ、目盛盤の目盛なし(N型)もあります。
※差動型:主動盤(ハンドル)を回すと、目盛盤も同方向へ動きます。

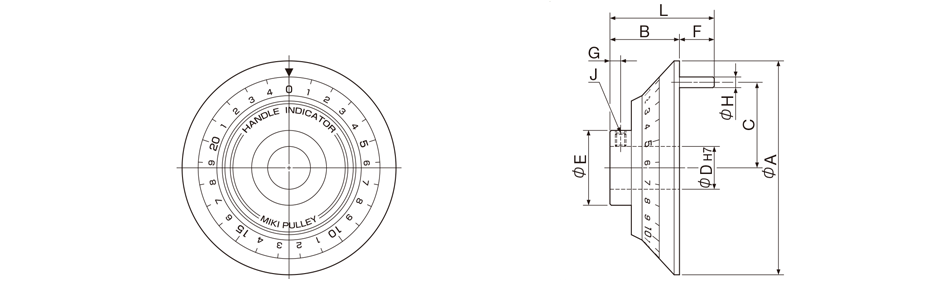

【寸法】
型式 | A | B | C | D | E | F | G | H | J | L | 質量 [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|
SD - 50 - □□ | 50 | 23 | 20 | 12 | 22 | 5 | 4 | 5 | M4 | 28 | 0.06 |
SD -100 - □□ | 100 | 32 | 40 | 20 | 36 | 17 | 5 | 6 | M6 | 49 | 0.27 |
