技術資料

使用事例

ダイシングソー

使用製品型式SFC

サーボモータとボールネジの連結にサーボフレックス。半導体ウェハの超精密加工に使用されています。

【使用装置全体イメージ】

ダイシングソーにおける金属板ばねカップリング使用装置全体イメージ

【拡大イメージ】

ダイシングソーにおける金属板ばねカップリング使用装置拡大イメージ

チップマウンタ

使用製品型式SFC

チップマウンタのヘッド部にサーボフレックスカップリング。

【使用装置全体イメージ】

チップマウンタにおける金属板ばねカップリング使用装置全体イメージ

【拡大イメージ】

チップマウンタにおける金属板ばねカップリング使用装置拡大イメージ

CNC旋盤

使用製品型式SFF

サーボモータと送り軸の連結に超高剛性カップリングSFFモデル。従来モデルと比べて許容トルクが高く、カップリングのダウンサイジングと慣性モーメントの低減が可能に。

【使用装置全体イメージ】

CNC旋盤における金属板ばねカップリング使用装置全体イメージ

【拡大イメージ】

CNC旋盤における金属板ばねカップリング使用装置拡大イメージ

ステッピングモータ

使用製品型式STF

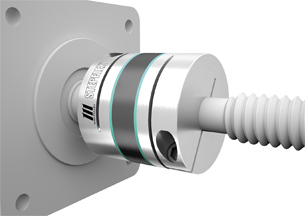

ステッピングモータとボールねじの連結に高減衰性能ステップフレックスカップリング

【使用装置全体イメージ】

ステッピングモータにおける高減衰性能ゴムカップリング使用装置全体イメージ

【拡大イメージ】

ステッピングモータにおける高減衰性能ゴムカップリング使用装置拡大イメージ

真空ポンプ

使用製品型式ALS R

駆動部の連結にスターフレックスカップリング。シンプルな構造で、メンテナンスが簡単。

【使用装置全体イメージ】

真空ポンプにおけるジョーカップリング使用装置全体イメージ

【拡大イメージ】

真空ポンプにおけるジョーカップリング使用装置拡大イメージ

昇降機用ジャッキ

使用製品型式ALS B

モータとジャッキの直結部にスターフレックスカップリング

【使用装置全体イメージ】

昇降機用ジャッキにおけるジョーカップリング使用装置全体イメージ

【拡大イメージ】

昇降機用ジャッキにおけるジョーカップリング使用装置拡大イメージ

入退場ゲート

使用製品型式ALS+111

入退場ゲートのフラップ保持にALS+励磁作動形ブレーキ111モデルを採用。

【使用装置全体イメージ】

入退場ゲートにおける励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

入退場ゲートにおける励磁作動形ブレーキ使用装置拡大イメージ

ワイヤー放電加工機

使用製品型式 CPU

ワイヤ送り部にパラフレックス。カップリング反力低減のために採用。

【使用装置全体イメージ】

ワイヤー放電加工機におけるパラフレックス使用装置全体イメージ

【拡大イメージ】

ワイヤー放電加工機におけるパラフレックス使用装置拡大イメージ

プレジャーボート

使用製品型式CF-A OZ

エンジンとプロペラの連結にセンタフレックスカップリング、フローティングシャフト(高速回転)型を採用。

【使用装置全体イメージ】

プレジャーボートにおける原動機用ゴム・樹脂カップリング使用装置全体イメージ

【拡大イメージ】

プレジャーボートにおける原動機用ゴム・樹脂カップリング使用装置拡大イメージ

エンジン試験機

使用製品型式CF-A

エンジンと電気動力計の連結にセンタフレックスカップリング

【使用装置全体イメージ】

エンジン試験機における原動機用ゴム・樹脂カップリング使用装置全体イメージ

【拡大イメージ】

エンジン試験機における原動機用ゴム・樹脂カップリング使用装置拡大イメージ

全油圧式ショベル

使用製品型式CF-H

エンジンとポンプの連結にセンタフレックスカップリング

【使用装置全体イメージ】

全油圧式ショベルにおける原動機用ゴム・樹脂カップリング使用装置全体イメージ

【拡大イメージ】

全油圧式ショベルにおける原動機用ゴム・樹脂カップリング使用装置拡大イメージ

印刷機

使用製品型式SFC+ETP

送りロールの固定にETPブッシュ。ロールと軸との固定が簡単・高精度かつ軸方向の寸法を短くすることが可能。

【使用装置全体イメージ】

印刷機における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

印刷機における摩擦式締結具使用装置拡大イメージ

ペットボトル成形機

使用製品型式ETP-T

金型固定軸とインデックス供給部の軸締結にETPブッシュ。ボルト1本での締結により、調整時間の大幅な短縮が可能に。

【使用装置全体イメージ】

ペットボトル成形機における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

ペットボトル成形機における摩擦式締結具使用装置拡大イメージ

充填機

使用製品型式ETP-T+PSL

整列テーブルと整列スクリューの位相合わせにETPブッシュ

【使用装置全体イメージ】

充填機における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

充填機における摩擦式締結具使用装置拡大イメージ

食品加工機

使用製品型式ETP-E R

食品加工機にETPブッシュステンレス仕様。洗浄の必要な箇所や水のかかる箇所への採用が可能。

【使用装置全体イメージ】

食品加工機における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

食品加工機における摩擦式締結具使用装置拡大イメージ

製本機

使用製品型式ETP-A

タイミングプーリの固定にETP-Aモデル。

【使用装置全体イメージ】

製本機における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

製本機における摩擦式締結具使用装置拡大イメージ

ベルトシステム

使用製品型式ETP-A C

複雑なタイミングベルトの位置あわせにETP-Aモデル。

【使用装置全体イメージ】

ベルトシステムにおける摩擦式締結具使用装置全体イメージ

【拡大イメージ】

ベルトシステムにおける摩擦式締結具使用装置拡大イメージ

駐車場

使用製品型式PSL-K

遮断棒の位置合わせと固定にポジロックPSL-Kモデル。

【使用装置全体イメージ】

駐車場における摩擦式締結具使用装置全体イメージ

【拡大イメージ】

駐車場における摩擦式締結具使用装置拡大イメージ

無人搬送ロボット

使用製品型式BXR LE

製造・物流現場で導入されている無人搬送ロボットに無励磁作動形ブレーキBXR LEモデル。
コンパクトで消エネタイプの無励磁ブレーキ、使用装置の小型化に貢献します。

【使用装置全体イメージ】

無人搬送ロボットにおける無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

無人搬送ロボットにおける無励磁作動形ブレーキ使用装置拡大イメージ

垂直多関節ロボット①

使用製品型式BXR LE

垂直多関節ロボットに、専用コントローラで制御することで超薄型を実現した無励磁作動形ブレーキBXR LEモデル。超薄型のため、ブレーキを出力軸に搭載し限られたスペースを有効に利用。専用コントローラで省エネも実現。

【使用装置全体イメージ】

垂直多関節ロボットにおける超薄型無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

垂直多関節ロボットにおける超薄型無励磁作動形ブレーキ使用装置拡大イメージ

垂直多関節ロボット②

使用製品型式BXR(カスタマイズ品)

モータの中空軸化により、軸外径が拡大。 従来のブレーキでは軸を通すことができなかったが、
ブレーキステータ・ロータハブ内径を拡大したブレーキを専用設計し、中空軸に対応。

【使用装置全体イメージ】

垂直多関節ロボットにおける無励磁作動形ブレーキ(中空軸対応)使用装置全体イメージ

【拡大イメージ】

垂直多関節ロボットにおける無励磁作動形ブレーキ(中空軸対応)使用装置拡大イメージ

多関節ロボット

使用製品型式BXR

アームの保持にBXRスプラインタイプ。薄型設計による省スペース化と、軽量ロータ採用による空転磨耗の大幅な低減。

【使用装置全体イメージ】

多関節ロボットにおける無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

多関節ロボットにおける無励磁作動形ブレーキ使用装置拡大イメージ

フォークリフト

使用製品型式BXH

電動フォークリフトに無励磁作動形ブレーキBXHモデル。
コンパクトで高トルクな設計。

【使用装置全体イメージ】

フォークリフトにおける無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

フォークリフトにおける無励磁作動形ブレーキ使用装置拡大イメージ

高所作業車

使用製品型式BXR

駆動モータの保持ブレーキとしてBXRモデル。
薄型設計により省スペース化に貢献。

【使用装置全体イメージ】

高所作業車における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

高所作業車における無励磁作動形ブレーキ使用装置拡大イメージ

工作機械の縦軸

使用製品型式BXW

落下防止に無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

工作機械の縦軸における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

工作機械の縦軸における無励磁作動形ブレーキ使用装置拡大イメージ

風力発電装置

風力発電機のピッチ駆動装置に無励磁作動形ブレーキBXW大型サイズ。

【使用装置全体イメージ】

風力発電装置における大型無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

風力発電装置における大型無励磁作動形ブレーキ使用装置拡大イメージ

Z軸ボールねじ

使用製品型式 SFF + BXR(アッセンブリ仕様)

安全基準により、ブレーキ付きモータのほかにブレーキがもう1台必要となった。
カップリングのサーボフレックスSFF モデルと、ロータハブを一体化し、スペースを犠牲にすることなく、
ブレーキを設置し、ボールねじ(垂直軸)の保持が可能に。

【使用装置全体イメージ】

Z軸ボールねじにおける無励磁作動形ブレーキ(アッセンブリ仕様)使用装置全体イメージ

【拡大イメージ】

Z軸ボールねじにおける無励磁作動形ブレーキ(アッセンブリ仕様)使用装置拡大イメージ

電動バルブ

使用製品型式BXW

バルブ位置保持のためサーボモータに無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

バルブ位置保持のためサーボモータにおける無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

バルブ位置保持のためサーボモータにおける無励磁作動形ブレーキ使用装置全体イメージ

CNCミシン

使用製品型式BXW

ステッピングモータ、シャフトの制御に無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

ステッピングモータ、シャフトの制御における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

ステッピングモータ、シャフトの制御における無励磁作動形ブレーキ使用装置全体イメージ

パラボナアンテナ

使用製品型式BXW

動作位置の保持に無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

動作位置の保持における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

動作位置の保持における無励磁作動形ブレーキ使用装置全体イメージ

NDT X線装置

使用製品型式BXW

Z軸、Y軸の保持に無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

Z軸、Y軸の保持における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

Z軸、Y軸の保持における無励磁作動形ブレーキ使用装置全体イメージ

スカラロボット

使用製品型式 BXW

ベルト破断時の先端上下(垂直)軸の保持、安全確保に無励磁作動形ブレーキBXWモデル。

【使用装置全体イメージ】

スカラロボットのベルト破断時の先端上下(垂直)軸の保持、安全確保における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

スカラロボットのベルト破断時の先端上下(垂直)軸の保持、安全確保における無励磁作動形ブレーキ使用装置拡大イメージ

電気式
チェーンブロック

使用製品型式BXL

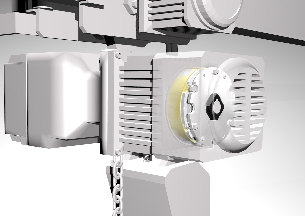

作業現場で重量物を上げ下げする電気式チェーンブロックに無励磁作動形ブレーキBXLモデル。
トルクの変動が小さく安定した制動によって作業の安全を守ります。

【使用装置全体イメージ】

電気式チェーンブロックにおける無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

電気式チェーンブロックにおける無励磁作動形ブレーキ使用装置拡大イメージ

立体駐車場

使用製品型式BXL

立体駐車場用のギヤードモータに無励磁作動形ブレーキBXLモデル。
耐磨耗性の高い摩擦材を使用しており、長寿命です。

【使用装置全体イメージ】

立体駐車場における無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

立体駐車場における無励磁作動形ブレーキ使用装置拡大イメージ

医療機器

使用製品型式BXW+SFC

画像診断システムの動力伝達と位置保持に金属板ばねカップリングSFCと、消音ばね採用の無励磁作動形ブレーキBXW。静粛性向上に貢献。

【使用装置全体イメージ】

医療機器における属板ばねカップリングと無励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

医療機器における属板ばねカップリングと無励磁作動形ブレーキ使用装置拡大イメージ

インクジェット印刷機

使用製品型式 112

インクジェット印刷機のクリーニングヘッドに小型励磁作動形ブレーキ112。高性能かつコンパクトな小型ブレーキ。

【使用装置全体イメージ】

インクジェット印刷機における小型励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

インクジェット印刷機における小型励磁作動形ブレーキ使用装置拡大イメージ

自動梱包機

使用製品型式 CS

バンドの動作切り替えに励磁作動形クラッチ・ブレーキCSモデル。トルク特性、応答性、耐久性などクラッチに必要な性能全てにすぐれている、一般産業機械全般に適合するクラッチ。

【使用装置全体イメージ】

自動梱包機における励磁作動形クラッチ・ブレーキ使用装置全体イメージ

【拡大イメージ】

イ自動梱包機における励磁作動形クラッチ・ブレーキ使用装置拡大イメージ

特殊車輛

使用製品型式111

補助脚昇降部に励磁作動形ブレーキ111モデル。

【使用装置全体イメージ】

特殊車輛における励磁作動形ブレーキ使用装置全体イメージ

【拡大イメージ】

特殊車輛における励磁作動形ブレーキ使用装置拡大イメージ

食品用容器検査装置

搬送駆動部に円筒型リニアモータシステム。JIS保護等級はIP65です。

【使用装置全体イメージ】

食品用容器検査装置におけるリニアシャフトドライブ使用装置全体イメージ

【拡大イメージ】

食品用容器検査装置におけるリニアシャフトドライブ使用装置拡大イメージ

FPD製造装置

液晶リペア装置に円筒型リニアモータシステム。高速化と粉じんの発生を低減。

【使用装置全体イメージ】

FPD製造装置におけるリニアシャフトドライブ使用装置全体イメージ

【拡大イメージ】

FPD製造装置におけるリニアシャフトドライブ使用装置拡大イメージ

食品製造装置

液体の入ったカップの搬送に円筒型リニアモータシステム
エアシステムと比べて微妙な速度調整が可能な上、JIS 保護等級IP65 のため、装置の洗浄が容易。

【使用装置全体イメージ】

食品製造装置におけるリニアシャフトドライブ使用装置全体イメージ

【拡大イメージ】

食品製造装置におけるリニアシャフトドライブ使用装置拡大イメージ

食品搬送

卵焼きの搬送コンベアに円筒型リニアモータシステム
可動子を固定することでエアシリンダを置き換え、電動化。

【使用装置全体イメージ】

食品搬送におけるリニアシャフトドライブ使用装置全体イメージ

【拡大イメージ】

食品搬送におけるリニアシャフトドライブ使用装置拡大イメージ

モータ支持台

使用製品型式DR-S

振動スクリーンの加振モータの支持にロスタサスペンションユニットDR-Sモデル。

【使用装置全体イメージ】

モータ支持台におけるロスタサスペンションユニット使用装置全体イメージ

【拡大イメージ】

モータ支持台におけるロスタサスペンションユニット使用装置拡大イメージ

コンプレッサ

使用製品型式ESL

大型コンプレッサの防振にロスタ防振マウントESLモデル。

【使用装置全体イメージ】

コンプレッサにおけるロスタ防振マウント使用装置全体イメージ

【拡大イメージ】

コンプレッサにおけるロスタ防振マウント使用装置拡大イメージ

コンベア

使用製品型式NSE

チェーンのたるみ吸収にロスタテンショナーNSE モデル。

【使用装置全体イメージ】

コンベアにおけるロスタテンショナー使用装置全体イメージ

【拡大イメージ】

コンベアにおけるロスタテンショナー使用装置拡大イメージ

コンベア用
センタリング装置

使用製品型式RSE

ボトルの整列コンベアにロスタテンショナーRSE モデル。

【使用装置全体イメージ】

コンベア用センタリング装置におけるロスタテンショナー使用装置全体イメージ

【拡大イメージ】

コンベア用センタリング装置におけるロスタテンショナー使用装置拡大イメージ

振動コンベア

使用製品型式AU

振動コンベアにロスタ揺動マウントAUモデル。板ばね、コイルスプリングと比べて長寿命。

【使用装置全体イメージ】

振動コンベアにおけるロスタ揺動マウント使用装置全体イメージ

【拡大イメージ】

振動コンベアにおけるロスタ揺動マウント使用装置拡大イメージ

振動スクリーン

使用製品型式AB

振動スクリーンにロスタ揺動マウントAB モデル。

【使用装置全体イメージ】

振動スクリーンにおけるロスタ揺動マウント使用装置全体イメージ

【拡大イメージ】

振動スクリーンにおけるロスタ揺動マウント使用装置拡大イメージ
