AHM
【仕様】
型 式 | AHM-02 | AHM-04 | AHM-07 | AHM-15 | AHM-22 | AHM-37 | |||
---|---|---|---|---|---|---|---|---|---|
伝達容量4P〔kW〕 | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | |||
変速比 | 1:4 | ||||||||
出力軸回転数 | 50Hz | 〔r/min〕 | 600~2400 | ||||||
60Hz | 720~2880 | ||||||||
出力軸トルク | 50Hz | 〔N・m〕 | 2.5~0.5 | 5.0~1.3 | 10~2.5 | 20~5.0 | 30~7.0 | 43~12 | |
{kgf・m} | 0.25~0.05 | 0.50~0.13 | 1.0~0.25 | 2.0~0.50 | 3.0~0.70 | 4.3~1.2 | |||
60Hz | 〔N・m〕 | 2.0~0.4 | 4.0~1.0 | 8.0~2.0 | 16~4.0 | 24~5.6 | 34~9.6 | ||
{kgf・m} | 0.20~0.04 | 0.40~0.10 | 0.80~0.20 | 1.6~0.40 | 2.4~0.56 | 3.4~0.96 | |||
変速ベルト | 1422V240 | 1422V270 | 1422V300 | 1922V363 | 2322V421 | 2322V421 | |||
ハンドル回転数 | 11 | 13 | 14 | 15 | 17 | 17 | |||
質量〔kg〕 | Aタイプ | 24 | 33 | 43 | 72 | 133 | 142 | ||
Bタイプ | 26 | 36 | 47 | 79 | 144 | 153 | |||
クラッチブレーキ仕様 | 使用サイズ | 06 | 08 | 10 | 12 | 16 | 16 | ||
静摩擦トルク | 〔N・m〕 | 5.5 | 11 | 22 | 45 | 90 | 90 | ||
{kgf・m} | 0.55 | 1.1 | 2.2 | 4.5 | 9.0 | 9.0 | |||
質量〔kg〕 | 2 | 3 | 4 | 7 | 11 | 11 |

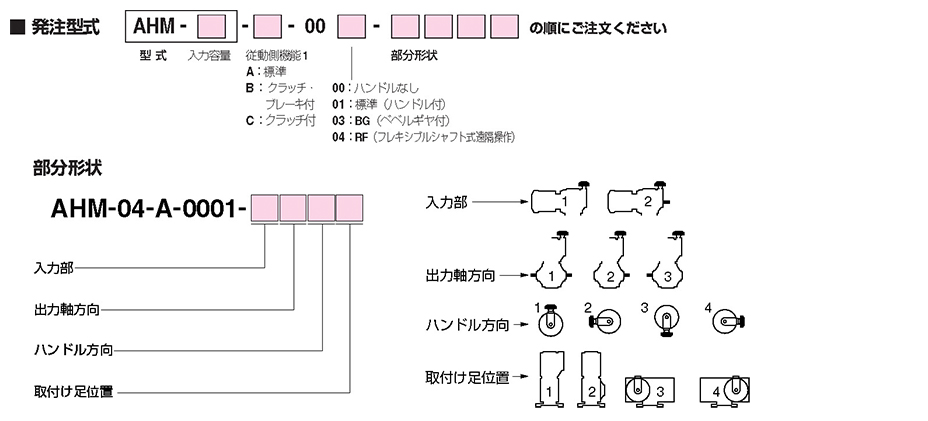

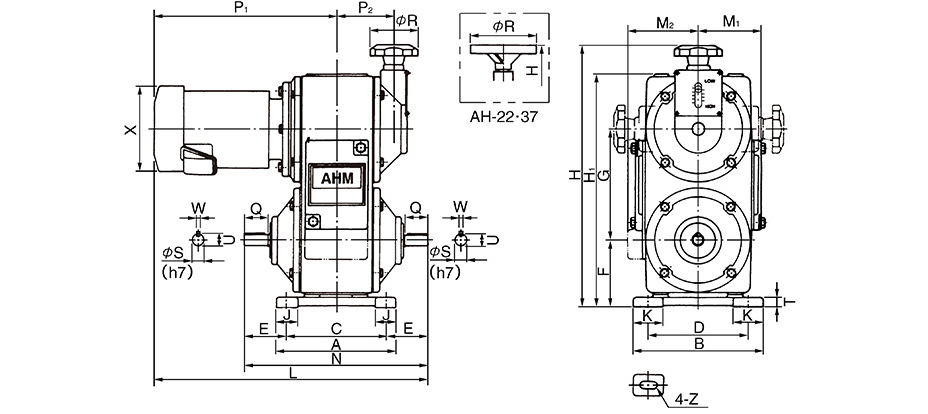

【寸法】
型 式 | AHM-02 | AHM-04 | AHM-07 | AHM-15 | AHM-22 | AHM-37 | |
---|---|---|---|---|---|---|---|
A | 190 | 200 | 230 | 260 | 320 | 320 | |
B | 200 | 220 | 250 | 280 | 320 | 320 | |
C | 160 | 170 | 200 | 230 | 260 | 260 | |
D | 160 | 170 | 200 | 230 | 260 | 260 | |
E | 52.5 | 70 | 80 | 80 | 100 | 100 | |
F | 105 | 115 | 135 | 155 | 185 | 185 | |
G | 170 | 188 | 213 | 255 | 300 | 300 | |
H | 409 | 447 | 502 | 584 | 705 | 705 | |
H1 | 360 | 397 | 453 | 534 | 635 | 635 | |
J | 30 | 35 | 45 | 50 | 60 | 60 | |
K | 40 | 50 | 50 | 50 | 60 | 60 | |
L | 411 | 464 | 514 | 591 | 675 | 678 | |
M1 | 97 | 106 | 117 | 138 | 170 | 170 | |
M2 | Aタイプ | 97 | 106 | 117 | 138 | 170 | 170 |
Bタイプ | 110 | 120 | 130 | 150 | 175 | 175 | |
N | 265 | 310 | 360 | 390 | 460 | 460 | |
P1 | 278 | 309 | 334 | 396 | 427 | 448 | |
P2 | 80 | 92 | 106 | 121 | 133 | 133 | |
R | 80 | 80 | 80 | 80 | 160 | 160 | |
Q | 30 | 40 | 50 | 50 | 60 | 60 | |
S | 14 | 19 | 24 | 24 | 28 | 28 | |
U | 16 | 21 | 27 | 27 | 31 | 31 | |
W | 5 | 5 | 7 | 7 | 7 | 7 | |
X | φ130 | φ145 | φ163 | 196 | 211 | 238 | |
T | 12 | 17 | 20 | 25 | 25 | 25 | |
Z | 10×20 | 12×30 | 12×30 | 12×30 | 14×40 | 14×40 |
※ヨコ型の場合のF寸法は同じです。L・P1・X寸法は、モータメーカーにより多少ことなります。
