제품 정보

포지록

테이퍼에 의한 메커니컬 타입의 축 록

테이퍼에 의한 메커니컬 타입의 축 잠금으로, 클램핑 볼트의 조임에 따라 테이퍼면의 쐐기 작용으로 축과 허브가 완전하게 체결됩니다. 포지록(POSI LOCK)에는 날밑이 달려 있어 안팎지름비가 작고 부품의 소경화를 꾀할 수 있는 PSL-K 타입, 타사 호환성이 높은 PSL-G 타입, 중하중용 설계로 면압이 작고 부착의 소경화 및 경량화가 가능한 PSL-D 타입을 라인업하고 있습니다. 각 모델에 무전해 니켈 도금을 한 간이 방청 사양과 스테인리스 사양 등 다양한 종류가 마련되어 있습니다.

용도
공작기계, 펌프, 성형기, 인쇄 기계, 팔레타이징 로봇, 각종 치구류

  • 제품 일람

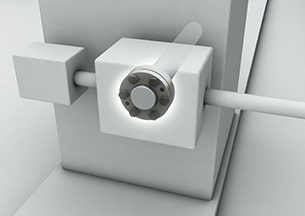

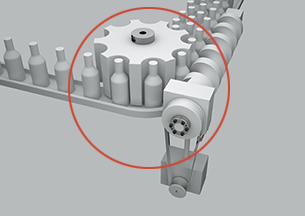

  • 어플리케이션

PSL-K 모델

테이퍼에 의한 메커니컬 타입의 축 록으로, 클램핑 볼트를 조임으로써 축과 허브가 완전하게 결합됩니다. 또한 이너 슬리브에 설치된 그루브(홈)에 의해 쐐기 효과가 증강되어 높은 전달 토크가 얻어집니다. 간이 방청 타입이나 스테인리스 사양 등 배리에이션도 풍부합니다.

기본 사양

  • 구멍 지름

    6mm~42mm

  • 최대 허용 토크

    750N・m

  • 최대 허용 추력

    36000N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

PSL-G 모델

타사 호환성이 높은 테이퍼에 의한 메커니컬 타입의 축 록으로, 클램핑 볼트를 조임으로써 축과 허브가 완전하게 결합됩니다. 스틸 사양의 표준 타입과 간이 방청 무전해 니켈 도금 사양이 있습니다.

기본 사양

  • 구멍 지름

    19mm~120mm

  • 최대 허용 토크

    13500N・m

  • 최대 허용 추력

    225000N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드

PSL-D 모델

중하중용 설계로 면압을 작게 억제할 수 있는 메커니컬 타입의 축 록으로, 클램핑 볼트를 조임으로써 축과 허브가 완전하게 결합됩니다. 스틸 사양의 표준 타입과 간이 방청 무전해 니켈 도금 사양이 있습니다.

기본 사양

  • 구멍 지름

    6mm~50mm

  • 최대 허용 토크

    1760N・m

  • 최대 허용 추력

    70300N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드
