제품 정보

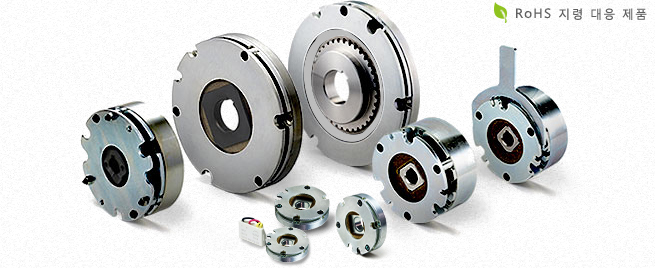

무여자 작동형 브레이크

정전 시의 긴급 제동, 장시간의 정지 상태 유지에 적합

비통전 시, 스프링의 힘에 의해 작동하는 전자 브레이크로 정전 시의 긴급 제동, 장시간의 정지 상태 유지, 기계의 타주 방지 등에 뛰어난 성능을 발휘합니다. 조용한 제동음, 장수명, 콤팩트하면서 큰 토크, 확실하게 안정적인 제동력, 수동 해방 가능 등의 장점을 갖추고 있습니다. 또한, 무여자 브레이크에는 제동용과 유지용의 2종류가 있습니다.

용도

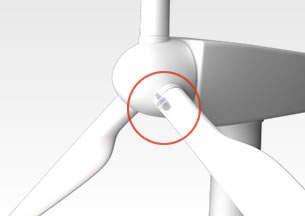

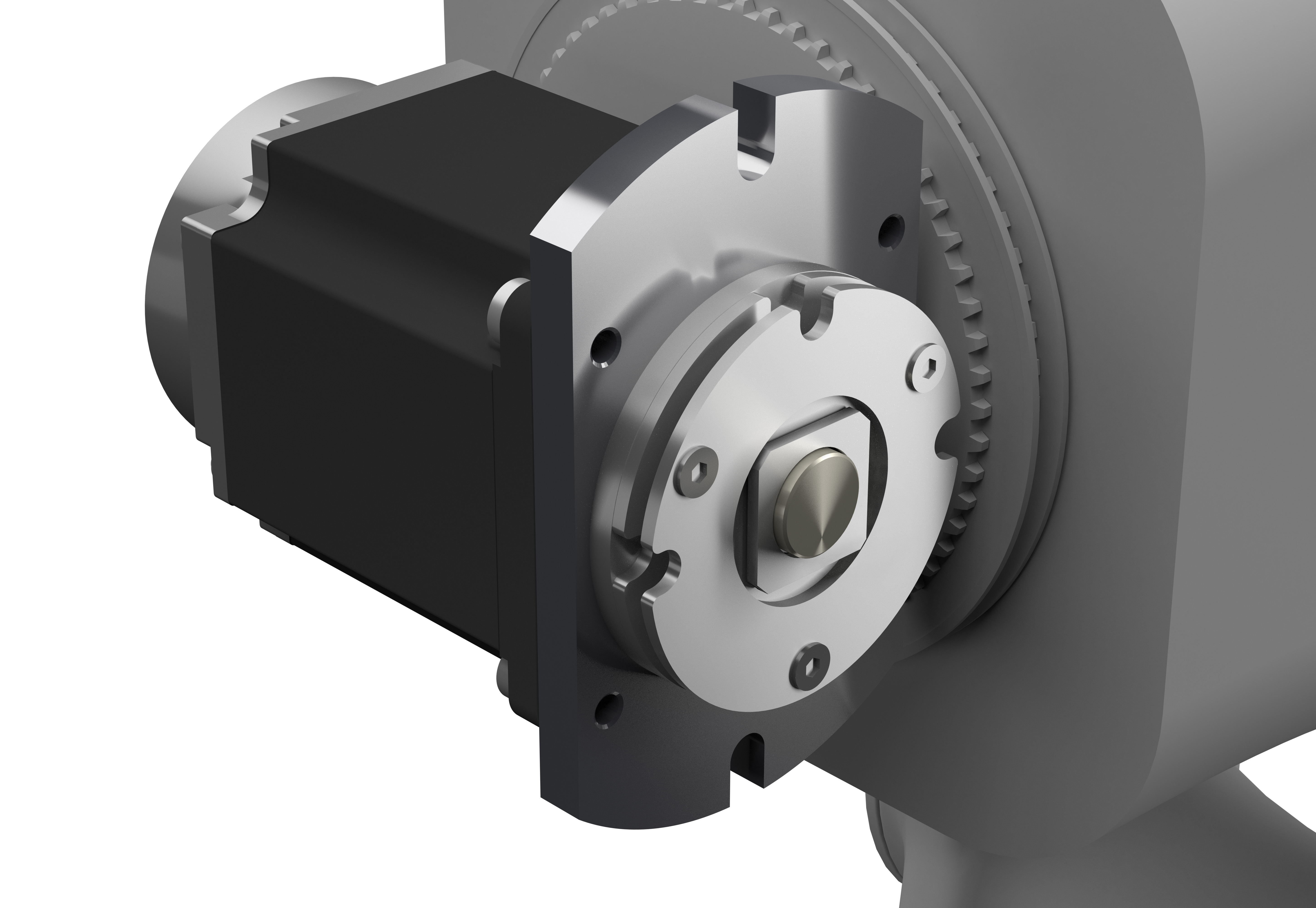

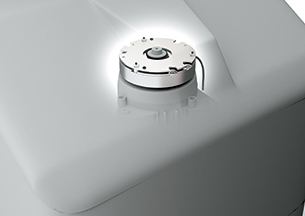

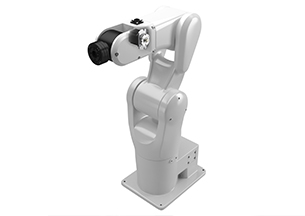

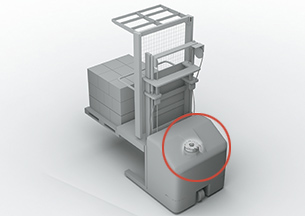

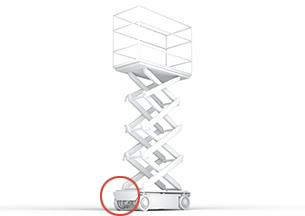

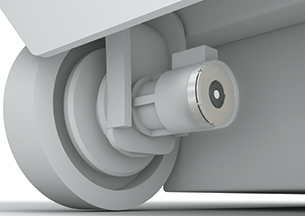

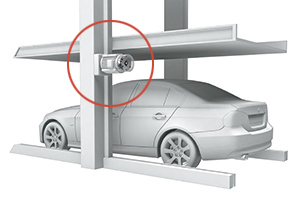

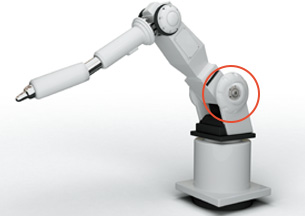

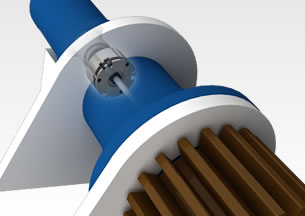

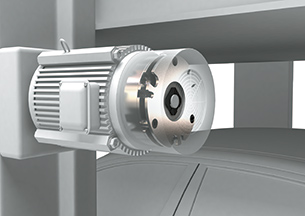

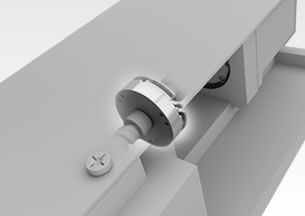

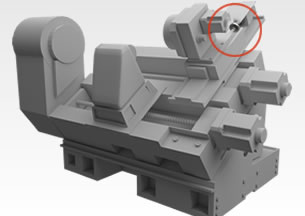

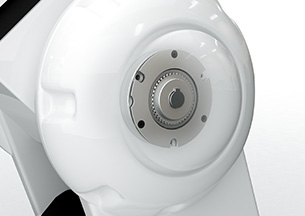

각종 모터, 다관절 로봇, 액추에이터, 공작 기계, 포크리프트, 고처(높은 곳) 작업차, 호이스트(hoist), 전동 카트, 전동 셔터, 의료 기계, 풍력 발전기

  • 제품 일람
  • 어플리케이션

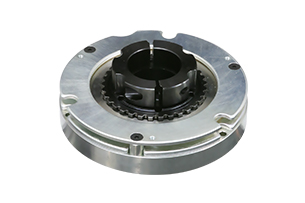

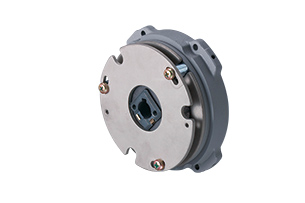

  • 커스터마이즈
  • 자주 하는 질문
  • ムービー

BXR LE 모델

무여자작동형브레이크는 정전 등 긴급 시에 전원이 차단 되면 내장 스프링의 압력에 의해 작동하는 브레이크입니다.즉, 장치의 운전 시에는 항상 브레이크의 해방상태를 유지하기 위해 전력을 소비하고 있습니다. 그러나 무여자작동형 브레이크에 필요한 전기 에너지는 브레이크 해방동작의 초기와 유지상태가 크게 다르기 때문에 유지상태를 위한 전기 에너지는 본래 작은 양으로도 충분했습니다. 그래서 브레이크 해방 초기 스프링의 압력을 이겨내기 위해 필요한 전기 에너지와 해방상태를 유지하기 위해 필요한 전기 에너지를 제어하는 전용 컨트롤러를 조합하는 것을 전제로 한 무여자작동형 브레이크를 설계한 것으로 여러가지 메리트를 제공합니다.

기본 사양

  • 모터 출력

    0.06N・m~3.20N・m

  • 브레이크 바깥지름

    26 mm~71 mm

  • 사용 환경 온도

    브레이크 -10℃~40℃、콘트롤러 -20℃~60℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드
  • 3D CAD 다운로드

BXW모델

동일 규격으로 3 타입의 부하 토크 배리에이션과 소형 서보 모터의 □ 40・□ 60・□ 80용으로 사양 및 치수를 맞춘 1 타입을 더하여 총 4 타입을 제공합니다. 용도와 라이프 사이클에서 최적의 선정이 가능합니다. 어떤 타입이든 사용 초기부터 토크가 정격치를 만족하므로 고객이 시운전을 할 필요가 없습니다.

기본 사양

  • 브레이크 토크

    0.12N・m~5.2N・m

  • 브레이크 바깥지름

    37mm~75mm

  • 사용 환경 온도

    -10℃~40℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드

BXR 모델

종래에 비해 2/3(당사비)로 두께를 줄이고 필요 없는 돌기물을 배제했기 때문에 부착 공간절약화가 가능한 유지 및 비상 제동 전용 브레이크입니다. 최대 특징은 철저한 로터 경량화로 공회전 마모를 극적으로 감소시키는 데 성공하였다는 점입니다. 이 경량화에 의한 저관성으로 서보 모터의 응답성을 손상시키지 않고 조립이 가능합니다.

기본 사양

  • 브레이크 토크

    5N・m~55N・m

  • 브레이크 바깥지름

    83.5mm~185mm

  • 사용 환경 온도

    -10℃~40℃

제품 상세보기

  • 카탈로그·기술자료 다운로드

BXL 모델

건식 무여자 작동형의 콤팩트한 제동 전용 브레이크로, 내마모성이 뛰어난 마찰재를 사용하여 장기간 사용에 견딜 수 있으며 토크 변동이 작고 이상이 발생해도 순간적으로 부하를 제동합니다. 로터 바깥둘레에 배치한 로터 스프링의 효과에 의해 제동시의 듣기 거북한 고주파 마찰음을 저감함으로써 제동음이 조용합니다.

기본 사양

  • 브레이크 토크

    2N・m~22N・m

  • 브레이크 바깥지름

    83mm~158mm

  • 사용 환경 온도

    -10℃~40℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

BXH 모델

건식 무여자 작동형의 콤팩트한 유지 및 비상 제동 전용 브레이크입니다. BXL 모델과 동일한 규격으로 2배의 브레이크 토크를 지니고 있습니다. 당연히 사용 초기부터 토크가 정격치를 100% 만족하므로 고객이 시운전을 할 필요가 없습니다.

기본 사양

  • 브레이크 토크

    4N・m~44N・m

  • 브레이크 바깥지름

    83mm~158mm

  • 사용 환경 온도

    -10℃~40℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드
