제품 정보

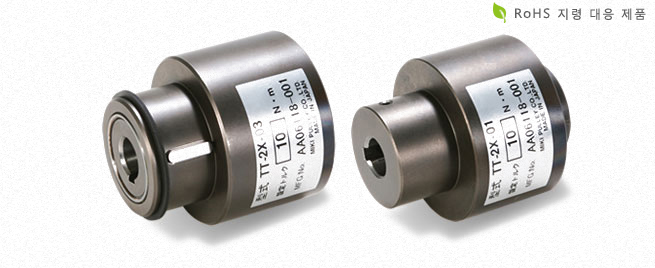

토크리미터

과부하를 확실하게 검출하여 입력과 출력을 분리

과부하를 확실하게 검출하여 홈에서 드라이브 키를 분리함으로써 입력과 출력을 분리하며, 과부하가 제거되면 다시 동일한 토크 및 계산 위치에서 자동으로 연결합니다. 토크 설정은 내부에 장착된 토크 스프링으로 이루어지므로 미세 조정 등의 번거로운 작업이 필요 없습니다. 또한 플렉시블 커플링의 역할도 하고 두 축 접합, 감기 등 어떤 방법으로도 사용이 가능합니다. 게다가 드라이브 키로 동력을 전달하기 때문에 기름 속에서 사용해도 문제가 없습니다. 모델로는 두 축 접합용의 TT-01 타입과 감기용의 TT-03 타입. 용도에 맞춰 선택하실 수 있습니다.

용도
반도체 제조 장치, 섬유 기계, 인쇄 기계

  • 제품 일람
  • ムービー

TT-□-01 타입

과부하를 확실하게 검출하여 홈에서 드라이브 키를 분리함으로써 입력과 출력을 분리하며, 과부하가 제거되면 다시 동일한 토크 및 계산 위치에서 자동으로 연결합니다. 토크 설정은 내부에 장착된 토크 스프링으로 이루어지므로 미세 조정 등의 번거로운 작업이 필요 없습니다. TT-01 타입은 두 축 접합용으로 사용되며, 플렉시블 커플링으로서의 역할도 합니다.

기본 사양

  • 설정 토크

    0.2N・m~200N・m

  • 최고 회전 속도

    1800min-1(사이즈에 따름)

  • 바깥지름

    42mm~120mm

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드

TT-□-03 타입

과부하를 확실하게 검출하여 홈에서 드라이브 키를 분리함으로써 입력과 출력을 분리하며, 과부하가 제거되면 다시 동일한 토크 및 계산 위치에서 자동으로 연결합니다. 토크 설정은 내부에 장착된 토크 스프링으로 이루어지므로 미세 조정 등의 번거로운 작업이 필요 없습니다. TT-03 타입은 감기용으로 사용됩니다. 허브에 축을 삽입하고 하우징에 풀리, 기어 등을 세팅합니다.

기본 사양

  • 설정 토크

    0.2N・m~200N・m

  • 최고 회전 속도

    1800min-1(사이즈에 따름)

  • 바깥지름

    42mm~120mm

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드
