제품 정보

스타플렉스

기존 대비 2배의 전달 토크(당사비)를 실현, 심플한 조 커플링

2개의 허브 사이에 엘레멘트라고 불리는 완충재(폴리우레탄 엘라스토머)를 끼워 넣은 심플한 구조의 커플링으로, 토크 전달 시의 응답성과 불균형(misalignment) 양에 따라 선택할 수 있도록 경도가 서로 다른 2종류의 엘레멘트를 제공합니다. 또한 엘레멘트에 사용한 폴리우레탄 엘라스토머는 기존 조 커플링 대비 2배의 토크 전달(당사비)이 가능하며, 게다가 엘레멘트에는 예비 압축이 걸리도록 설계되어 있어 노 백래시에서도 사용이 가능합니다. 허브 재질로는 알루미늄 합금을 사용하며, 축 체결 방식은 키에 의한 체결과 클램프에 의한 체결을 선택할 수 있습니다.

용도

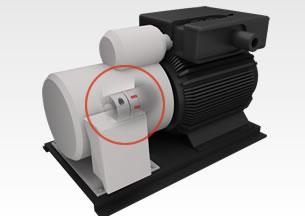

공작기계, 유압기기, 펌프, 팬, 반송장치, 섬유기계

  • 제품 일람
  • 어플리케이션
  • 커스터마이즈
  • 자주 하는 질문

ALS R 타입

엘레멘트(폴리우레탄 엘라스토머)는 경도 97 JIS A를 사용하고 형상은 예비 압축이 걸리도록 설계한 타이트 핏 구조로 노 백래시에서의 사용이 가능합니다. 고토크로 간이 서보에서부터 범용 모터에 이르기까지 폭넓게 이용 가능합니다.

기본 사양

  • 최대 상용 토크

    525N・m

  • 구멍 지름 범위

    3mm~60mm

  • 사용 환경 온도

    -30℃~80℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드
  • 3D CAD 다운로드

ALS Y 타입

엘레멘트(폴리우레탄 엘라스토머)는 경도 90 JIS A를 사용하고 형상은 예비 압축이 걸리도록 설계한 타이트 핏 구조로 노 백래시에서의 사용이 가능합니다. ALS-R 타입에 비해 엘레멘트 경도가 낮으므로 축 반력을 억제할 수 있습니다.

기본 사양

  • 최대 상용 토크

    310N・m

  • 구멍 지름 범위

    3mm~60mm

  • 사용 환경 온도

    -30℃~80℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드
  • 3D CAD 다운로드

ALS B 타입

엘레멘트(폴리우레탄 엘라스토머)는 경도 97 JIS A를 사용하고 형상은 느슨하게 끼워 넣는 루즈 핏 구조로 엘레멘트의 토크 전달면을 클라우닝 형상으로 만듦으로써 고전달 토크로 커다란 불균형(misalignment)을 흡수할 수 있습니다.

기본 사양

  • 최대 상용 토크

    525N・m

  • 구멍 지름 범위

    8mm~60mm

  • 사용 환경 온도

    -30℃~80℃

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드
  • 3D CAD 다운로드
