제품 정보

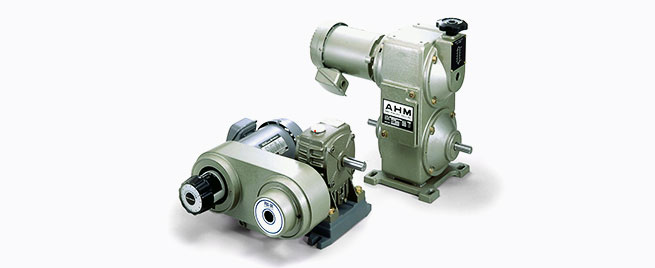

벨트식 무단변속기 유닛

변속 풀리의 조합에 의한 무단변속 유닛

한쪽 변속 풀리의 벨트 피치 지름을 변화시켰을 때 다른 한쪽 변속 풀리의 벨트 피치 지름을 추종시킴으로써 축간 거리를 바꾸지 않고 변속하는 유닛입니다. 축간 거리를 바꾸지 않고 변속할 수 있기 때문에 공간 절약 설계가 가능하고 부착이 간단하며 사용하기 매우 편리합니다. 모터, 감속기를 조합하거나 전자 클러치·브레이크를 내장하는 것도 가능합니다. 유지보수성도 양호하고 벨트식의 동력 전달은 효율이 높아 에너지 절약에도 공헌합니다.

  • 제품 일람

ANS 모델

모터측 변속기의 핸들을 회전시키면 변속 풀리의 폭이 변화합니다. 그리고 거기에 걸려 있는 변속 벨트의 피치가 변화함으로써 기계측 변속 풀리의 피치 지름이 추종하여 회전 속도를 자유롭게 변화시키는 벨트식 무단 변속기입니다. ANS 모델은 모터측 풀리의 피치 지름 변화에 추종하는 기계측 풀리의 추종에 종전의 코일 스프링 대신에 정압 하중의 접시 스프링을 채용하였습니다. 접시 스프링을 채용함으로써 전달 효율이 향상되어 안정적인 변속 운전이 가능합니다.

기본 사양

  • 표준 적용 모터 출력

    0.2kW~3.7kW(4극)

  • 변속비

    1:04

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

ANW NHN・PMN 타입

ANS 모델의 변속기에 모터와 웜 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 형상은 세로형, 가로형 등 풍부하게 갖추어져 있어 설치 설계가 용이합니다.

기본 사양

  • 모터 출력

    0.2kW~3.7kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • 감속비율

    1/10,1/20,1/30,1/40,1/50,1/60

제품 상세보기

  • 카탈로그·기술자료 다운로드

ANW NKN 타입

ANS 모델의 변속기에 모터와 웜 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 형상은 출력 축 상하 방향 등 풍부하게 갖추어져 있어 설치 설계가 용이합니다.

기본 사양

  • 모터 출력

    0.2kW~1.5kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • 감속비율

    1/10,1/20,1/30,1/40,1/50,1/60

제품 상세보기

  • 카탈로그·기술자료 다운로드

ANG GDN 모델

ANS 모델의 변속기에 모터와 동축 감속기를 조합한 모델로, 변속 기구에 의해 최적의 출력 회전 속도를 얻을 수 있습니다. 또한 동축 감속기는 무급유 구조이기 때문에 유지보수가 필요 없으며 자유롭게 설치할 수 있습니다.

기본 사양

  • 모터 출력

    0.2kW~1.5kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • 감속비율

    A:1/5~1/25, B:1/30~1/80

제품 상세보기

  • 카탈로그·기술자료 다운로드

ACW 모델

ANS 모델의 변속기에 전자 클러치・브레이크, 모터, 웜 감속기를 조합한 모델로 종동측 변속 풀리에 전자 클러치를, 웜 감속기 입력 축에 전자 브레이크를 각각 장착한 콤팩트한 설계입니다. 웜 감속기를 조합함으로써 최적의 출력 회전 속도를 얻을 수 있고, 전자 클러치・브레이크에 의해 기동 및 정지, 위치결정, 미동, 간헐운전 등을 간단히 실현합니다.

기본 사양

  • 모터 출력

    0.2kW~3.7kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • 감속 비율

    1/10,1/20,1/30,1/40,1/50,1/60

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드

ANB 모델

ANS 모델의 변속기에 전자 클러치・브레이크 유닛과 모터를 조합한 모델로, 최적의 출력 회전 속도를 얻을 수 있으며, 전자 클러치・브레이크에 의해 기동 및 정지, 위치결정, 미동, 간헐운전 등을 간단하면서도 고빈도로 실현합니다.

기본 사양

  • 모터 출력

    0.4kW~1.5kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • CB 토크

    10N・m~40N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드

PDS 모델

모터측 변속기의 핸들을 회전시키면 변속 풀리의 폭이 변화합니다. 그리고 거기에 걸려 있는 변속 벨트의 피치 지름이 변화함으로써 기계측 변속 풀리의 피치 지름이 추종하여 회전 속도를 자유롭게 변화시키는 벨트식 무단변속기입니다.

기본 사양

  • 표준 적용 모터 출력

    0.2kW~3.7kW(4극)

  • 변속비

    약 1:4

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

PDC 모델

PDS 모델의 변속기에 모터와 종동축을 배트에 조합한 무단변속기입니다. 매우 심플한 변속기 유닛입니다. 고객의 자유로운 설계에 가장 적합합니다.

기본 사양

  • 모터 출력

    0.2kW~3.7kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드

PDG BSN 모델

PDS 모델의 변속기에 모터와 웜 감속기를 배트에 조합한 무단변속기입니다. 표준 모델로서 PDG-BSN 모델을 제공하지만, 모터를 브레이크 모터로 하거나 감속기의 출력 축을 상향으로 배치하거나 2단 웜 감속기를 사용하는 등 다양한 대응이 가능합니다.

기본 사양

  • 모터 출력

    0.2kW~3.7kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • 감속 비율

    1/10,1/20,1/30,1/40,1/50,1/60

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드

AHS 모델

AH 시리즈는 벨트식 무단변속기를 중심으로 전자 클러치・브레이크, 모터 등의 전동기기를 필요에 따라 조합할 수 있는 상자형 유닛입니다. AHS 모델은 기계와 기계 사이, 모터와 기계 사이에 부착할 수 있는 중간형 변속기 유닛입니다. AHS-A 모델을 표준으로 종동 기능에 전자 클러치・브레이크를 내장(AHS-B 모델)할 수 있으며, 고빈도의 기동 및 정지, 미동 등의 복잡한 제어가 가능합니다.

기본 사양

  • 표준 적용 모터 출력

    0.2kW~3.7kW(4극)

  • 변속비

    1:04

  • CB 토크

    5.5N・m~90N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

AHM 모델

AH 시리즈는 벨트식 무단변속기를 중심으로 전자 클러치・브레이크, 모터 등의 전동기기를 필요에 따라 조합할 수 있는 상자형 유닛입니다. AHM 모델은 모터와 변속기를 일체화한 모델로, AHM-A 모델을 표준으로 종동 기능에 전자 클러치・브레이크를 내장(AHM-B 모델)할 수 있으며, 고빈도의 기동 및 정지, 미동 등의 복잡한 제어가 가능합니다.

기본 사양

  • 모터 출력

    0.2kW~3.7kW(4극)

  • 전원 전압

    3상 200V/50Hz, 200V, 220V/60Hz

  • CB 토크

    5.5N・m~90N・m

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
