122モデル（ダブルクラッチ・ブレーキ）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

122モデル（ダブルクラッチ・ブレーキ）の特長

クラッチ（101-□-15）を2個と、それにブレーキ（111-□-12）を、コンパクトに組合わせた他に類のないダブルクラッチ・ブレーキユニットです。高精度の位置決めや、複雑な動作などの応用制御を1台でこなします。ハブを入力に使用し、２段変速・定位置停止・高精度正逆運転を行い、クラッチの電流を遮断してブレーキ通電によって、出力軸の制動を行います。

122モデル（ダブルクラッチ・ブレーキ）の仕様

122モデル
- 【仕様】
- 【寸法】

122モデル

【仕様】

型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
122-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	2.19×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	4
122-08-20G	08	10	11	DC24	15	0.63	38	B	3000	6.55×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	6
122-10-20G	10	20	22	DC24	20	0.83	29	B	3000	2.12×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	9
122-12-20G	12	40	45	DC24	25	1.04	23	B	3000	6.35×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	17
122-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.99×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	29
122-20-20G	20	160	175	DC24	45	1.88	13	B	2500	6.15×10^-2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	58

※動摩擦トルクTd は、相対速度100min^-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

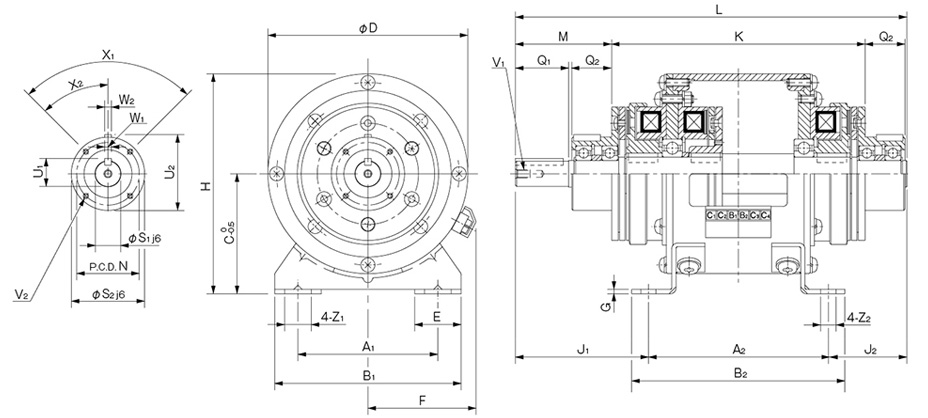

【寸法】

サイズ	本体寸法
サイズ	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2
06	65	90	90	105	65	100	27.5	61	2.6	115	73	48	142	211	47	33	13.5	6.5
08	80	110	110	130	80	125	32.5	72	3.2	142.5	83	53	162	246	57	37	15.5	9
10	105	135	140	160	90	150	35	81	3.2	165	100	59	190	294	72	47	20	11.5
12	135	160	175	185	112	190	42.5	97	4.5	207	124	74	222	358	93	52	24.5	11.5
16	155	200	200	230	132	230	45	109	6	247	150.5	89.5	272	440	114.5	62	28	14
20	195	240	240	270	160	290	47.5	124	20	305	197	114	348	551	143	74.5	28	14

サイズ	軸寸法
サイズ	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1,2
06	25	20	11	38	12.5	39.5	M4×0.7深さ8	3-M4×0.7深さ4	3-120゜	60゜	4
08	30	25	14	45	16	47	M4×0.7深さ8	3-M4×0.7深さ6	3-120゜	60゜	5
10	40	30	19	55	21	57	M6×1深さ11	4-M4×0.7深さ8	4-90゜	45゜	5
12	50	40	24	64	27	67	M6×1深さ11	4-M4×0.7深さ8	4-90゜	45゜	7
16	60	50	28	75	31	78	M6×1深さ11	6-M5×0.8深さ8	6-60゜	30゜	7
20	80	60	38	90	41.5	93.5	M10×1.5深さ17	4-M6×1深さ12	4-90゜	45゜	10
