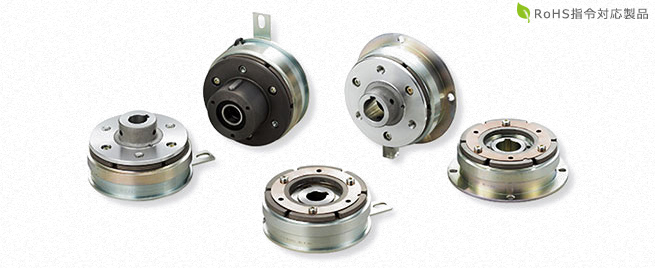

101・CSモデル（クラッチ）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

型式	サイズ	動摩擦トルク　Td［N・m］	静摩擦トルク　Ts［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^-1］	回転部慣性モーメント　J		空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
型式	サイズ	動摩擦トルク　Td［N・m］	静摩擦トルク　Ts［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	ULスタイル	サイズ	最高回転速度［min^-1］	ロータ最高回転速度［kg・m²］	アーマチュア最高回転速度［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
101-06-13G	06	5	5.5	24 DC	11	0.46	52	B	UL3398	AWG22	8000	7.35×10^-5	4.23×10^-5	36×10⁶	0.020	0.041	0.020	0.46
101-06-15G	06	5	5.5	24 DC	11	0.46	52	B	UL3398	AWG22	8000	7.35×10^-5	1.05×10^-4	36×10⁶	0.020	0.041	0.020	0.66
101-06-11G	06	5	5.5	24 DC	11	0.46	52	B	UL3398	AWG22	8000	7.35×10^-5	6.03×10^-5	36×10⁶	0.020	0.041	0.020	0.5
101-08-13G	08	10	11	24 DC	15	0.63	38	B	UL3398	AWG18	6000	2.24×10^-4	1.18×10^-4	60×10⁶	0.023	0.051	0.030	0.83
101-08-15G	08	10	11	24 DC	15	0.63	38	B	UL3398	AWG18	6000	2.24×10^-4	3.00×10^-4	60×10⁶	0.023	0.051	0.030	1.19
101-08-11G	08	10	11	24 DC	15	0.63	38	B	UL3398	AWG18	6000	2.24×10^-4	1.71×10^-4	60×10⁶	0.023	0.051	0.030	0.91
101-10-13G	10	20	22	24 DC	20	0.83	29	B	UL3398	AWG18	5000	6.78×10^-4	4.78×10^-4	130×10⁶	0.025	0.063	0.050	1.5
101-10-15G	10	20	22	24 DC	20	0.83	29	B	UL3398	AWG18	5000	6.78×10^-4	9.45×10^-4	130×10⁶	0.025	0.063	0.050	2.11
101-10-11G	10	20	22	24 DC	20	0.83	29	B	UL3398	AWG18	5000	6.78×10^-4	6.63×10^-4	130×10⁶	0.025	0.063	0.050	1.66
101-12-13G	12	40	45	24 DC	25	1.04	23	B	UL3398	AWG18	4000	2.14×10^-3	1.31×10^-3	250×10⁶	0.040	0.115	0.065	2.76
101-12-15G	12	40	45	24 DC	25	1.04	23	B	UL3398	AWG18	4000	2.14×10^-3	2.75×10^-3	250×10⁶	0.040	0.115	0.065	3.8
101-12-11G	12	40	45	24 DC	25	1.04	23	B	UL3398	AWG18	4000	2.14×10^-3	1.81×10^-3	250×10⁶	0.040	0.115	0.065	3.05
101-16-13G	16	80	90	24 DC	35	1.46	16	B	UL3398	AWG18	3000	6.30×10^-3	4.80×10^-3	470×10⁶	0.050	0.160	0.085	5.1
101-16-15G	16	80	90	24 DC	35	1.46	16	B	UL3398	AWG18	3000	6.30×10^-3	9.05×10^-3	470×10⁶	0.050	0.160	0.085	6.9
101-16-11G	16	80	90	24 DC	35	1.46	16	B	UL3398	AWG18	3000	6.30×10^-3	6.35×10^-3	470×10⁶	0.050	0.160	0.085	5.4
101-20-13G	20	160	175	24 DC	45	1.88	13	B	UL3398	AWG16	2500	1.93×10^-2	1.37×10^-2	10×10⁸	0.090	0.250	0.130	9.3
101-20-15G	20	160	175	24 DC	45	1.88	13	B	UL3398	AWG16	2500	1.93×10^-2	2.65×10^-2	10×10⁸	0.090	0.250	0.130	13
101-20-11G	20	160	175	24 DC	45	1.88	13	B	UL3398	AWG16	2500	1.93×10^-2	1.90×10^-2	10×10⁸	0.090	0.250	0.130	10.5
101-25-13G	25	320	350	24 DC	60	2.5	9.6	B	UL3398	AWG16	2000	4.48×10^-2	3.58×10^-2	20×10⁸	0.115	0.335	0.210	17
101-25-15G	25	320	350	24 DC	60	2.5	9.6	B	UL3398	AWG16	2000	4.48×10^-2	7.45×10^-2	20×10⁸	0.115	0.335	0.210	23.6
101-25-11G	25	320	350	24 DC	60	2.5	9.6	B	UL3398	AWG16	2000	4.48×10^-2	4.83×10^-2	20×10⁸	0.115	0.335	0.210	18.7

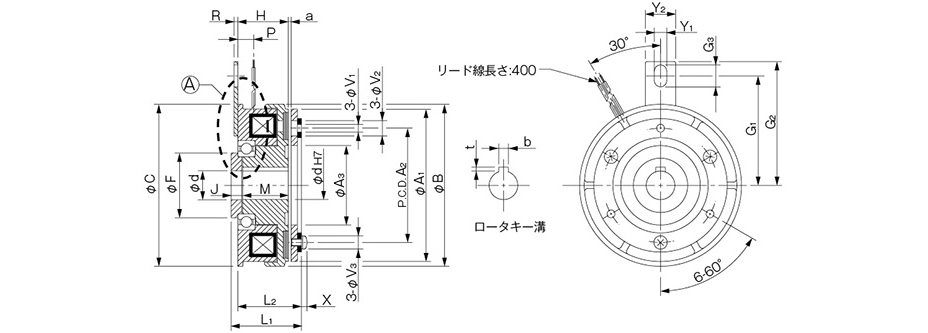

サイズ	径方向寸法													軸方向寸法
サイズ	A₁	A₂	A₃	B	C₁	C₂	C₃	F	V₁	V₂	V₃	Y	Z	H	J	K	L	M	P	X	a
06	63	46	34.5	67.5	80	72	35	23	3-3.1	3-6.3	3-5.5	5	6-60°	24	3.5	2.1	28	22	7.3	2.5	0.2±0.05
08	80	60	41.7	85	100	90	42	28.5	3-4.1	3-8	3-7	6	6-60°	26.5	4.3	2.6	31	24	8.3	2.85	0.2±0.05
10	100	76	51.5	106	125	112	52	40	3-5.1	3-11	3-9	7	6-60°	30	5	3.1	36.1	27	9	3.3	0.2±0.05
12	125	95	61.5	133	150	137	62	45	3-6.1	3-12	3-11	7	6-60°	33.5	5.5	3.6	40.5	30	9.3	3.3	0.3^+0.05_-0.1
16	160	120	79.5	169	190	175	80	62	3-8.2	3-15	3-14	9.5	6-60°	37.5	6	4.1	46.5	34	11.7	3.5	0.3^+0.05_-0.1
20	200	158	99.5	212.3	230	215	100	77	3-10.2	3-18	3-16.2	9.5	6-60°	44	7	5.1	55.4	40	13.4	4.9	0.5⁰_-0.2
25	250	210	124.5	264	290	270	125	100	4-12.2	4-22	4-20	11.5	8-45°	51	8	6.1	63.9	47	16	5.5	0.5⁰_-0.2

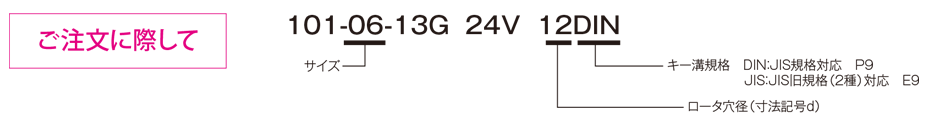

サイズ	軸穴寸法
	dH7	JIS規格対応		JIS旧規格対応
	dH7	bP9	t	bE9	t
06	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
06	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	60	18^-0.018_-0.061	4^+0.5₀	15^+0.075_+0.032	5^+0.5₀

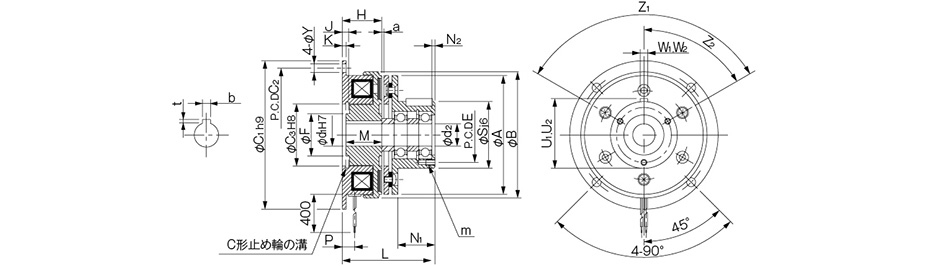

サイズ	径方向寸法											軸方向寸法
サイズ	A	B	C₁	C₂	C₃	E	F	Y	S	Z₁	Z₂	H	J	K	L	M	N₁	N₂	P	U₁	W₁	U₂	W₂	a	m
06	63	67.5	80	72	35	33	23	5	38	3-120°	60°	24	3.5	2.1	51.5	22	20	2	7.3	39.5	4	39.5	4	0.2±0.05	3-M4×0.7 深さ4
08	80	85	100	90	42	37	28.5	6	45	3-120°	60°	26.5	4.3	2.6	60	24	25	2	8.3	47	5	47	5	0.2±0.05	3-M4×0.7 深さ6
10	100	106	125	112	52	47	40	7	55	4-90°	45°	30	5	3.1	71.1	27	30	3	9	57	5	57.5	6	0.2±0.05	4-M4×0.7 深さ8
12	125	133	150	137	62	52	45	7	64	4-90°	45°	33.5	5.5	3.6	86.5	30	40	2.2	9.3	67	7	67	8	0.3^+0.05_-0.1	4-M4×0.7 深さ8
16	160	169	190	175	80	62	62	9.5	75	6-60°	30°	37.5	6	4.1	103.5	34	50	3	11.7	78	7	78	8	0.3^+0.05_-0.1	6-M5×0.8 深さ8
20	200	212.3	230	215	100	74.5	77	9.5	90	4-90°	45°	44	7	5.1	124.4	40	60	5	13.4	93.5	10	93	10	0.5⁰_-0.2	4-M6×1 深さ12
25	250	264	290	270	125	101.5	100	11.5	115	8-45°	22.5°	51	8	6.1	144.9	47	70	6	16	118.5	12	118	12	0.5⁰_-0.2	8-M6×1 深さ12

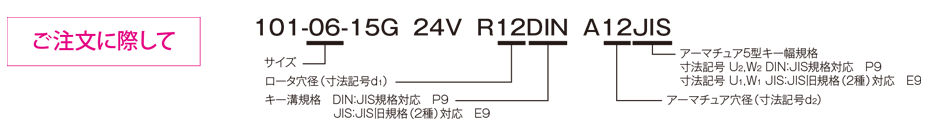

サイズ	軸穴寸法
	d1H7	d2	JIS規格対応		JIS旧規格対応
	d1H7	d2	bP9	t	bE9	t
06	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
08	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
20	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
25	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀

101・CSモデル（クラッチ）

101・CSモデル（クラッチ）の特長

101・CSモデル（クラッチ）の仕様

101・CSモデル（クラッチ）についてもっと見る

このカテゴリには他にも以下のような製品があります

よく見られている製品はこちら

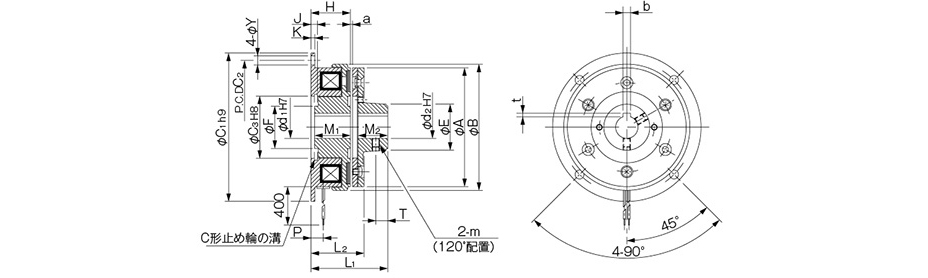

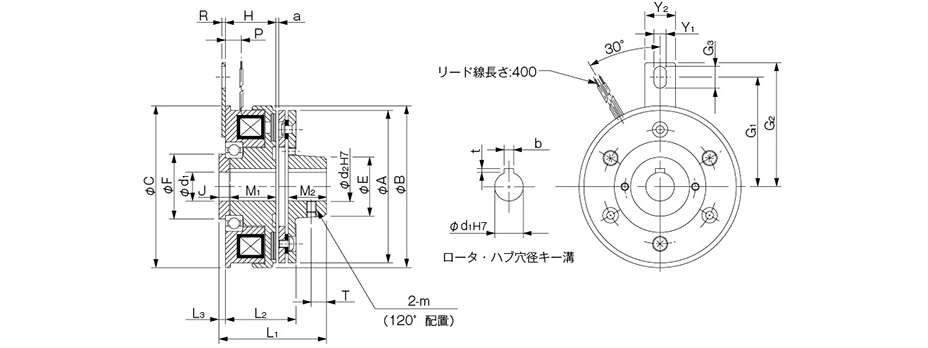

サイズ	径方向寸法												軸方向寸法
サイズ	A	B	C1	C2	C3	E	F	Y	m	H	J	K	L1	L2	M1	M2	P	T	a
06	63	67.5	80	72	35	26	23	5	M4	24	3.5	2.1	43	31.5	22	15	7.3	6	0.2±0.05
08	80	85	100	90	42	31	28.5	6	M5	26.5	4.3	2.6	51	35	24	20	8.3	8	0.2±0.05
10	100	106	125	112	52	41	40	7	M5	30	5	3.1	61.1	41.1	27	25	9	10	0.2±0.05
12	125	133	150	137	62	49	45	7	M6	33.5	5.5	3.6	70.5	46.5	30	30	9.3	12	0.3^+0.05_-0.1
16	160	169	190	175	80	65	62	9.5	M8	37.5	6	4.1	84.5	53.5	34	38	11.7	15	0.3^+0.05_-0.1
20	200	212.3	230	215	100	83	77	9.5	M8	44	7	5.1	100.4	64.4	40	45	13.4	18	0.5⁰_-0.2
25	250	264	290	270	125	105	100	11.5	M10	51	8	6.1	118	75	47	54	16	22	0.5⁰_-0.2

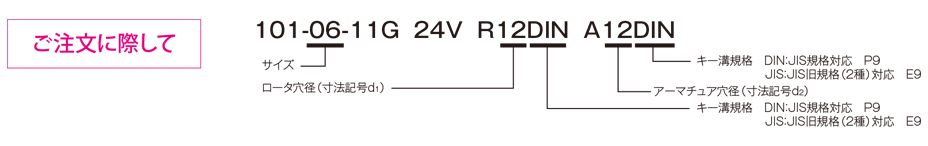

サイズ	軸穴寸法
	d1H7	d2H7	JIS規格対応		JIS旧規格対応
	d1H7	d2H7	bP9	t	bE9	t
06	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
06	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	60	60	18^-0.018_-0.061	4^+0.5₀	15^+0.075_+0.032	5^+0.5₀

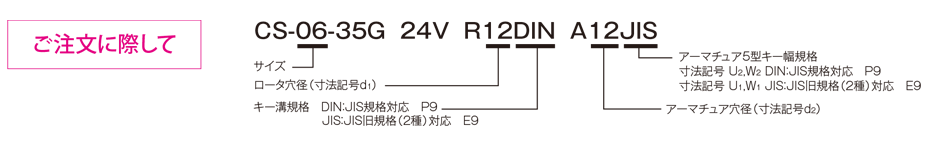

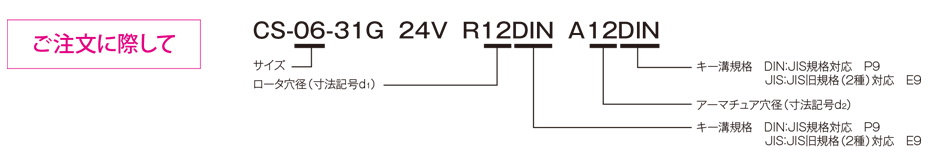

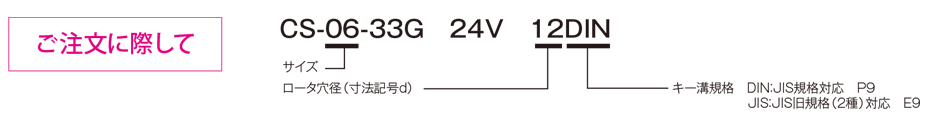

型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度　［min^-1］	回転部慣性モーメント　J		空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	ULスタイル	サイズ	最高回転速度　［min^-1］	ロータ［kg・m²］	アーマチュア［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
CS-06-33G	06	5	5.5	DC24	11	0.46	52	B	UL3398	AWG22	3000	7.35×10^-5	4.23×10^-5	36×10⁶	0.020	0.041	0.020	0.50
CS-06-35G	06	5	5.5	DC24	11	0.46	52	B	UL3398	AWG22	3000	7.35×10^-5	1.05×10^-4	36×10⁶	0.020	0.041	0.020	0.70
CS-06-31G	06	5	5.5	DC24	11	0.46	52	B	UL3398	AWG22	3000	7.35×10^-5	6.03×10^-5	36×10⁶	0.020	0.041	0.020	0.54
CS-08-33G	08	10	11	DC24	15	0.63	38	B	UL3398	AWG18	3000	2.24×10^-4	1.18×10^-4	60×10⁶	0.023	0.051	0.030	0.87
CS-08-35G	08	10	11	DC24	15	0.63	38	B	UL3398	AWG18	3000	2.24×10^-4	3.00×10^-4	60×10⁶	0.023	0.051	0.030	1.23
CS-08-31G	08	10	11	DC24	15	0.63	38	B	UL3398	AWG18	3000	2.24×10^-4	1.71×10^-4	60×10⁶	0.023	0.051	0.030	0.95
CS-10-33G	10	20	22	DC24	20	0.83	29	B	UL3398	AWG18	3000	6.78×10^-4	4.78×10^-4	130×10⁶	0.025	0.063	0.050	1.57
CS-10-35G	10	20	22	DC24	20	0.83	29	B	UL3398	AWG18	3000	6.78×10^-4	9.45×10^-4	130×10⁶	0.025	0.063	0.050	2.18
CS-10-31G	10	20	22	DC24	20	0.83	29	B	UL3398	AWG18	3000	6.78×10^-4	6.63×10^-4	130×10⁶	0.025	0.063	0.050	1.73
CS-12-33G	12	40	45	DC24	25	1.04	23	B	UL3398	AWG18	2000	2.14×10^-3	1.31×10^-3	250×10⁶	0.040	0.115	0.065	2.89
CS-12-35G	12	40	45	DC24	25	1.04	23	B	UL3398	AWG18	2000	2.14×10^-3	2.75×10^-3	250×10⁶	0.040	0.115	0.065	3.93
CS-12-31G	12	40	45	DC24	25	1.04	23	B	UL3398	AWG18	2000	2.14×10^-3	1.81×10^-3	250×10⁶	0.040	0.115	0.065	3.18
CS-16-33G	16	80	90	DC24	35	1.46	16	B	UL3398	AWG18	2000	6.30×10^-3	4.80×10^-3	470×10⁶	0.050	0.160	0.085	5.3
CS-16-35G	16	80	90	DC24	35	1.46	16	B	UL3398	AWG18	2000	6.30×10^-3	9.05×10^-3	470×10⁶	0.050	0.160	0.085	7.1
CS-16-31G	16	80	90	DC24	35	1.46	16	B	UL3398	AWG18	2000	6.30×10^-3	6.35×10^-3	470×10⁶	0.050	0.160	0.085	5.6
CS-20-33G	20	160	175	DC24	45	1.88	13	B	UL3398	AWG16	1500	1.93×10^-2	1.37×10^-2	10×10⁸	0.090	0.250	0.130	9.8
CS-25-33G	25	320	350	DC24	72	3.00	8	B	UL3398	AWG16	1500	4.48×10^-2	3.58×10^-2	20×10⁸	0.115	0.335	0.210	17.5
