457モデルの仕様

457モデル ※受注生産品
- 【仕様】
- 【寸法】

457モデル ※受注生産品

【仕様】

型式	サイズ	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	許容制動仕事率Pbaℓ［W］	総制動仕事ET［J］	アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］	質量［kg］
型式	サイズ	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	許容制動仕事率Pbaℓ［W］	総制動仕事ET［J］	アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］	質量［kg］
457-06-13	06	4	24	20	0.83	28.8	F	3000	1.3×10^-5	66	3.4×10⁶	0.037	0.029	1.1
457-08-13	08	8	24	28	1.17	20.6	F	3000	4.5×10^-5	104	6.3×10⁶	0.042	0.060	1.9
457-10-13	10	16	24	30	1.25	19.2	F	3000	2.0×10^-4	133	1.1×10⁷	0.100	0.035	3.8
457-12-13	12	32	24	40	1.67	14.4	F	3000	4.5×10^-4	200	2.1×10⁷	0.135	0.045	5.7
457-14-13	14	60	24	50	2.08	11.5	F	3000	6.3×10^-4	233	2.3×10⁷	0.240	0.050	8.6
457-16-13	16	80	24	55	2.29	10.5	F	3000	15.0×10^-4	270	3.9×10⁷	0.275	0.071	12

※初期トルク特性により、ならし運転が必要となる場合があります。

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

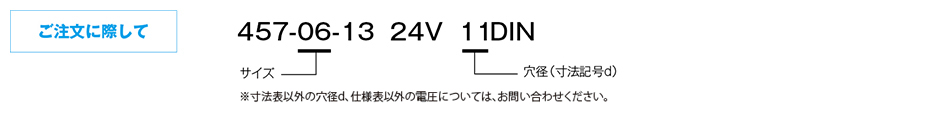

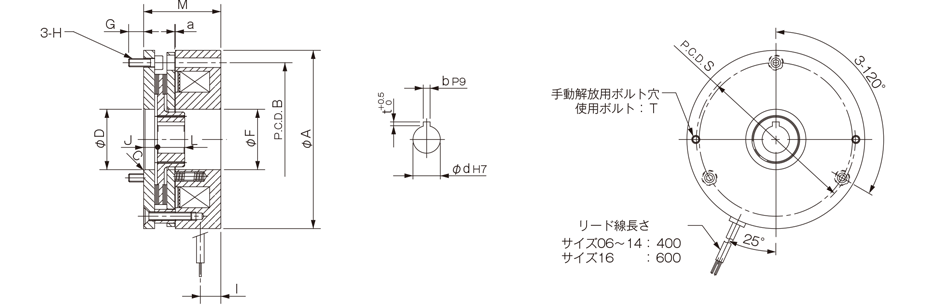

【寸法】

単位 [mm]

サイズ	A	B	C	D	F	G	H	I	J	L	M	S	T	a	d	b	t
06	84	72	31	C0.5	31	6	M4	13	7.5	18	41.3	77	M4X30	0.2	11	4	1.5
06	84	72	31	C0.5	31	6	M4	13	7.5	18	41.3	77	M4X30	0.2	15	5	2
08	102	90	42	C0.5	41.5	9	M5	16	8.5	20	49.8	93.5	M5X35	0.2	14	5	2
08	102	90	42	C0.5	41.5	9	M5	16	8.5	20	49.8	93.5	M5X35	0.2	20	6	2.5
10	130	112	44	C1	44	12	M6	15	10	20	56.4	117	M5X40	0.2	15	5	2
10	130	112	44	C1	44	12	M6	15	10	20	56.4	117	M5X40	0.2	20	6	2.5
12	150	132	52	C1	52	12	M6	18	10	25	62.4	136.3	M5X45	0.3	20	6	2.5
12	150	132	52	C1	52	12	M6	18	10	25	62.4	136.3	M5X45	0.3	25	8	3
14	165	145	55	C1	60	14	M8	20	13	30	77.3	150	M6X55	0.3	25	8	3
14	165	145	55	C1	60	14	M8	20	13	30	77.3	150	M6X55	0.3	30	8	3
16	190	170	70	C1	70	14	M8	25	13.3	30	83.5	174.5	M6X60	0.3	30	8	3
16	190	170	70	C1	70	14	M8	25	13.3	30	83.5	174.5	M6X60	0.3	38	10	3
