CYTモデル（小型クラッチカスタム）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

CYTモデル（小型クラッチカスタム）の特長

ステータは、軸上に簡単にセットできるベアリング取り付け形。軸の回転速度によりドライメタルタイプとボールベアリングタイプの２つがあります。アーマチュア３型にプーリ・歯車をアッセンブリしたり、そしてこれに、軸を組合わせたり、お客様の要望にあわせた多彩なカスタム製品の実績が多数あります。

CYTモデル

【仕様】

型式	サイズ	動摩擦トルクTd［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^-1］	回転部慣性モーメント　J		許容連結仕事Eeaℓ［J］	総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
型式	サイズ	動摩擦トルクTd［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	ULスタイル	サイズ	最高回転速度［min^-1］	アーマチュア［kg・m²］	ロータ［kg・m²］	許容連結仕事Eeaℓ［J］	総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
CYT-025-33B	025	0.4	DC24	4.5	0.188	128	B	UL3398	AWG26	3600	1.00×10^-6	1.43×10^-6	800	1.0×10⁶	0.014	0.028	0.030	0.07
CYT-03-33B	03	0.5	DC24	5.5	0.23	105	B	UL3398	AWG26	3600	1.30×10^-6	1.85×10^-6	900	1.5×10⁶	0.015	0.030	0.040	0.13
CYT-03-33M	03	0.5	DC24	5.5	0.23	105	B	UL3398	AWG26	500	1.30×10^-6	1.90×10^-6	900	1.5×10⁶	0.015	0.030	0.040	0.11
CYT-04-33B	04	1.0	DC24	5.9	0.25	98	B	UL3398	AWG26	3600	5.15×10^-6	1.00×10^-5	1900	2.0×10⁶	0.030	0.040	0.040	0.26
CYT-04-33M	04	1.0	DC24	5.9	0.25	98	B	UL3398	AWG26	500	5.15×10^-6	1.05×10^-5	1900	2.0×10⁶	0.030	0.040	0.040	0.23

※動摩擦トルクTd は、相対速度100min^-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

※電源電圧変動は、コイル電圧の± 10％以内に抑えてください。また、通電率が50％を超えないようにご注意ください。

※回転部慣性モーメントおよび質量は、最大穴径時の値となります。

【寸法】

CYT-□-33M

※寸法記号N 及びV3 は取り付け時のリベット頭のニゲ寸法を示しています。

※取り付け方法などに関しては、設計上の確認事項でご確認ください。

CYT-□-33M

【寸法】

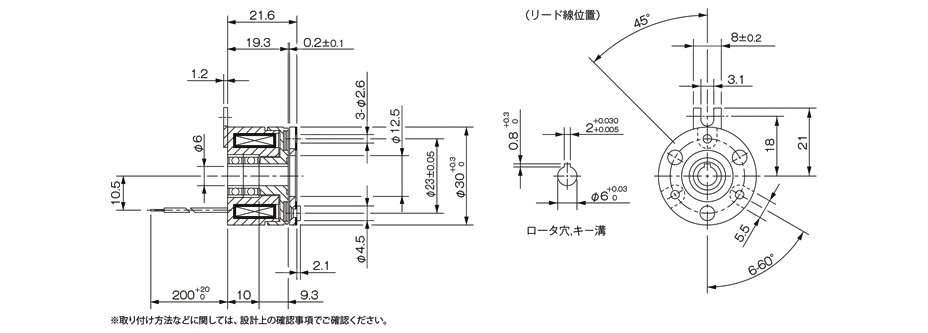

CYT-025-33B

【寸法】

CYT-□-33B

サイズ	呼び径	径方向寸法										軸方向寸法										軸穴寸法
サイズ	呼び径	A1	A2	A3	A4	F	V1	V2	V3	G1	G2	H	R	L1	L2	L3	L4	P	N	T	a	d2	d1	b	t
03	6	34	32	23	12.5	15	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	6	6	2^+0.030_-0.005	0.8^+0.3₀
03	8	34	32	23	12.5	16	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	8	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	12	13	17.5	3.5	0.9	0.2^+0.05_-0.1	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	10	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	14	11	17.5	3.5	0.9	0.2^+0.05_-0.1	10	10	3^+0.025_-0	1.2^+0.3₀
