CYTモデル（小型クラッチカスタム）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

型式	サイズ	動摩擦トルクTd［N・m］	コイル（at20℃）				耐熱クラス	リード線		最高回転速度［min^-1］	回転部慣性モーメント　J		許容連結仕事Eeaℓ［J］	総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
型式	サイズ	動摩擦トルクTd［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	ULスタイル	サイズ	最高回転速度［min^-1］	アーマチュア［kg・m²］	ロータ［kg・m²］	許容連結仕事Eeaℓ［J］	総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］	質量［kg］
CYT-025-33B	025	0.4	DC24	4.5	0.188	128	B	UL3398	AWG26	3600	1.00×10^-6	1.43×10^-6	800	1.0×10⁶	0.014	0.028	0.030	0.07
CYT-03-33B	03	0.5	DC24	5.5	0.23	105	B	UL3398	AWG26	3600	1.30×10^-6	1.85×10^-6	900	1.5×10⁶	0.015	0.030	0.040	0.13
CYT-04-33B	04	1.0	DC24	5.9	0.25	98	B	UL3398	AWG26	3600	5.15×10^-6	1.00×10^-5	1900	2.0×10⁶	0.030	0.040	0.040	0.26

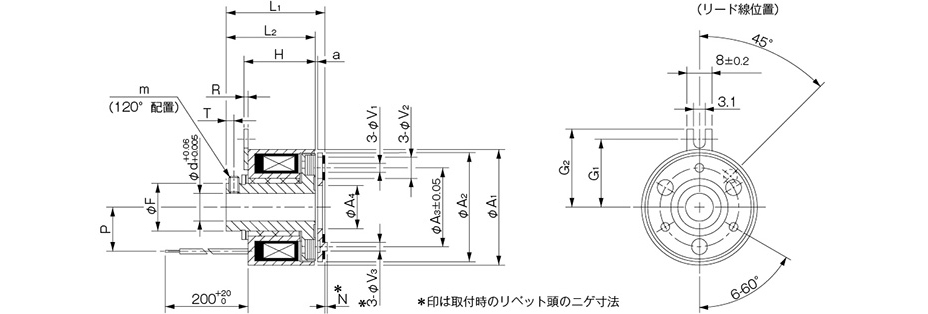

サイズ	呼び径	径方向寸法										軸方向寸法										軸穴寸法
サイズ	呼び径	A1	A2	A3	A4	F	V1	V2	V3	G1	G2	H	R	L1	L2	L3	L4	P	N	T	a	d2	d1	b	t
03	6	34	32	23	12.5	15	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	6	6	2^+0.030_-0.005	0.8^+0.3₀
03	8	34	32	23	12.5	16	3-2.6	3-5.5	3-6	20	23	21	1.2	22.2	19.8	10	11.3	13	3	1.5	0.2±0.05	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	8	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	12	13	17.5	3.5	0.9	0.2^+0.05_-0.1	8	8	2^+0.030_-0.005	0.8^+0.3₀
04	10	45	42	30	18.5	19	3-3.1	3-6	3-6	25	28	25.3	1.2	26.8	24.1	14	11	17.5	3.5	0.9	0.2^+0.05_-0.1	10	10	3^+0.025_-0	1.2^+0.3₀

CYTモデル（小型クラッチカスタム）の特長
