458モデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

458モデルの特長

長寿命でしかも高トルク、制動・保持の両用に最適なブレーキです。独自の特殊アーマチュアの採用により、制動時の耳ざわりな高周波摩擦音を低減。トルク調整リングを回すことにより、制動トルクを広範囲に調整できる上、二重制動構造になっているため、最低トルクは確保できます。さらにオプションを選択することで、手動解放機能や防じん性を向上することができます。お客様のさまざまなご要望に応じることができる1台です。

458モデルの仕様

458モデル

458モデル

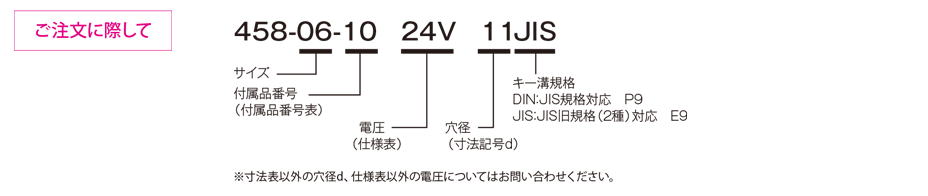

【仕様】

型式	サイズ	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［min^-1］	回転部慣性モーメントJ［kg・m²］	許容制動仕事率Pbaℓ［W］	総制動仕事ET［J］	アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］	質量［kg］	購入
型式	サイズ	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［min^-1］	回転部慣性モーメントJ［kg・m²］	許容制動仕事率Pbaℓ［W］	総制動仕事ET［J］	アーマチュア吸引時間ta［s］	アーマチュア釈放時間tar［s］	質量［kg］	購入
458-06	06	4	24	20	0.83	28.8	F	3000	1.5×10^-5	66	3.4×10⁷	0.045	0.015	1.0
			96	20	0.21	461	F
			190	20	0.11	1805	F
458-08	08	8	24	25	1.04	23.0	F	3000	6.1×10^-5	104	6.3×10⁷	0.057	0.015	1.4
			96	25	0.26	368	F
			190	25	0.13	1444	F
458-10	10	16	24	30	1.25	19.2	F	3000	2.0×10^-4	133	7.9×10⁷	0.076	0.028	2.5
			96	31	0.32	297	F
			190	30	0.16	1203	F
458-12	12	32	24	40	1.67	14.4	F	3000	4.5×10^-4	200	2.1×10⁸	0.115	0.028	4.0
			96	40	0.42	230	F
			190	40	0.21	903	F
458-14	14	60	24	50	2.09	11.5	F	3000	6.3×10^-4	233	2.3×10⁸	0.210	0.017	5.6
			96	50	0.52	184	F
			190	50	0.26	722	F
458-16	16	80	24	55	2.29	10.5	F	3000	1.5×10^-3	270	2.9×10⁸	0.220	0.027	8.4
			96	55	0.57	168	F
			190	60	0.32	602	F
458-18	18	150	24	85	3.57	6.8	F	1500	2.9×10^-3	333	4.6×10⁸	0.270	0.033	12.6
			96	85	0.89	108	F
			190	85	0.45	425	F
458-20	20	260	24	100	4.14	5.8	F	1500	7.3×10^-3	422	7.0×10⁸	0.340	0.065	19.5
			96	100	1.04	92	F
			190	110	0.58	328	F
458-25	25	400	24	110	4.62	5.2	F	1500	2.0×10^-2	500	1.1×10⁹	0.390	0.110	31.0
			96	110	1.14	84	F
			190	110	0.58	328	F

※初期トルク特性により、ならし運転が必要となる場合があります。

※アーマチュア吸引時間、アーマチュア釈放時間は、直流側スイッチング時の値です。

※交流側スイッチング（半波整流）時のアーマチュア吸引時間、アーマチュア釈放時間は、動作特性の頁をご参照ください。

【寸法】

単位 [mm]

サイズ	軸穴寸法
	穴径	JIS規格対応		JIS旧規格対応
	dH7	bP9	t	bE9	t
06	11	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
08	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
14	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
14	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
18	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	45	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	60	18^-0.018_-0.061	4^+0.5₀	15^+0.075_+0.032	5^+0.5₀

単位 [mm]

サイズ	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P₁	P₂	Q	R	S	U	V	a	n	e	β
06	87	72	31	C0.5	91	87	52	24	12	6	36.3	18	3.95	3	1	15.8	32.8	54.5	107	23	13	8	0.2	3	4.4	12°
08	105	90	41	C0.5	109	105	60	26	14	7	42.8	20	1.5	3.2	1	16.3	41.3	63	118	23	13	8	0.2	3	5.5	10°
10	130	112	45	C1	135.4	130	68	35	15	9	48.4	20	3.5	4.1	2	27.4	42.4	73.3	132.2	23	13	10	0.2	3	6.6	9°
12	150	132	52	C1	155	150	82	40	18	9	54.9	25	5.5	4.1	2	29.4	47.4	85	163.5	23	13	10	0.3	3	6.6	10°
14	165	145	55	C1	169	165	92	52	20	11	65.5	30	6	5	2	33	50	98	195.5	32	24	12	0.3	3	9	9°
16	190	170	70	C1	195	190	102	52	25	11	72.5	30	5	5	2.3	37.5	53.5	114	240	32	24	12	0.3	3	9	10°
18	217	196	77	C1	222	217	116	62	30	11	83.1	35	9	6	3	41.1	59.1	126	279	32	24	14	0.4	4	9	9°
20	254	230	90	C1	259	254	135	72	40	11	97.6	40	10	7	3.5	47.6	68.6	146	319	32	24	14	0.4	4	11	10°
25	302	278	120	C1	307	302	180	85	44	12.5	106.7	50	10	9	4.5	57.7	88.7	173	445	32	24	16	0.5	6	11	10°
