製品情報

AHSモデル

AHSモデル

お見積り・選定・技術相談はこちら

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

AHSモデルのオプション

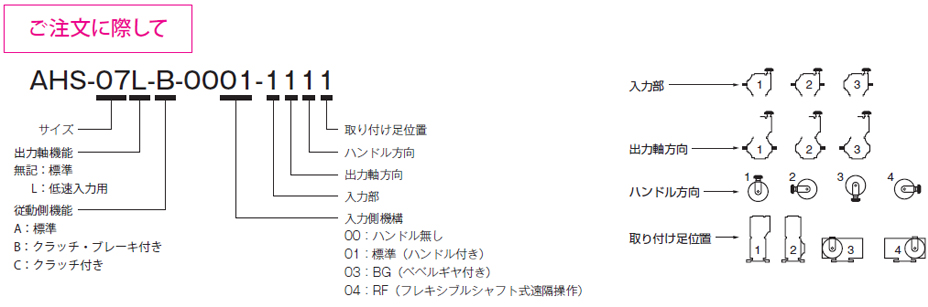

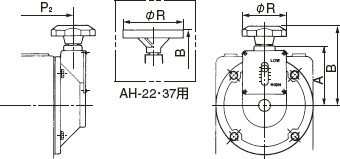

操作機能 01 〔標準ハンドル〕

ハンドル方向はタテ、ヨコ自由です。
標準ハンドルのほか、オプションとして、ハンドル回転数指示計を内蔵したSD ハンドルもあります。（ハンドル方向ヨコ形のみ使用可能です。）

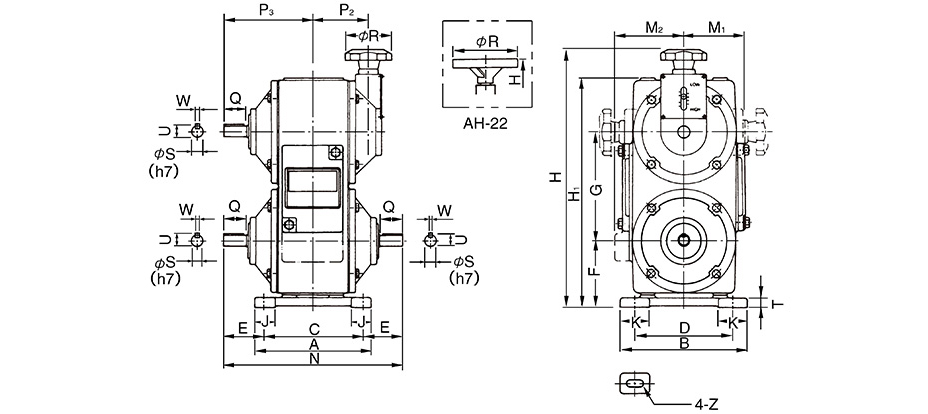

【仕様・寸法】

型式 A B P2 R ハンドル回転数
AH-02 100 134 80 80 11
AH-04 110 144 92 80 13
AH-07 121 155 106 80 14
AH-15 140 174 121 80 15
AH-22 170 220 133 160 17
AH-37 170 220 133 160 17

操作機能 00〔ハンドルなし〕

標準ハンドルを取り外し、ご希望のハンドルをお取り付けになる場合、または、スプロケット・ユニバーサルジョイントなどで遠隔操作を行う場合などはこの00 型をご指定ください。

【仕様・寸法】

型式 A B D1 D2 P2 ハンドル回転数
AH-02 101 121 10 15 80 11
AH-04 111 131 10 15 92 13
AH-07 122 142 10 15 106 14
AH-15 141 161 10 16 121 15
AH-22 171 191 10 16 133 17
AH-37 171 191 10 16 133 17

操作機能 03〔直角ハンドル〕

ハンドル部にベベルギヤを取り付けた直角ハンドル型です。標準ハンドルのほか、SD ハンドル（ハンドル回転数指示計）付きもできます。

【仕様・寸法】

型式 A B P2 C R ハンドル回転数
AH-02 150 190 80 80 80 11
AH-04 160 200 92 80 80 13
AH-07 170 210 106 80 80 14
AH-15 190 230 121 80 80 15
AH-22 220 300 133 100 160 17
AH-37 220 300 133 100 160 17

操作機能 04〔フレキシブルシャフト式遠隔操作〕

低コストでリモートコントロールが可能です。
標準フレキシブルシャフトの長さは1000mm、1600mm、2500mmです。
湾曲半径はR300 以上にてご使用ください。
また、フレキシブルシャフトの取り回しが複雑な場合、ガイドなどを設置してください。

【仕様・寸法】

型式 A B C D E F G L N R Z ハンドル回転数 RF 型式
AH-02 118 93 25 100 100 25 12 70 14 86 7 11 RF-03-A
AH-04 110 13
AH-07 121 120 18 160 14 RF-04-A
AH-15 140 15
AH-22 170 17
AH-37

AHSモデルについてもっと見る
