PDCモデルの仕様

PDC

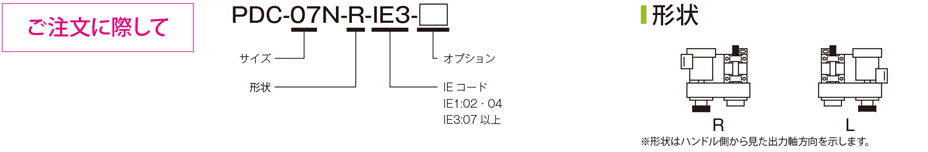

【仕様1】

型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	使用変速機		使用ベルト型式	質量[kg]
型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	モータ側変速機型式	機械側変速機型式	使用ベルト型式	質量[kg]
PDC-02N	0.2	4	三相 200/50、200・220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	20.5
PDC-04N	0.4	4	三相 200/50、200・220/60	1:3.5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	29.5
PDC-07N	0.75	4	三相 200/50、200・220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	40
PDC-15N	1.5	4	三相 200/50、200・220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	58
PDC-22N	2.2	4	三相 200/50、200・220/60	1:4.5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	71.5
PDC-37N	3.7	4	三相 200/50、200・220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	88

※ 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式	出力軸回転速度 [min^-1]と出力軸トルク[N･m]
	50Hz		60Hz
	出力軸回転速度[min^-1]	出力軸トルク[N･m]	出力軸回転速度[min^-1]	出力軸トルク[N･m]
PDC-02N	500～2000	3～0.6	600～2400	2.4～0.5
PDC-04N	720～2520	3.6～1	870～3050	2.9～0.8
PDC-07N	600～2400	9.2～2.4	720～2880	7.5～2
PDC-15N	500～2000	19～5.4	600～2400	15～4.3
PDC-22N	500～2250	28～8.2	600～2700	22～6.6
PDC-37N	780～2350	40～11	940～2820	32～8.8

【寸法】

単位 [mm]

型式	PDC-02N	PDC-04N	PDC-07N	PDC-15N	PDC-22N	PDC-37N
A	322	398	396	433	511	541
B₁	347	376	425	485	570	580
B₂	137	154	165	195	230	240
B₃	86	117	145	165	200	210
B₄	51	80	75	105	130	140
C	95	110	120	130	140	152
E	240	280	290	320	390	390
F	180	200	240	270	320	320
G	150	160	200	230	280	280
H	165	185	210	235	264	276
J	45	40	65	65	80	85
K	35	42	58	67	64	64
L	198	242	230	249	294	309
M₁	300	340	350	380	450	450
M₂	0	3	3	8	31	31
N	200	240	280	310	360	360
PC	163	200	172	182	230	247
Q	60	60	85	85	100	105
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	11	28	25	25	25	25
Z	10	12	15	15	15	15
S	20	20	25	25	30	30
U	22.5	22.5	28	28	33	33
W	6	6	8	8	8	8

PDCモデルのオプション

インデックスハンドル SD 付き

ハンドル回転をさらに読みやすくするインデックスハンドル付きが選択できます。ハンドルを一回転させると短針が一目盛り動く二針式です。
このため、ハンドル回転回数を細かく読み取ることができます。

型式	変速機ユニットサイズ	インデックスハンドル型式	L1[mm]	M1[mm]
AK-90-MA-11-SD	02	SD-53B-9L	154.5	70
AK-124-MA-14N-SD	04	SD-53B-90A-9L	190	90
AK-140-MA-19N-SD	07	SD-53B-90A-9L	195	90
AK-155-MA-24N-SD	15	SD-53B-90A-9L	230	90
AK-185-MA-28N-SD	22	SD-53B-90A-12L	258	90
AK-216-MA-28N-SD	37	SD-53B-90A-12L	266	90

※その他の寸法については、PDS の仕様・寸法ページでご確認ください。

遠隔操作装置付きユニット

ベルト式無段変速機ユニットにフレキシブルシャフト式遠隔操作装置をセットすることで遠隔操作を実現します。
モータ軸方向へフレキシブルシャフトを取り出すRFAタイプと直交方向へ取り出すRFB タイプから選べます。

RFAタイプ

変速機ユニットサイズ	ハンドル回転回数[回]	標準フレキシブルシャフト長さ[mm]	モータ側変速機型式	遠隔操作装置RF型式
02（0.2kW）	5	1000・1600・2500	AK-90-MA-11-RFA	RFA-90-A
04（0.4kW）	5.5	1000・1600・2500	AK-124-MA-14N-RFA	RFA-124-A
07（0.75kW）	7.5	1000・1600・2500	AK-140-MA-19N-RFA	RFA-140-A
15（1.5kW）	8.5	1000・1600・2500	AK-155-MA-24N-RFA	RFA-155-A
22（2.2kW）	10.5	1000・1600・2500	AK-185-MA-28N-RFA	RFA-185-A
37（3.7kW）	8.5	1000・1600・2500	AK-216-MA-28N-RFA	RFA-216-A

RFBタイプ

変速機ユニットサイズ	ハンドル回転回数[回]	標準フレキシブルシャフト長さ[mm]	モータ側変速機型式
02（0.2kW）	10	1000・1600・2500	AK-90-MA-11-RFB	RFB-90-A
04（0.4kW）	11	1000・1600・2500	AK-124-MA-14N-RFB	RFB-124-A
07（0.75kW）	15	1000・1600・2500	AK-140-MA-19N-RFB	RFB-140-A
15（1.5kW）	17	1000・1600・2500	AK-155-MA-24N-RFB	RFB-155-A
22（2.2kW）	21	1000・1600・2500	AK-185-MA-28N-RFB	RFB-185-A
37（3.7kW）	17	1000・1600・2500	AK-216-MA-28N-RFB	RFB-216-A

RFB タイプはフレキシブルシャフトの取り出し方向を選べます。

設計上の確認事項

遠隔操作装置付きユニットは、標準のユニットに対して、以下の構成となっています。

・遠隔操作装置用モータ側変速機　AK（RF）
・遠隔操作装置　RF
・フレキシブルシャフト
・インデックスハンドル（オプション）

フレキシブルシャフトの湾曲は半径R300mm 以内となるようにしてください。
フレキシブルシャフトの取り回しが複雑となる場合、フレキシブルシャフトにガイドなどを設置してください。
標準フレキシブルシャフト長さは1000・1600・2500mmです。標準以外の長さにも対応できますので、お問い合わせください。

遠隔操作装置RF用モータ側変速機AK(RF)

フレキシブルシャフト式遠隔操作装置で変速するためのモータ側変速機です。

型式	変速機ユニットサイズ	共通寸法 [mm]							RFA寸法[mm]					RFB寸法[mm]								ハンドル回転回数[回]
型式	変速機ユニットサイズ	A	F	K	M	N	P	Q	B	C	D	E	G	B	C	D	E	G	H	J	L	RFA	RFB
AK-90-MA-11-RF[ ]	02	90	10	55	67	10	17	10	154	134	20	-	6	171	149	22	78	4	20	62	70	5	10
AK-124-MA-14N-RF[ ]	04	124	10	48	107	11	53	10	160	124	24	12	4	162	140	22	78	4	20	62	70	5.5	11
AK-140-MA-19N-RF[ ]	07	140	10	48	112	15	53	10	169	133	24	12	4	171	149	22	78	4	20	62	70	7.5	15
AK-155-MA-24N-RF[ ]	15	155	10	48	142	17	53	10	201	165	24	12	4	203	181	22	78	4	20	62	70	8.5	17
AK-185-MA-28N-RF[ ]	22	185	10	53	165	21	62	10	228	192	24	12	4	230	208	22	78	4	20	62	70	10.5	21
AK-216-MA-28N-RF[ ]	37	216	10	53	175	17.5	74	10	236	200	24	12	4	238	216	22	78	4	20	62	70	8.5	17

遠隔操作装置　RF

フレキシブルシャフト式遠隔操作装置部分です。

型式	変速機ユニットサイズ	寸法 [mm]																ハンドル回転回数[回]
型式	変速機ユニットサイズ	A	B	B2	C	D	E	F	K	L	M	N	R	R2	S	T	Z	RFA	RFB
RFA-90-A / RFB-90-A	02	100	75	81	25	10	82	20	38	70	10	14	70	70	25	11	7	5	10
RFA-124-A/RFB-124-A	04	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	5.5	11
RFA-140-A/RFB-140-A	07	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	7.5	15
RFA-155-A/RFB-155-A	15	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	8.5	17
RFA-185-A/RFB-185-A	22	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	10.5	21
RFA-216-A/RFB-216-A	37	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	8.5	17

※上記型式欄の型式はハンドル部分のみの型式となります（フレキシブルシャフトなし）。インデックスハンドル付きオプションとしたい場合は、末尾-A を-SDとご指示ください。

遠隔操作装置RF用インデックスハンドル SD

型式	適用インデックスハンドル
型式	RFA	RFB
RFA-90-SD/RFB-90-SD	SD-53B-9L	SD-53B-12L
RFA-124-SD/RFB-124-SD	SD-53B-90A-9L	SD-53B-90A-12L
RFA-140-SD/RFB-140-SD	SD-53B-90A-9L	SD-53B-90A-16L
RFA-155-SD/RFB-155-SD	SD-53B-90A-9L	SD-53B-90A-25L
RFA-185-SD/RFB-185-SD	SD-53B-90A-12L	SD-53B-90A-25L
RFA-216-SD/RFB-216-SD	SD-53B-90A-12L	SD-53B-90A-25L

停止時調整ハンドル取り付け角穴 TH

機械停止時にハンドルを差し込み、微調整・位置合わせが簡単にできます。
PE 変速プーリの角穴ブッシュに、TH停止時調整ハンドルを取り付け、微調整・位置合わせを行います。
停止時調整ハンドル（TH-125-□）は別途ご発注ください。

PDG-BS　ユニット取り付け時寸法

単位［mm］

ハンドル型式	変速プーリ	A	B	C	D	□F	L	X	Z
TH-125-12	PE-106	106	90	176	14	12	91	15	24
TH-125-12	PE-124	124	125	169	21	12	122	15	28
TH-125-15	PE-155	155	145	176	14	15	151	15	32
TH-125-15	PE-185	185	165	172	18	15	172	20	40
TH-125-15	PE-216	216	200	175	15	15	205	20	50
TH-125-15	PE-216	216	200	165	25	15	205	20	50
