PDG(BSN)モデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

PDG(BSN)モデルの特長

PDSモデルの変速機にモータ、ウォーム減速機をベットに組み合わせた無段変速機です。標準モデルとしてPDG-BSNモデルを用意していますが、モータをブレーキモータにしたり、減速機の出力軸を上向きにしたり2段ウォーム減速機にしたり、さまざまな対応が可能です。

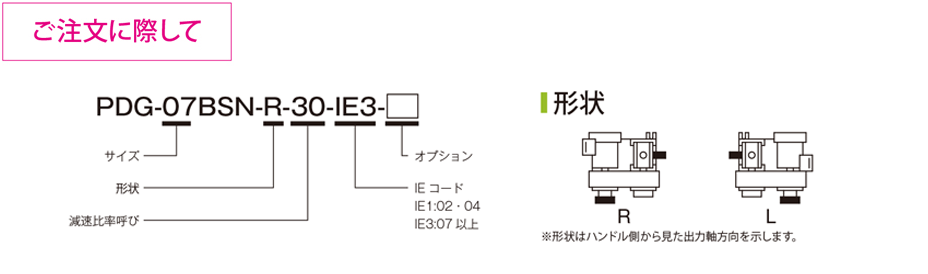

PDG(BSN)モデルの仕様

PDG(BSN)

PDG(BSN)

【仕様1】

型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	使用変速機		使用ベルト型式	減速機	質量[kg]
型式	モータ出力[kW]	極数	電源電圧[V]/周波数[Hz]	変速比	モータ側変速機型式	機械側変速機型式	使用ベルト型式	減速機	質量[kg]
PDG-02BSN	0.2	4	三相 200/50、200・220/60	1:4	AK-90-MA-11	PE-106-MA-12H	1022V220S	N-PA-12	21.5
PDG-04BSN	0.4	4	三相 200/50、200・220/60	1:3.5	AK-124-MA-14N	PE-124-MA-15H	1422V270S	N-PA-15	33
PDG-07BSN	0.75	4	三相 200/50、200・220/60	1:4	AK-140-MA-19N	PE-155-MA-18H	1422V270S	N-PA-18	51
PDG-15BSN	1.5	4	三相 200/50、200・220/60	1:4	AK-155-MA-24N	PE-185-MA-22H	1922V298S	N-PA-22	74
PDG-22BSN	2.2	4	三相 200/50、200・220/60	1:4.5	AK-185-MA-28N	PE-216-MA-25H	2322V364S	N-PA-25	103
PDG-37BSN	3.7	4	三相 200/50、200・220/60	1:3	AK-216-MA-28N	PE-216-MA-30H	2322V396S	N-PA-30	152.5

※ 0.2kW･0.4kWのモータはJIS C 4210、0.75kW以上のモータはJIS C 4213に準拠する全閉外扇モータです。

【仕様2】

型式	周波数 [Hz]	各減速比率における出力軸回転速度[min^-1]と出力軸トルク[N･m]
		1/10		1/20		1/30		1/40		1/50		1/60
		出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]	出力軸回転速度 [min^-1]	出力軸トルク [N･m]
PDG-02BSN	50	50～200	23～4.8	25～100	41～8.9	17～68	54～12	12.5～50	54～15	10～40	54～18	8.5～34	54～21
PDG-02BSN	60	60～240	18～4	30～120	33～7.4	20～80	42～9.9	15～60	53～13	12～48	54～15	10～40	54～17
PDG-04BSN	50	72～252	27～8.1	36～126	48～15	24～84	64～20	18～63	76～25	15～52	99～32	12～42	95～35
PDG-04BSN	60	87～305	22～6.5	44～154	38～12	29～102	51～16	22～77	62～20	17～60	80～26	15～52	91～28
PDG-07BSN	50	60～240	70～20	30～120	130～37	20～80	170～50	15～60	190～63	12～48	200～77	10～40	190～89
PDG-07BSN	60	72～288	57～16	36～144	110～30	24～96	140～41	18～72	170～53	15～60	200～64	12～48	190～74
PDG-15BSN	50	50～200	150～44	25～100	220～81	17～68	290～110	12.5～50	250～140	10～40	280～170	8.5～34	260～190
PDG-15BSN	60	60～240	120～35	30～120	200～65	20～80	280～90	15～60	250～110	12～48	280～140	10～40	260～160
PDG-22BSN	50	50～225	220～67	25～113	400～130	17～75	500～180	12.5～56	500～230	10～45	450～280	8.5～37	420～300
PDG-22BSN	60	60～270	170～54	30～135	320～100	20～90	410～140	15～67	500～180	12～54	450～220	10～45	420～260
PDG-37BSN	50	78～235	320～91	39～118	570～170	26～78	770～240	20～59	730～300	16～47	770～390	13～39	680～430
PDG-37BSN	60	94～282	250～73	47～141	450～140	32～95	610～190	24～71	730～240	19～56	770～310	16～47	680～340

※ 出力軸トルクは、減速機の許容値で抑えられているものもあります。

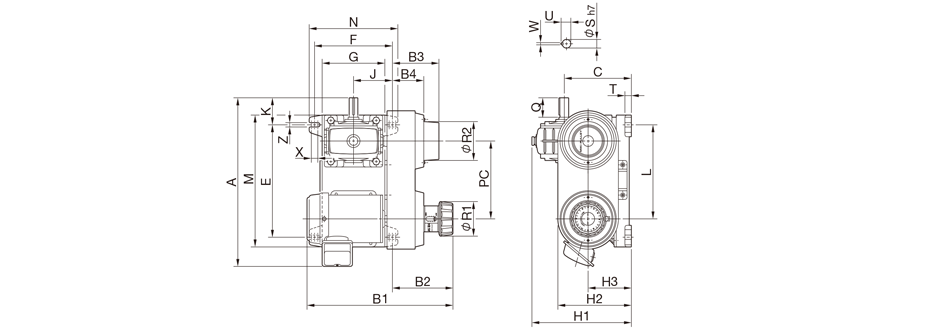

【寸法】

単位 [mm]

型　式	PDG-02BSN	PDG-04BSN	PDG-07BSN	PDG-15BSN	PDG-22BSN	PDG-37BSN
A	347	434	436	468	559	622
B₁	347	378	425	485	570	650
B₂	138	158	165	195	230	230
B₃	86	122	145	165	200	200
B₄	51	85	75	105	130	130
C	145	170	190	210	240	280
E	240	290	290	320	390	410
F	180	195	240	270	320	390
G	150	160	200	230	280	330
H₁	220	255	290	320	415	474
H₂	165	185	210	235	268	318
H₃	95	110	120	130	140	160
J	90	98	120	135	160	195
K	60	68	73	73	93	110
L	198	242	230	249	308	327
M	290	340	350	380	450	490
N	200	220	280	310	360	450
PC	163	200	172	182	230	247
Q	40	50	60	65	75	85
R₁	70	86	86	86	86	86
R₂	90	100	110	121	150	150
T	15	15	20	20	20	20
X	10	10	10	10	10	20
Z	11	12	15	15	15	20
S	17	22	28	32	38	45
U	19	24.5	31	35	41	48.5
W	5	6	8	10	10	14

PDG(BSN)モデルのオプション

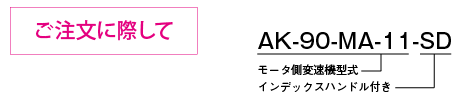

インデックスハンドル SD 付き

ハンドル回転をさらに読みやすくするインデックスハンドル付きが選択できます。ハンドルを一回転させると短針が一目盛り動く二針式です。
このため、ハンドル回転回数を細かく読み取ることができます。

型式	変速機ユニットサイズ	インデックスハンドル型式	L1[mm]	M1[mm]
AK-90-MA-11-SD	02	SD-53B-9L	154.5	70
AK-124-MA-14N-SD	04	SD-53B-90A-9L	190	90
AK-140-MA-19N-SD	07	SD-53B-90A-9L	195	90
AK-155-MA-24N-SD	15	SD-53B-90A-9L	230	90
AK-185-MA-28N-SD	22	SD-53B-90A-12L	258	90
AK-216-MA-28N-SD	37	SD-53B-90A-12L	266	90

※その他の寸法については、PDS の仕様・寸法ページでご確認ください。

遠隔操作装置付きユニット

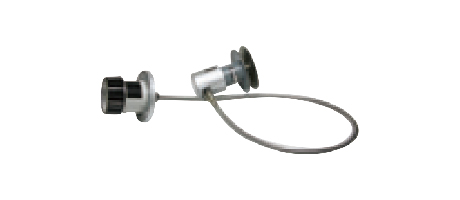

ベルト式無段変速機ユニットにフレキシブルシャフト式遠隔操作装置をセットすることで遠隔操作を実現します。
モータ軸方向へフレキシブルシャフトを取り出すRFAタイプと直交方向へ取り出すRFB タイプから選べます。

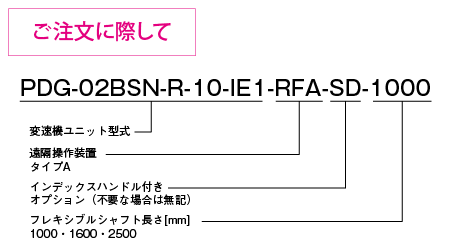

RFAタイプ

変速機ユニットサイズ	ハンドル回転回数[回]	標準フレキシブルシャフト長さ[mm]	モータ側変速機型式	遠隔操作装置RF型式
02（0.2kW）	5	1000・1600・2500	AK-90-MA-11-RFA	RFA-90-A
04（0.4kW）	5.5	1000・1600・2500	AK-124-MA-14N-RFA	RFA-124-A
07（0.75kW）	7.5	1000・1600・2500	AK-140-MA-19N-RFA	RFA-140-A
15（1.5kW）	8.5	1000・1600・2500	AK-155-MA-24N-RFA	RFA-155-A
22（2.2kW）	10.5	1000・1600・2500	AK-185-MA-28N-RFA	RFA-185-A
37（3.7kW）	8.5	1000・1600・2500	AK-216-MA-28N-RFA	RFA-216-A

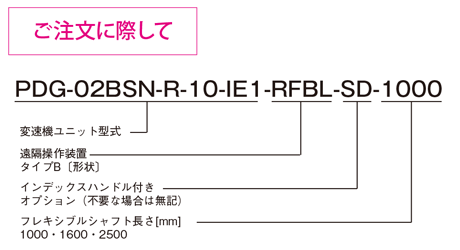

RFBタイプ

変速機ユニットサイズ	ハンドル回転回数[回]	標準フレキシブルシャフト長さ[mm]	モータ側変速機型式
02（0.2kW）	10	1000・1600・2500	AK-90-MA-11-RFB	RFB-90-A
04（0.4kW）	11	1000・1600・2500	AK-124-MA-14N-RFB	RFB-124-A
07（0.75kW）	15	1000・1600・2500	AK-140-MA-19N-RFB	RFB-140-A
15（1.5kW）	17	1000・1600・2500	AK-155-MA-24N-RFB	RFB-155-A
22（2.2kW）	21	1000・1600・2500	AK-185-MA-28N-RFB	RFB-185-A
37（3.7kW）	17	1000・1600・2500	AK-216-MA-28N-RFB	RFB-216-A

RFB タイプはフレキシブルシャフトの取り出し方向を選べます。

設計上の確認事項

遠隔操作装置付きユニットは、標準のユニットに対して、以下の構成となっています。

・遠隔操作装置用モータ側変速機　AK（RF）
・遠隔操作装置　RF
・フレキシブルシャフト
・インデックスハンドル（オプション）

フレキシブルシャフトの湾曲は半径R300mm 以内となるようにしてください。
フレキシブルシャフトの取り回しが複雑となる場合、フレキシブルシャフトにガイドなどを設置してください。
標準フレキシブルシャフト長さは1000・1600・2500mmです。標準以外の長さにも対応できますので、お問い合わせください。

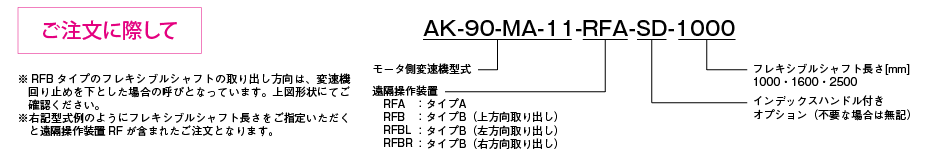

遠隔操作装置RF用モータ側変速機AK(RF)

フレキシブルシャフト式遠隔操作装置で変速するためのモータ側変速機です。

型式	変速機ユニットサイズ	共通寸法 [mm]							RFA寸法[mm]					RFB寸法[mm]								ハンドル回転回数[回]
型式	変速機ユニットサイズ	A	F	K	M	N	P	Q	B	C	D	E	G	B	C	D	E	G	H	J	L	RFA	RFB
AK-90-MA-11-RF[ ]	02	90	10	55	67	10	17	10	154	134	20	-	6	171	149	22	78	4	20	62	70	5	10
AK-124-MA-14N-RF[ ]	04	124	10	48	107	11	53	10	160	124	24	12	4	162	140	22	78	4	20	62	70	5.5	11
AK-140-MA-19N-RF[ ]	07	140	10	48	112	15	53	10	169	133	24	12	4	171	149	22	78	4	20	62	70	7.5	15
AK-155-MA-24N-RF[ ]	15	155	10	48	142	17	53	10	201	165	24	12	4	203	181	22	78	4	20	62	70	8.5	17
AK-185-MA-28N-RF[ ]	22	185	10	53	165	21	62	10	228	192	24	12	4	230	208	22	78	4	20	62	70	10.5	21
AK-216-MA-28N-RF[ ]	37	216	10	53	175	17.5	74	10	236	200	24	12	4	238	216	22	78	4	20	62	70	8.5	17

遠隔操作装置　RF

フレキシブルシャフト式遠隔操作装置部分です。

型式	変速機ユニットサイズ	寸法 [mm]																ハンドル回転回数[回]
型式	変速機ユニットサイズ	A	B	B2	C	D	E	F	K	L	M	N	R	R2	S	T	Z	RFA	RFB
RFA-90-A / RFB-90-A	02	100	75	81	25	10	82	20	38	70	10	14	70	70	25	11	7	5	10
RFA-124-A/RFB-124-A	04	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	5.5	11
RFA-140-A/RFB-140-A	07	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	7.5	15
RFA-155-A/RFB-155-A	15	118	94	120	25	10	100	20	38	70	10	14	86	90	25	12	7	8.5	17
RFA-185-A/RFB-185-A	22	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	10.5	21
RFA-216-A/RFB-216-A	37	118	104	131	25	10	100	20	38	70	13	18	86	90	25	12	7	8.5	17

※上記型式欄の型式はハンドル部分のみの型式となります（フレキシブルシャフトなし）。インデックスハンドル付きオプションとしたい場合は、末尾-A を-SDとご指示ください。

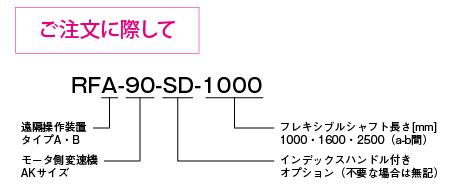

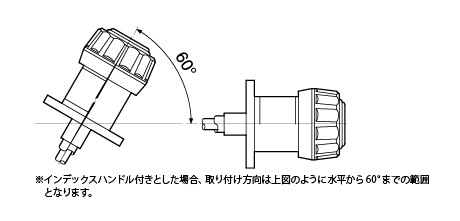

遠隔操作装置RF用インデックスハンドル SD

型式	適用インデックスハンドル
型式	RFA	RFB
RFA-90-SD/RFB-90-SD	SD-53B-9L	SD-53B-12L
RFA-124-SD/RFB-124-SD	SD-53B-90A-9L	SD-53B-90A-12L
RFA-140-SD/RFB-140-SD	SD-53B-90A-9L	SD-53B-90A-16L
RFA-155-SD/RFB-155-SD	SD-53B-90A-9L	SD-53B-90A-25L
RFA-185-SD/RFB-185-SD	SD-53B-90A-12L	SD-53B-90A-25L
RFA-216-SD/RFB-216-SD	SD-53B-90A-12L	SD-53B-90A-25L

停止時調整ハンドル取り付け角穴 TH

機械停止時にハンドルを差し込み、微調整・位置合わせが簡単にできます。
PE 変速プーリの角穴ブッシュに、TH停止時調整ハンドルを取り付け、微調整・位置合わせを行います。
停止時調整ハンドル（TH-125-□）は別途ご発注ください。

PDG-BS　ユニット取り付け時寸法

単位［mm］

ハンドル型式	変速プーリ	A	B	C	D	□F	L	X	Z
TH-125-12	PE-106	106	90	176	14	12	91	15	24
TH-125-12	PE-124	124	125	169	21	12	122	15	28
TH-125-15	PE-155	155	145	176	14	15	151	15	32
TH-125-15	PE-185	185	165	172	18	15	172	20	40
TH-125-15	PE-216	216	200	175	15	15	205	20	50
TH-125-15	PE-216	216	200	165	25	15	205	20	50
