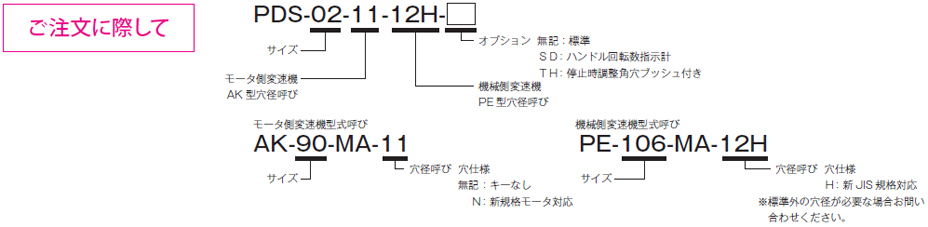

PDSモデルのオプション

インデックスハンドル SD 付き

ハンドル回転をさらに読みやすくするインデックスハンドル付きが選択できます。ハンドルを一回転させると短針が一目盛り動く二針式です。
このため、ハンドル回転回数を細かく読み取ることができます。

型式 変速機ユニットサイズ インデックスハンドル型式 L1[mm] M1[mm]
AK-90-MA-11-SD 02 SD-53B-9L 154.5 70
AK-124-MA-14N-SD 04 SD-53B-90A-9L 190 90
AK-140-MA-19N-SD 07 SD-53B-90A-9L 195 90
AK-155-MA-24N-SD 15 SD-53B-90A-9L 230 90
AK-185-MA-28N-SD 22 SD-53B-90A-12L 258 90
AK-216-MA-28N-SD 37 SD-53B-90A-12L 266 90

※その他の寸法については、PDS の仕様・寸法ページでご確認ください。

遠隔操作装置付きユニット

ベルト式無段変速機ユニットにフレキシブルシャフト式遠隔操作装置をセットすることで遠隔操作を実現します。
モータ軸方向へフレキシブルシャフトを取り出すRFAタイプと直交方向へ取り出すRFB タイプから選べ ます。

RFAタイプ

変速機ユニットサイズ ハンドル回転回数[回] 標準フレキシブルシャフト長さ[mm] モータ側変速機型式 遠隔操作装置RF型式
02(0.2kW) 5 1000・1600・2500 AK-90-MA-11-RFA RFA-90-A
04(0.4kW) 5.5 1000・1600・2500 AK-124-MA-14N-RFA RFA-124-A
07(0.75kW) 7.5 1000・1600・2500 AK-140-MA-19N-RFA RFA-140-A
15(1.5kW) 8.5 1000・1600・2500 AK-155-MA-24N-RFA RFA-155-A
22(2.2kW) 10.5 1000・1600・2500 AK-185-MA-28N-RFA RFA-185-A
37(3.7kW) 8.5 1000・1600・2500 AK-216-MA-28N-RFA RFA-216-A

RFBタイプ

変速機ユニットサイズ ハンドル回転回数[回] 標準フレキシブルシャフト長さ[mm] モータ側変速機型式 遠隔操作装置RF型式
02(0.2kW) 10 1000・1600・2500 AK-90-MA-11-RFB RFB-90-A
04(0.4kW) 11 1000・1600・2500 AK-124-MA-14N-RFB RFB-124-A
07(0.75kW) 15 1000・1600・2500 AK-140-MA-19N-RFB RFB-140-A
15(1.5kW) 17 1000・1600・2500 AK-155-MA-24N-RFB RFB-155-A
22(2.2kW) 21 1000・1600・2500 AK-185-MA-28N-RFB RFB-185-A
37(3.7kW) 17 1000・1600・2500 AK-216-MA-28N-RFB RFB-216-A

RFB タイプはフレキシブルシャフトの取り出し方向を選べます。

設計上の確認事項

遠隔操作装置付きユニットは、標準のユニットに対して、以下の構成 となっています。

  • ・遠隔操作装置用モータ側変速機 AK(RF)
  • ・遠隔操作装置 RF
  • ・フレキシブルシャフト
  • ・インデックスハンドル(オプション)

フレキシブルシャフトの湾曲は半径R300mm 以内となるようにしてください。
フレキシブルシャフトの取り回しが複雑となる場合、フレキシブルシャフト にガイドなどを設置してください。
標準フレキシブルシャフト長さは1000・1600・2500mmです。 標準以外の長さにも対応できますので、お問い合わせください。

遠隔操作装置RF用モータ側変速機AK(RF)

フレキシブルシャフト式遠隔操作装置で変速するためのモータ側変速機です。

型式 変速機ユニット
サイズ
共通寸法 [mm] RFA寸法[mm] RFB寸法[mm] ハンドル回転回数[回]
A F K M N P Q B C D E G B C D E G H J L RFA RFB
AK-90-MA-11-RF[ ] 02 90 10 55 67 10 17 10 154 134 20 - 6 171 149 22 78 4 20 62 70 5 10
AK-124-MA-14N-RF[ ] 04 124 10 48 107 11 53 10 160 124 24 12 4 162 140 22 78 4 20 62 70 5.5 11
AK-140-MA-19N-RF[ ] 07 140 10 48 112 15 53 10 169 133 24 12 4 171 149 22 78 4 20 62 70 7.5 15
AK-155-MA-24N-RF[ ] 15 155 10 48 142 17 53 10 201 165 24 12 4 203 181 22 78 4 20 62 70 8.5 17
AK-185-MA-28N-RF[ ] 22 185 10 53 165 21 62 10 228 192 24 12 4 230 208 22 78 4 20 62 70 10.5 21
AK-216-MA-28N-RF[ ] 37 216 10 53 175 17.5 74 10 236 200 24 12 4 238 216 22 78 4 20 62 70 8.5 17

遠隔操作装置 RF

フレキシブルシャフト式遠隔操作装置部分です。

型式 変速機ユニット
サイズ
寸法 [mm] ハンドル回転回数[回]
A B B2 C D E F K L M N R R2 S T Z RFA RFB
RFA-90-A / RFB-90-A 02 100 75 81 25 10 82 20 38 70 10 14 70 70 25 11 7 5 10
RFA-124-A/RFB-124-A 04 118 94 120 25 10 100 20 38 70 10 14 86 90 25 12 7 5.5 11
RFA-140-A/RFB-140-A 07 118 94 120 25 10 100 20 38 70 10 14 86 90 25 12 7 7.5 15
RFA-155-A/RFB-155-A 15 118 94 120 25 10 100 20 38 70 10 14 86 90 25 12 7 8.5 17
RFA-185-A/RFB-185-A 22 118 104 131 25 10 100 20 38 70 13 18 86 90 25 12 7 10.5 21
RFA-216-A/RFB-216-A 37 118 104 131 25 10 100 20 38 70 13 18 86 90 25 12 7 8.5 17

※上記型式欄の型式はハンドル部分のみの型式となります(フレキシブルシャフトなし)。インデックスハンドル付きオプションとしたい場合は、末尾-A を-SDとご指示ください。

遠隔操作装置RF用インデックスハンドル SD

型式 適用インデックスハンドル
RFA RFB
RFA-90-SD/RFB-90-SD SD-53B-9L SD-53B-12L
RFA-124-SD/RFB-124-SD SD-53B-90A-9L SD-53B-90A-12L
RFA-140-SD/RFB-140-SD SD-53B-90A-9L SD-53B-90A-16L
RFA-155-SD/RFB-155-SD SD-53B-90A-9L SD-53B-90A-25L
RFA-185-SD/RFB-185-SD SD-53B-90A-12L SD-53B-90A-25L
RFA-216-SD/RFB-216-SD SD-53B-90A-12L SD-53B-90A-25L

停止時調整ハンドル取り付け角穴 TH

機械停止時にハンドルを差し込み、微調整・位置合わせが簡単にできます。
PE 変速プーリの角穴ブッシュに、TH停止時調整ハンドルを取り付け、微調整・位置合わせを行います。
停止時調整ハンドル(TH-125-□)は別途ご発注ください。

PDG-BS ユニット取り付け時寸法

単位[mm]
ハンドル型式 変速プーリ A B C D □F L X Z
TH-125-12 PE-106 106 90 176 14 12 91 15 24
TH-125-12 PE-124 124 125 169 21 12 122 15 28
TH-125-15 PE-155 155 145 176 14 15 151 15 32
TH-125-15 PE-185 185 165 172 18 15 172 20 40
TH-125-15 PE-216 216 200 175 15 15 205 20 50
TH-125-15 PE-216 216 200 165 25 15 205 20 50
