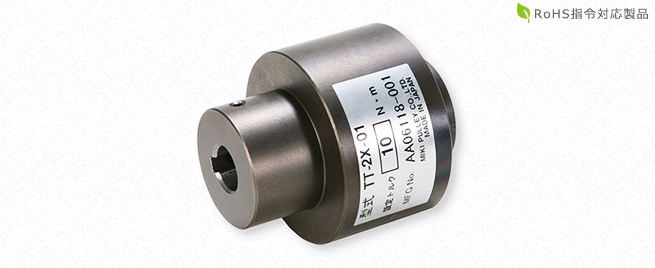

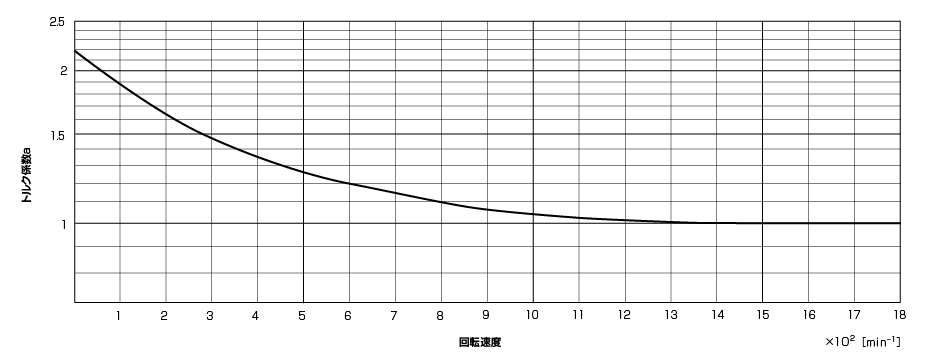

トルクテンダ TT(01)タイプ

トルクテンダ TT(01)タイプ

お見積り・選定・技術相談はこちら

製品のご購入はこちら

  • カタログ・技術資料ダウンロード
  • 取扱説明書ダウンロード
  • 2D CADダウンロード
  • 3D CADダウンロード

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

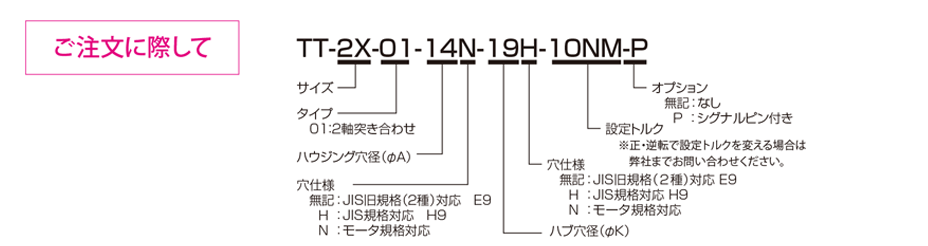

トルクテンダ TT(01)タイプのオプション

シグナルピン

無人運転や遠隔操作の機械 ・ 装置などで過負荷がかかった場合には、自動的に電源を切ったり、警報ベルを鳴らしたりする装置が必要になります。この場合は、トルクテンダにこのシグナルピンをセットすることによって過負荷を検出できます。
過負荷になると、入力側と出力側とは切り離され、トルクテンダハブ部のカム機構によって、シグナルピンは半径方向に突き出ます。これを利用して、リミットスイッチによって、電源を切ったり、警報などを鳴らしたりすることが可能になります。

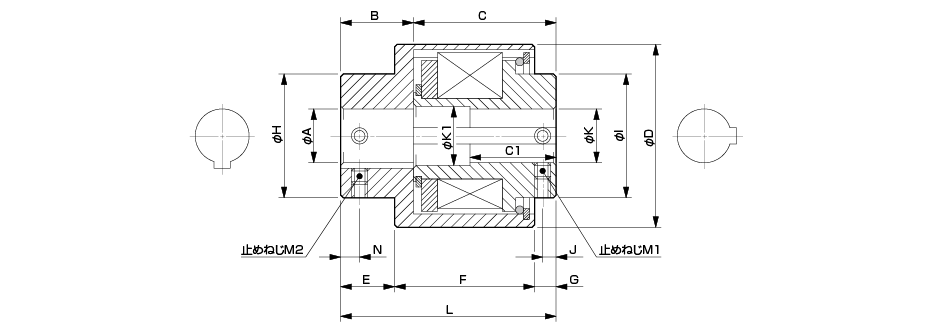

【寸法】

単位 [mm]
サイズ M Y R N
1X 24 1.5 6.5 5.5
2 29 2.5 5 4.5
2X 36 2.5 5 4.5
3 43 2.5 5 4.5
3X 42 2.5 5 4.5
4X 55 2.5 5 2

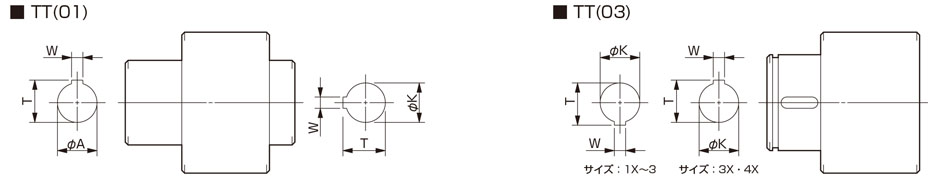

【標準穴加工規格】

・止めねじは製品に付属しています。
・表記以外の穴加工の規格寸法につきましては、弊社までお問い合わせください。
（ハブの寸法上加工できない場合があります。）

単位 [mm]
JIS 旧規格2 種 JIS B 1301 1959 対応 JIS 新規格 H9 JIS B 1301 1996 対応 モータ規格 JIS C 4210 2001対応
穴径呼び 穴径
φA・φK）		 キー溝幅
(W)		 キー溝高さ
(T)		 穴径呼び 穴径
（φA・φK）		 キー溝幅
(W)		 キー溝高さ
(T)		 穴径呼び 穴径
（φA・φK）		 キー溝幅
(W)		 キー溝高さ
(T)
公差
H7		 公差
E9		 - 公差
H7		 公差
H9		 - 公差
G7		 - -
8 8+0.0150 - - - - - - - - - -
10 10+0.0150 4+0.050+0.020 11.5+0.50 10Ｈ 10+0.0150 4+0.0300 11.8+0.50 - - - -
11 11+0.0180 4+0.050+0.020 12.5+0.50 11Ｈ 11+0.0180 4+0.0300 12.8+0.50 - - - -
12 12+0.0180 4+0.050+0.020 13.5+0.50 12Ｈ 12+0.0180 4+0.0300 13.8+0.50 - - - -
14 14+0.0180 5+0.050+0.020 16.0+0.50 14Ｈ 14+0.0180 5+0.0300 16.3+0.50 14Ｎ 14+0.024+0.006 5+0.0300 16.0+0.50
15 15+0.0180 5+0.050+0.020 17.0+0.50 15Ｈ 15+0.0180 5+0.0300 17.3+0.50 - - - -
16 16+0.0180 5+0.050+0.020 18.0+0.50 16Ｈ 16+0.0180 5+0.0300 18.3+0.50 - - - -
18 18+0.0180 5+0.050+0.020 20.0+0.50 18Ｈ 18+0.0180 6+0.0300 20.8+0.50 - - - -
19 19+0.0210 5+0.050+0.020 21.0+0.50 19Ｈ 19+0.0210 6+0.0300 21.8+0.50 19Ｎ 19+0.028+0.007 6+0.0300 21.5+0.50
20 20+0.0210 5+0.050+0.020 22.0+0.50 20Ｈ 20+0.0210 6+0.0300 22.8+0.50 - - - -
22 22+0.0210 7+0.061+0.025 25.0+0.50 22Ｈ 22+0.0210 6+0.0300 24.8+0.50 - - - -
24 24+0.0210 7+0.061+0.025 27.0+0.50 24Ｈ 24+0.0210 8+0.0360 27.3+0.50 24Ｎ 24+0.028+0.007 8+0.0360 27.0+0.50
25 25+0.0210 7+0.061+0.025 28.0+0.50 25Ｈ 25+0.0210 8+0.0360 28.3+0.50 - - - -
28 28+0.0210 7+0.061+0.025 31.0+0.50 28Ｈ 28+0.0210 8+0.0360 31.3+0.50 28Ｎ 28+0.028+0.007 8+0.0360 31.0+0.50
30 30+0.0210 7+0.061+0.025 33.0+0.50 30Ｈ 30+0.0210 8+0.0360 33.3+0.50 - - - -
32 32+0.0250 10+0.061+0.025 35.5+0.50 32Ｈ 32+0.0250 10+0.0360 35.3+0.50 - - - -
35 35+0.0250 10+0.061+0.025 38.5+0.50 35Ｈ 35+0.0250 10+0.0360 38.3+0.50 - - - -
38 38+0.0250 10+0.061+0.025 41.5+0.50 38Ｈ 38+0.0250 10+0.0360 41.3+0.50 38Ｎ 38+0.034+0.009 10+0.0360 41.0+0.50
40 40+0.0250 10+0.061+0.025 43.5+0.50 40Ｈ 40+0.0250 12+0.0430 43.3+0.50 - - - -
42 42+0.0250 10+0.061+0.025 45.5+0.50 42Ｈ 42+0.0250 12+0.0430 45.3+0.50 42Ｎ 42+0.034+0.009 12+0.0430 45.0+0.50
45 45+0.0250 12+0.075+0.032 48.5+0.50 45Ｈ 45+0.0250 14+0.0430 48.8+0.50 - - - -
48 48+0.0250 12+0.075+0.032 51.5+0.50 48Ｈ 48+0.0250 14+0.0430 51.8+0.50 48Ｎ 48+0.034+0.009 14+0.0430 51.5+0.50
50 50+0.0250 12+0.075+0.032 53.5+0.50 50Ｈ 50+0.0250 14+0.0430 53.8+0.50 - - - -

トルクテンダ TT(01)タイプについてもっと見る

このカテゴリには他にも以下のような製品があります

トルクテンダ TT(03)タイプ
トルクテンダ TT(03)タイプ
基本スペック
設定トルク 0.2N･m～200N･m
最高回転速度 1800min-1 (サイズによる)
外径 42mm～120mm

よく見られている製品はこちら

金属板ばねカップリング
SFCモデル
金属板ばねカップリング SFCモデル
ジョーカップリング
ALモデル
ジョーカップリング ALモデル
金属板ばねカップリング
SFSモデル
金属板ばねカップリングSFSモデル
励磁作動形クラッチ
101・CSモデル
励磁作動形クラッチ・ブレーキ 101・CSモデル(クラッチ)
