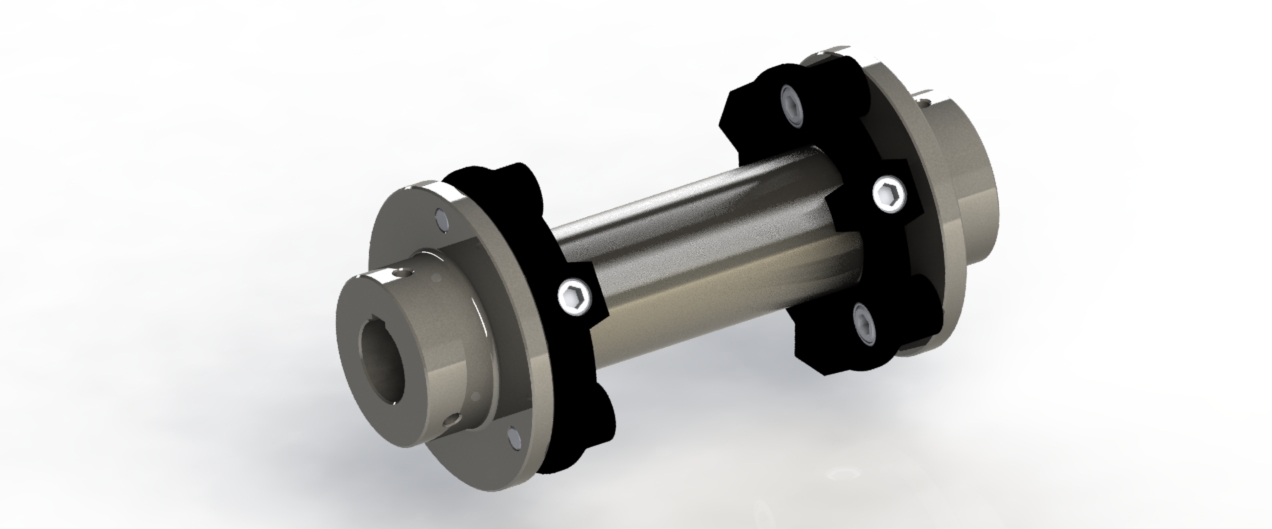

CF-X［OG］全長指定タイプ

*
バックラッシのない構造とナイロン樹脂エレメントによる動力伝達です。この構造は、ねじり方向に硬く、こじり・軸方向にはフレキシブル性が高く、振動・衝撃を吸収しつつ、正確な動力伝達を実現します。全長指定可能なフローティングシャフトをCF-Xモデル二個ではさんだ許容誤差を大きくとれるタイプです。

【仕様】

型式 トルク 許容誤差 最高回転速度［min-1］ 静的ねじりばね定数［N・m/rad］ 慣性モーメント［kg・m2］ 質量［kg］ 下穴品価格［円］
常用［N・m］ 最大［N・m］ 偏心［mm］ 偏角［°］ 軸方向［mm］
CF-X-001-OG 15 30 8.2 1 ±0.5 2000 1.15×103 4.4×10-4 1.2
CF-X-002-OG 30 60 8.2 1 ±0.5 2000 2.40×103 1.6×10-3 2.2
CF-X-004-OG 60 120 8.2 1 ±0.5 2000 6.97×103 3.1×10-3 3.1
CF-X-008-OG 120 250 8.1 1 ±0.5 2000 1.75×104 8.6×10-3 5.8
CF-X-016-OG 240 500 7.9 1 ±0.5 2000 3.15×104 2.1×10-3 9.6
CF-X-025-OG 370 800 7.8 1 ±0.5 2000 5.76×104 4.2×10-2 14.6
  • 最高回転速度は動バランスを考慮しておりません。
  • 静的ねじりばね定数の値は、20℃の時の値です。
  • 慣性モーメントおよび質量は、フランジハブが下穴で、L=500mm の場合の値です。(価格はL=600mmまで同額です。)

【寸法】

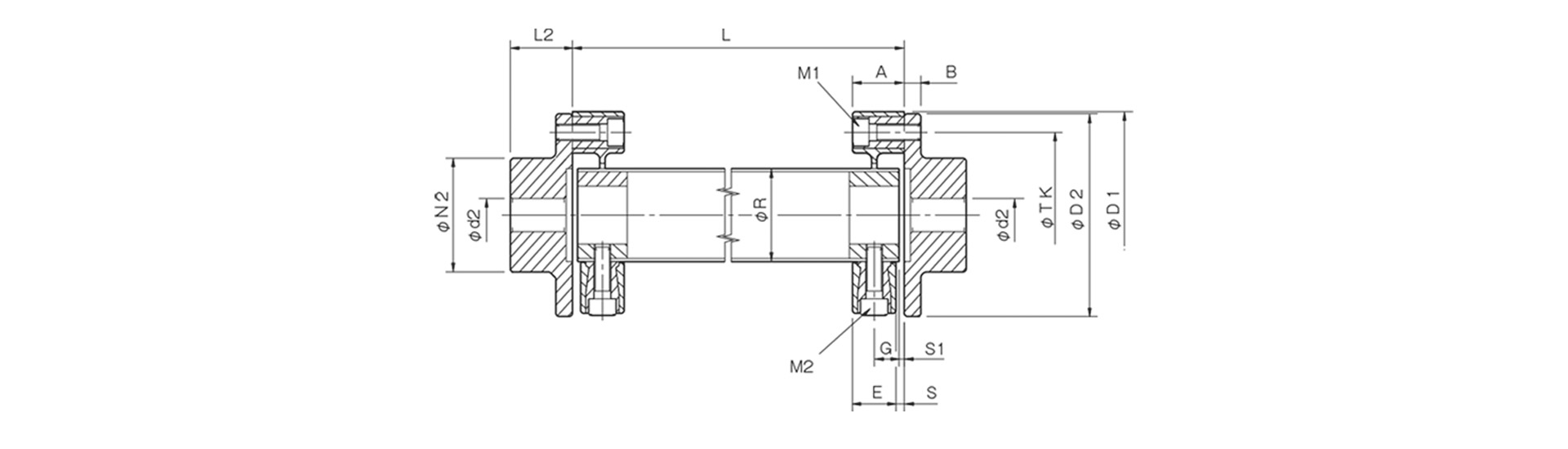

三木プーリのセンタフレックスCF-Xモデル CF-X-Lタイプ ゴム・樹脂カップリング寸法図（全長指定対応・寸法変更可能・柔軟軸継手）
単位 [mm]
型式 d2 D1 D2 N2 L2 A B E G S S1 M1 M2 R TK
下穴 最小 最大
CF-X-001-OG 8 9 22 57 56 36 24 24 7 18 11 3 1 2-M6 2-M6 30 44
CF-X-002-OG 9 10 30 88 85 45 28 24 8 20 10 4 4 2-M8 2-M8 40 68
CF-X-004-OG 11 12 36 100 100 55 30 25 8 21 12 4 2.5 3-M8 3-M8 45 80
CF-X-008-OG 15 16 46 125 120 70 42 30 10 26 14 4 3 3-M10 3-M10 60 100
CF-X-016-OG 19 20 56 155 150 85 50 35 12 28 18 7 3 3-M12 3-M12 70 125
CF-X-025-OG 19 20 65 175 170 100 56 40 14 34 20 6 3 3-M14 3-M14 85 140
  • 下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
  • ボルトM1･M2の呼びは数量-ねじの呼びで、数量は片側分の数量です。
  • L寸法は、標準長さ1000mm以下とします。また、最小L寸法は、M1のボルトが取り付けられるスペースが必要となります。

【標準穴加工規格】

?

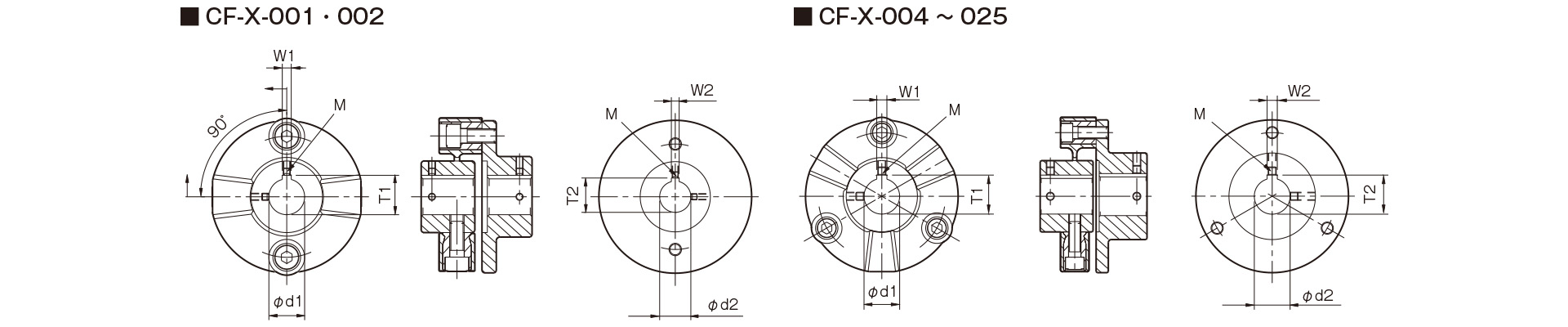

キー溝・穴径寸法表
単位 [mm]
JIS旧規格 2種
JIS B 1301 1959対応		 JIS新規格 H9
JIS B 1301 1996対応		 モータ規格
JIS C 4210 2001対応
穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）		 穴径呼び 穴径
（d1・d2）		 キー溝幅
（W1・W2）		 キー溝高さ
（T1・T2）		 止めねじ穴
（M）
穴径呼び 公差H7， H8 公差E9 － － 穴径呼び 公差H7 公差H9 － － 穴径呼び 公差G7， F7 公差H9 － －
9 9＋0.0220 － － 2-M4 － － － － － － － － － －
10 10＋0.0220 － － 2-M4 － － － － － － － － － －
11 11＋0.0180 － － 2-M4 － － － － － － － － － －
12 12＋0.0180 4＋0.05＋0.02 13.5＋0.30 2-M4 12H 12＋0.0180 4＋0.030 13.8＋0.30 2-M4 － － － － －
14 14＋0.0180 5＋0.05＋0.02 16.0＋0.30 2-M4 14H 14＋0.0180 5＋0.030 16.3＋0.30 2-M4 14N 14＋0.024＋0.006 5＋0.030 16.3＋0.30 2-M4
15 15＋0.0180 5＋0.05＋0.02 17.0＋0.30 2-M4 15H 15＋0.0180 5＋0.030 17.3＋0.30 2-M4 － － － － －
16 16＋0.0180 5＋0.05＋0.02 18.0＋0.30 2-M4 16H 16＋0.0180 5＋0.030 18.3＋0.30 2-M4 － － － － －
17 17＋0.0180 5＋0.05＋0.02 19.0＋0.30 2-M4 17H 17＋0.0180 5＋0.030 19.3＋0.30 2-M4 － － － － －
18 18＋0.0180 5＋0.05＋0.02 20.0＋0.30 2-M4 18H 18＋0.0180 6＋0.030 20.8＋0.30 2-M5 － － － － －
19 19＋0.0210 5＋0.05＋0.02 21.0＋0.30 2-M4 19H 19＋0.0210 6＋0.030 21.8＋0.30 2-M5 19N 19＋0.028＋0.007 6＋0.030 21.8＋0.30 2-M5
20 20＋0.0210 5＋0.05＋0.02 22.0＋0.30 2-M4 20H 20＋0.0210 6＋0.030 22.8＋0.30 2-M5 － － － － －
22 22＋0.0210 7＋0.061＋0.025 25.0＋0.30 2-M6 22H 22＋0.0210 6＋0.030 24.8＋0.30 2-M5 － － － － －
24 24＋0.0210 7＋0.061＋0.025 27.0＋0.30 2-M6 24H 24＋0.0210 8＋0.0360 27.3＋0.30 2-M6 24N 24＋0.028＋0.007 8＋0.0360 27.3＋0.30 2-M6
25 25＋0.0210 7＋0.061＋0.025 28.0＋0.30 2-M6 25H 25＋0.0210 8＋0.0360 28.3＋0.30 2-M6 － － － － －
28 28＋0.0210 7＋0.061＋0.025 31.0＋0.30 2-M6 28H 28＋0.0210 8＋0.0360 31.3＋0.30 2-M6 28N 28＋0.028＋0.007 8＋0.0360 31.3＋0.30 2-M6
30 30＋0.0210 7＋0.061＋0.025 33.0＋0.30 2-M6 30H 30＋0.0210 8＋0.0360 33.3＋0.30 2-M6 － － － － －
32 32＋0.0250 10＋0.061＋0.025 35.5＋0.30 2-M8 32H 32＋0.0250 10＋0.0360 35.3＋0.30 2-M8 － － － － －
35 35＋0.0250 10＋0.061＋0.025 38.5＋0.30 2-M8 35H 35＋0.0250 10＋0.0360 38.3＋0.30 2-M8 － － － － －
38 38＋0.0250 10＋0.061＋0.025 41.5＋0.30 2-M8 38H 38＋0.0250 10＋0.0360 41.3＋0.30 2-M8 38N 38＋0.05＋0.025 10＋0.0360 41.3＋0.30 2-M8
40 40＋0.0250 10＋0.061＋0.025 43.5＋0.30 2-M8 40H 40＋0.0250 12＋0.0430 43.3＋0.30 2-M8 － － － － －
42 42＋0.0250 12＋0.075＋0.032 45.5＋0.30 2-M8 42H 42＋0.0250 12＋0.0430 45.3＋0.30 2-M8 42N 42＋0.05＋0.025 12＋0.0430 45.3＋0.30 2-M8
45 45＋0.0250 12＋0.075＋0.032 48.5＋0.30 2-M8 45H 45＋0.0250 14＋0.0430 48.8＋0.30 2-M10 － － － － －
48 48＋0.0250 12＋0.075＋0.032 51.5＋0.30 2-M8 48H 48＋0.0250 14＋0.0430 51.8＋0.30 2-M10 48N 48＋0.05＋0.025 14＋0.0430 51.8＋0.30 2-M10
50 50＋0.0250 12＋0.075＋0.032 53.5＋0.30 2-M8 50H 50＋0.0250 14＋0.0430 53.8＋0.30 2-M10 － － － － －
55 55＋0.030 15＋0.075＋0.032 60.0＋0.30 2-M10 55H 55＋0.030 16＋0.0430 59.3＋0.30 2-M10 55N 55＋0.06＋0.03 16＋0.0430 59.3＋0.30 2-M10
56 56＋0.030 15＋0.075＋0.032 61.0＋0.30 2-M10 56H 56＋0.030 16＋0.0430 60.3＋0.30 2-M10 － － － － －
60 60＋0.030 15＋0.075＋0.032 65.0＋0.30 2-M10 60H 60＋0.030 18＋0.0430 64.4＋0.30 2-M10 60N 60＋0.06＋0.03 18＋0.0430 64.4＋0.30 2-M10
63 63＋0.030 18＋0.075＋0.032 69.0＋0.30 2-M10 63H 63＋0.030 18＋0.0430 67.4＋0.30 2-M10 － － － － －
65 65＋0.030 18＋0.075＋0.032 71.0＋0.30 2-M10 65H 65＋0.030 18＋0.0430 69.4＋0.30 2-M10 65N 65＋0.06＋0.03 18＋0.0430 69.4＋0.30 2-M10


  • φ11 以下の規格は、すべてJIS 旧規格欄と同じ内容となります。
  • 止めねじとキー溝の位置は同一平面上にはなりません。
  • <br> 止めねじは製品に付属します。
  • キー溝加工の位置精度は目視です。
  • キー溝の各ハブに対する位置精度が必要な場合は、お問い合わせください。
  • 表記以外の穴加工の規格寸法につきましては、技術資料を参照ください。

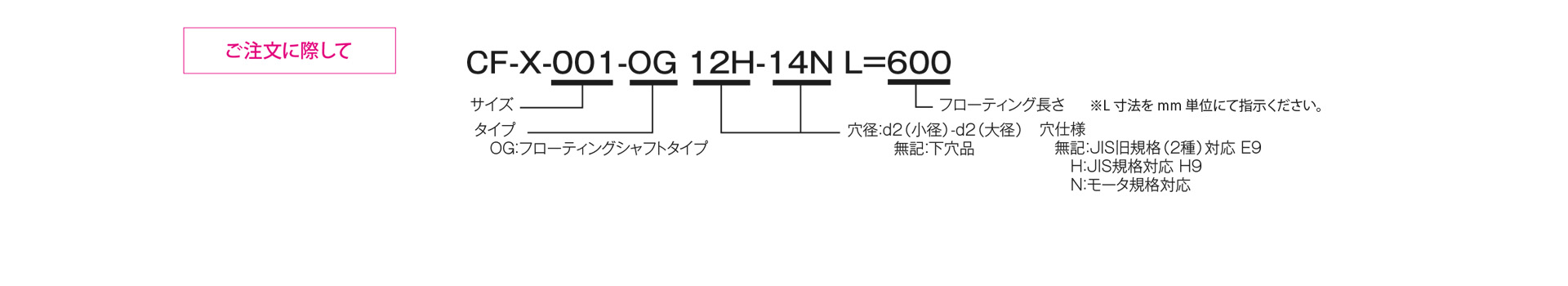

三木プーリのセンタフレックスCF-Xモデル（全長指定仕様）ゴム・樹脂カップリング ご注文時の型式構成説明図

【止めねじの位置(円筒ハブ)】

単位 [mm]
円筒ハブ側カップリング型式 端面からの位置［mm］
CF-X-001 6
CF-X-002 6
CF-X-004 6
CF-X-008 7
CF-X-016 10
CF-X-025 10

【止めねじの位置(フランジハブ)】

単位 [mm]
フランジハブ側カップリング型式 端面からの位置［mm］
CF-X-001 6
CF-X-002 7
CF-X-004 7
CF-X-008 9
CF-X-016 10
CF-X-025 10
