センタフレックス CF-Xモデル
動力伝達用の緩衝材に高品質のナイロン樹脂を採用。このエレメント材質と構造は、ねじり方向に硬く、こじり・軸方向にはすぐれたフレキシブル性を持ち、バックラッシの発生しない独自の仕様です。駆動源からの振動・衝撃を吸収しつつ正確な動力伝達を実現します。
| CF-X［O2］タイプ | CF-X［O1］タイプ | CF-X［OB］タイプ | CF-X［O0］タイプ | CF-X［O2-C］クランプ締結タイプ | CF-X［OG］全長指定タイプ | |
|---|---|---|---|---|---|---|
| 画像 |
|
|
|
|
|
|

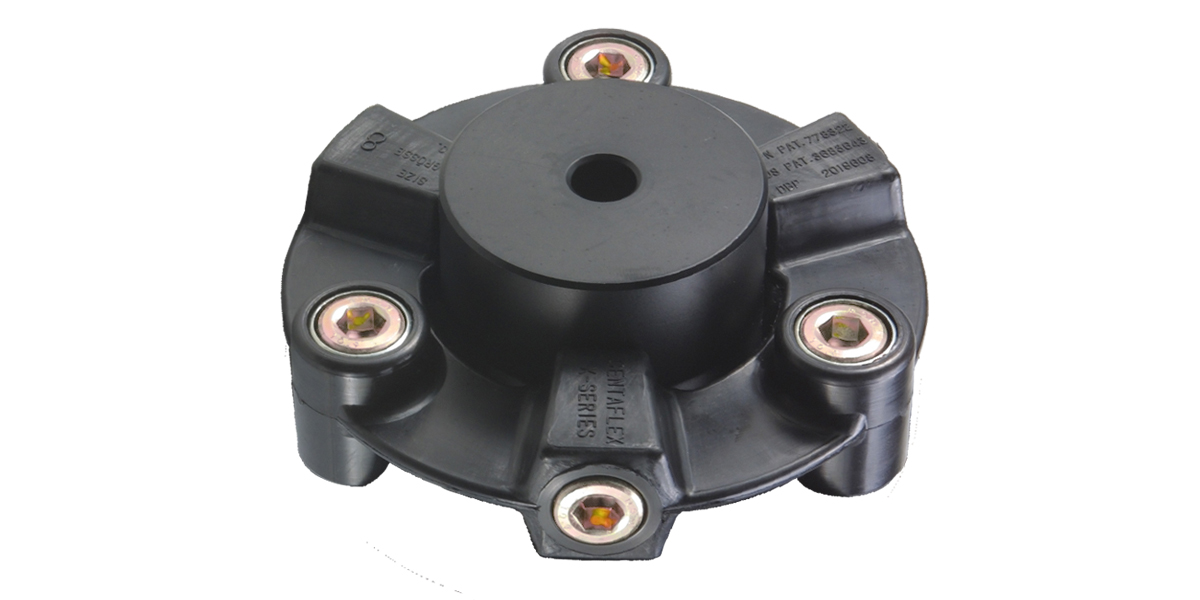

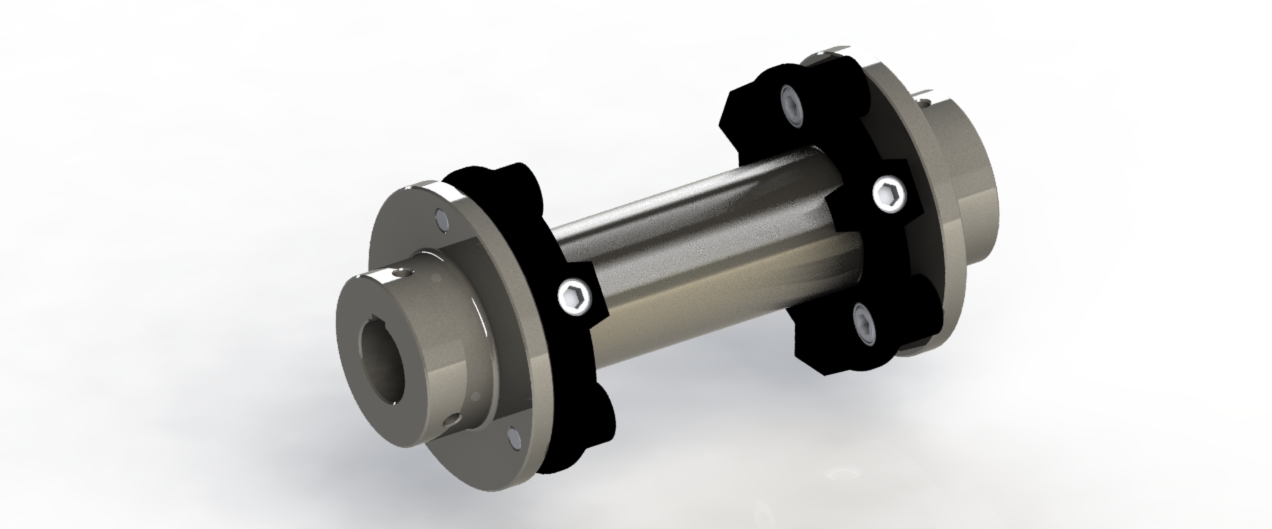

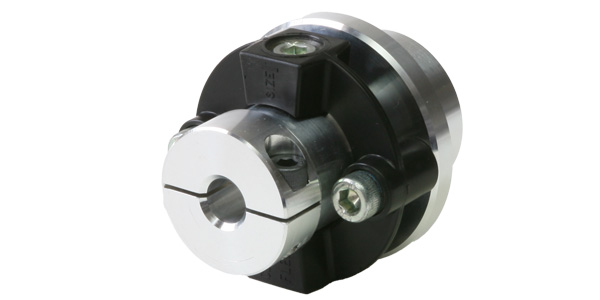

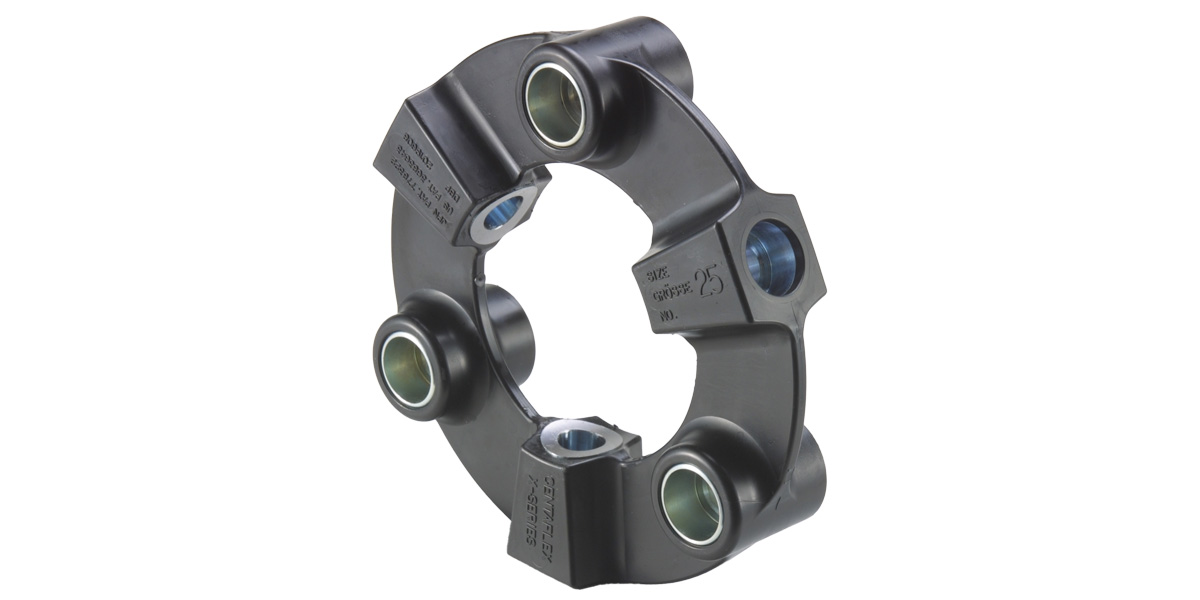

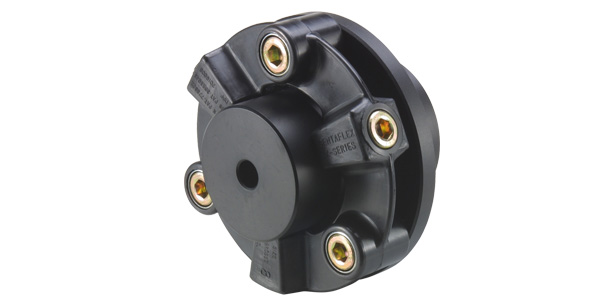

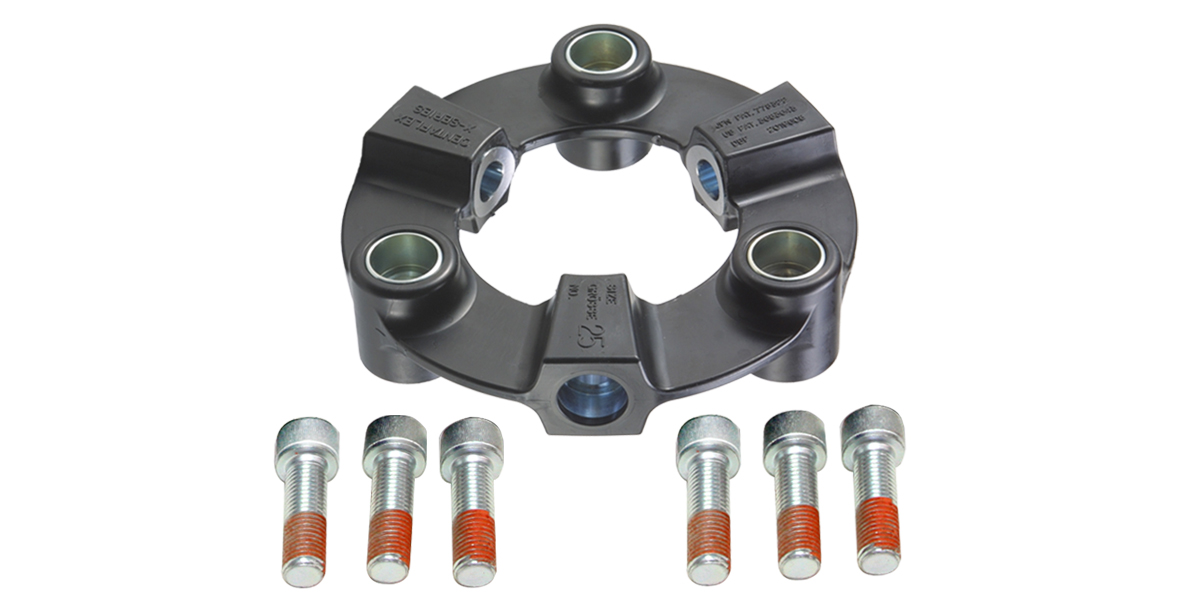

| 仕様 | ナイロン樹脂エレメントと円筒ハブ、フランジハブ、取り付け用ボルトの提供です。カップリング一式です。 | ナイロン樹脂エレメントと円筒ハブ、取り付け用ボルトを提供します。 | ナイロン樹脂エレメントと取り付け用ボルトを提供します。 | 剛性が高くバックラッシのない動力伝達。O0タイプはナイロン樹脂エレメントのみの提供です。 | ノーバックラッシの特性を生かすためにハブをクランプ機構としたタイプです。 | 全長指定可能なフローティングシャフトをCF-Xモデル二個で挟んだ許容誤差を大きくとれるタイプです。 |
| 常用トルク [N･m] | 15~370 | 15~370 | 15~370 | 15~370 | 15~60 | 15~370 |
| 外径[mm] | 57~175 | 57~175 | 57~175 | 57~175 | 57~100 | 57~175 |
| 最大回転数［min-1］ | 10000~5000 | 10000~5000 | 10000~5000 | 10000~5000 | 10000~8000 | 2000 |
|
