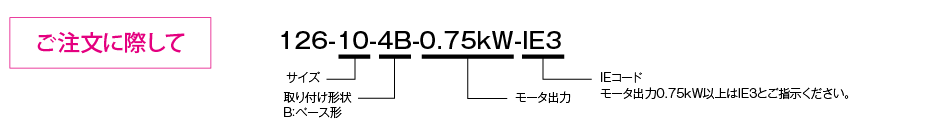

126-□-4B
【仕様】
型式 | サイズ | 動摩擦トルクTd[N・m] | 静摩擦トルクTs[N・m] | コイル(at20℃) | 耐熱クラス | モータ出力[kW] | 回転部慣性モーメントJ[kg・m2] | 空隙再調整までの総仕事ET[J] | アーマチュア吸引時間ta[s] | トルク立上り時間tp[s] | トルク消滅時間td[s] | 質量[kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電圧[V] | 容量[W] | 電流[A] | 抵抗[Ω] | ||||||||||||
126-06-4B 0.2kW | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 0.2 | 1.28×10-4 | 36×106 | C:0.020 / B:0.015 | C:0.041 / B:0.033 | C:0.020 / B:0.015 | 8.9 |
126-08-4B 0.4kW | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 0.4 | 3.70×10-4 | 60×106 | C:0.023 / B:0.016 | C:0.051 / B:0.042 | C:0.030 / B:0.025 | 13 |
126-10-4B 0.75kW | 10 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 0.75 | 1.40×10-3 | 130×106 | C:0.025 / B:0.018 | C:0.063 / B:0.056 | C:0.050 / B:0.030 | 18 |
126-12-4B 1.5kW | 12 | 40 | 45 | DC24 | 25 | 1.09 | 23 | B | 1.5 | 3.85×10-3 | 250×106 | C:0.040 / B:0.027 | C:0.115 / B:0.090 | C:0.065 / B:0.050 | 36 |
126-16-4B 2.2kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 2.2 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 42.5 |
126-16-4B 3.7kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 3.7 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 57 |
※0.2kW、0.4kW のモータはJIS C 4210、0.75kW 以上のモータはJIS C 4213 に準拠する全閉外扇モータです。
※モータの入力電源は三相AC200V / 50Hz、AC200V・AC220V / 60Hzです。
※汎用モータの特殊電圧(5 電源仕様)、極数違いなどをご希望の場合は、お問い合わせください。
※動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。
【寸法】
型式 | 本体寸法 | 軸寸法 | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | B1 | B2 | C | D1 | D2 | E | F1 | F2 | G | J | K | L | H | T | Y | Z1 | Z2 | Q | S | U | V | W | |
126-06-4B 0.2kW | 65 | 90 | 90 | 105 | 65 | 100 | 130 | 27.5 | 61 | - | 2.6 | 48.5 | 102 | 335 | - | - | 3 | 13.5 | 6.5 | 25 | 11 | 12.5 | M4×0.7深さ8 | 4 |
126-08-4B 0.4kW | 80 | 110 | 110 | 130 | 80 | 125 | 145 | 32.5 | 72 | 126.5 | 3.2 | 63 | 127.5 | 389 | 167.5 | - | 2.5 | 15.5 | 9 | 30 | 14 | 16 | M4×0.7深さ8 | 5 |
126-10-4B 0.75kW | 105 | 135 | 140 | 160 | 90 | 150 | 163 | 35 | 81 | 133 | 3.2 | 80 | 154 | 462 | 182 | - | 3 | 20 | 11.5 | 40 | 19 | 21 | M6×1深さ11 | 5 |
126-12-4B 1.5kW | 135 | 160 | 175 | 185 | 112 | 190 | 180 | 42.5 | 97 | 145 | 4.5 | 108 | 194 | 550.5 | - | 244.5 | 3 | 24.5 | 11.5 | 50 | 24 | 27 | M6×1深さ11 | 7 |
126-16-4B 2.2kW | 155 | 200 | 200 | 230 | 132 | 230 | 199 | 45 | 109 | 153 | 6 | 135 | 256 | 649.5 | - | 293 | 4 | 28 | 14 | 50 | 24 | 27 | M6×1深さ11 | 7 |
126-16-4B 3.7kW | 155 | 200 | 200 | 230 | 132 | 230 | 223 | 45 | 109 | 166.5 | 6 | 145 | 256 | 681 | - | 293 | 4 | 28 | 14 | 60 | 28 | 31 | M6×1深さ11 | 7 |
※出力軸キー溝はJIS旧規格2 種、キーはJIS旧規格1 種です。
※出力軸にプーリなど挿入時には、付属の挿入セットをご使用ください。

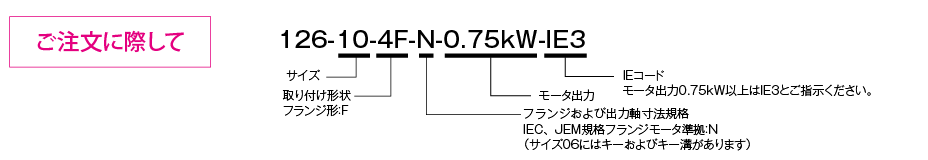

126-□-4F-N
【仕様】
型式 | サイズ | 動摩擦トルクTd[N・m] | 静摩擦トルクTs[N・m] | コイル(at20℃) | 耐熱クラス | モータ出力[kW] | 回転部慣性モーメントJ[kg・m2] | 空隙再調整までの総仕事ET[J] | アーマチュア吸引時間ta[s] | トルク立上り時間tp[s] | トルク消滅時間td[s] | 質量[kg] | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
電圧[V] | 容量[W] | 電流[A] | 抵抗[Ω] | ||||||||||||
126-06-4F-N 0.2kW | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 0.2 | 1.28×10-4 | 36×106 | C:0.020 / B:0.015 | C:0.041 / B:0.033 | C:0.020 / B:0.015 | 8.9 |
126-08-4F-N 0.4kW | 08 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 0.4 | 3.70×10-4 | 60×106 | C:0.023 / B:0.016 | C:0.051 / B:0.042 | C:0.030 / B:0.025 | 13 |
126-10-4F-N 0.75kW | 10 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 0.75 | 1.40×10-3 | 130×106 | C:0.025 / B:0.018 | C:0.063 / B:0.056 | C:0.050 / B:0.030 | 18 |
126-12-4F-N 1.5kW | 12 | 40 | 45 | DC24 | 25 | 1.09 | 23 | B | 1.5 | 3.85×10-3 | 250×106 | C:0.040 / B:0.027 | C:0.115 / B:0.090 | C:0.065 / B:0.050 | 36 |
126-16-4F-N 2.2kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 2.2 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 42.5 |
126-16-4F-N 3.7kW | 16 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 3.7 | 1.35×10-2 | 470×106 | C:0.050 / B:0.035 | C:0.160 / B:0.127 | C:0.085 / B:0.055 | 57 |
※0.2kW、0.4kW のモータはJIS C 4210、0.75kW 以上のモータはJIS C 4213 に準拠する全閉外扇モータです。
※モータの入力電源は三相AC200V / 50Hz、AC200V・AC220V / 60Hzです。
※汎用モータの特殊電圧(5 電源仕様)、極数違いなどをご希望の場合は、お問い合わせください。
※動摩擦トルクTd は、相対速度100min-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

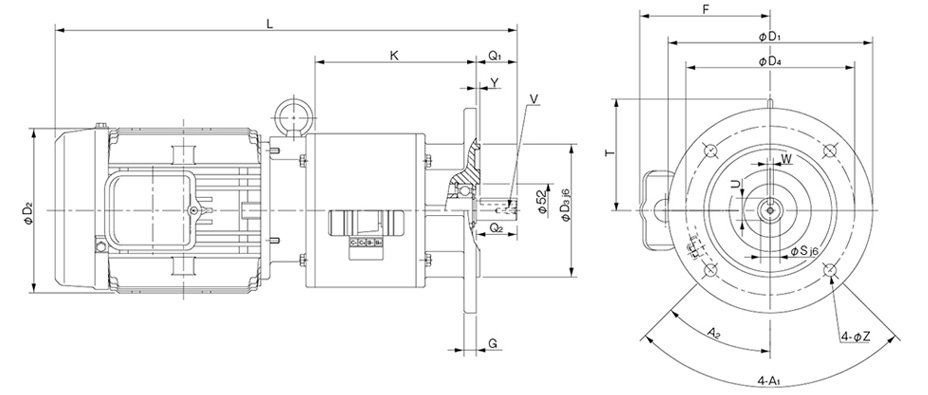

【寸法】
型式 | 本体寸法 | 軸寸法 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A1 | A2 | D1 | D2 | D3 | D4 | F | G | K | L | T | Y | Z | Q1 | Q2 | S | U | V | W | |
126-06-4F-N 0.2kW | 90° | 45° | 160 | 130 | 110 | 130 | - | 8 | 107 | 335 | - | 3.5 | 10 | 23 | 25 | 11 | 12.5 | M4×0.7深さ8 | 4 |
126-08-4F-N 0.4kW | 90° | 45° | 160 | 145 | 110 | 130 | 124 | 10 | 130.5 | 389 | - | 3.5 | 10 | 30 | 30 | 14 | 16 | M4×0.7深さ8 | 5 |
126-10-4F-N 0.75kW | 90° | 45° | 200 | 163 | 130 | 165 | 131 | 12 | 157.5 | 463 | - | 3.5 | 12 | 40 | 40 | 19 | 21.5 | M6×1深さ11 | 6 |
126-12-4F-N 1.5kW | 90° | 45° | 200 | 180 | 130 | 165 | 145 | 12 | 197.5 | 551 | 133 | 3.5 | 12 | 50 | 50 | 24 | 27 | M6×1深さ11 | 8 |
126-16-4F-N 2.2kW | 90° | 45° | 250 | 199 | 180 | 215 | 153 | 16 | 260.5 | 660 | 161 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深さ11 | 8 |
126-16-4F-N 3.7kW | 90° | 45° | 250 | 223 | 180 | 215 | 166.5 | 16 | 260.5 | 681.5 | 161 | 4 | 15 | 60 | 60 | 28 | 31 | M6×1深さ11 | 8 |
※フランジおよび出力軸寸法は、IEC、JEM 規格のフランジモータに準拠しています。(サイズ06 にはキー及びキー溝があります)
※出力軸にプーリなど挿入時には、付属の挿入セットをご使用ください。
三木プーリの電磁クラッチ・電磁ブレーキユニット 126モデル(クラッチ・ブレーキ+モータ)の製品詳細ページです。
126モデル(クラッチ・ブレーキ+モータ)の型式ごとの詳細な仕様、寸法がご覧頂けます他、
カタログ・2DCAD・取扱説明書などのダウンロードが可能です。
