CBWモデル（クラッチ・ブレーキ＋減速機）

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

CBWモデル（クラッチ・ブレーキ＋減速機）の特長

ウォーム減速機の入力軸にクラッチとブレーキを取り付け、減速機から出力します。入力はVプーリからベルト伝動で行います。入力部Vプーリは標準装着されていますので、駆動部とベルトで連結し、減速機を据え付けけるだけで取り付けが完了。面倒な心出しや加工は不要です。また、ユニットとして一体化することによって自己慣性を小さくしていますので、効率の良い起動・停止ができます。変速機との組合わせで広範囲な変速に、あるいは、出力軸の一回転停止など、さまざまな用途にすぐれた性能を発揮します。

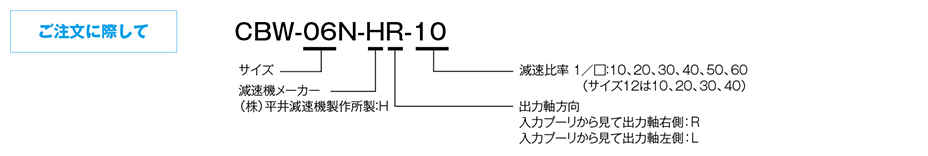

CBW－□N－H

【仕様】

型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］
型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］
CBW-06N-H□	06	5	5.5	DC24	11	0.46	52	B	1800	1.66×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-08N-H□	08	10	11	DC24	15	0.63	38	B	1800	4.78×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-10N-H□	10	20	22	DC24	20	0.83	29	B	1800	1.71×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-12N-H□	12	40	45	DC24	25	1.04	23	B	1800	4.53×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050

※動摩擦トルクTd は、相対速度100min^-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

型式	サイズ	入力部		減速機									質量［kg］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	減速比　1/□						油量［L］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	10	20	30	40	50	60	油量［L］
CBW-06N-H□	06	76.2（3インチ）	A-1	N-1A	トルク［N・m］	45.3	53.4	46.7	54.7	54.2	55.4	0.25	6.5
CBW-06N-H□	06	76.2（3インチ）	A-1	N-1A	O.H.L.［N］	1560	1760	1760	1760	1760	1760	0.25	6.5
CBW-08N-H□	08	101.6（4インチ）	A-1	N-2A	トルク［N・m］	79.8	102	86.9	104	98.5	100	0.5	15
CBW-08N-H□	08	101.6（4インチ）	A-1	N-2A	O.H.L.［N］	1760	2240	2630	2880	3140	3230	0.5	15
CBW-10N-H□	10	127（5インチ）	B-1	N-3A	トルク［N・m］	165	180	180	188	187	164	1.0	24
CBW-10N-H□	10	127（5インチ）	B-1	N-3A	O.H.L.［N］	2250	2900	3370	3720	4040	4370	1.0	24
CBW-12N-H□	12	152.4（6インチ）	B-1	N-4A	トルク［N・m］	292	293	301	302	-	-	2.0	38
CBW-12N-H□	12	152.4（6インチ）	B-1	N-4A	O.H.L.［N］	2780	3640	4210	4680	-	-	2.0	38

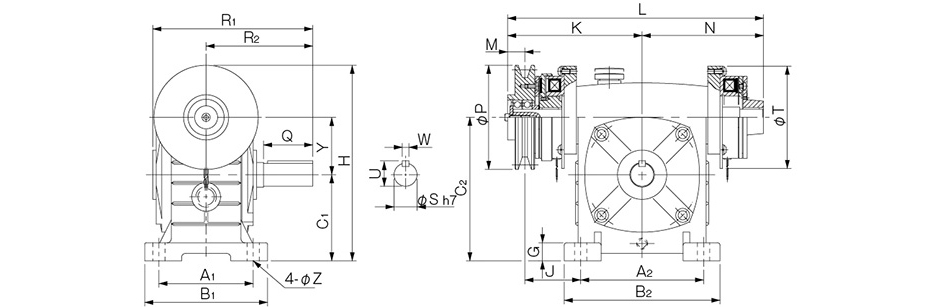

【寸法】

単位 [mm]

型式	本体寸法																			軸寸法
型式	A1	A2	B1	B2	C1	C2	G	H	J	K	L	M	N	P	R1	R2	T	Y	Z	Q	S	U	W
CBW-06N-H□	95	95	117	136	65	115.8	11	157	58	120.5	225	15	104.5	76.2	135	90	80	50.8	9.5	45	20	22.5	6
CBW-08N-H□	115	112	140	165	82	146	15	212	75	149	284	18	135	101.6	160	105	100	64	11	50	25	28	8
CBW-10N-H□	125	146	155	205	102	184	16	255	80.5	174.5	333	21	158.5	127	185	125	125	82	12	65	30	33	8
CBW-12N-H□	150	168	185	245	118	213	20	289	93	203	388	25.5	185	152.4	225	150	150	95	14	75	35	38	10

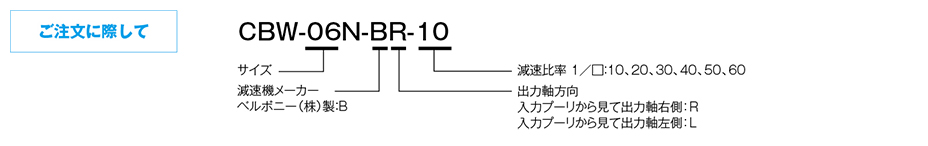

CBW－□N－B

【仕様】

型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	コイル（at20℃）				耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］
型式	サイズ	動摩擦トルクTd［N・m］	静摩擦トルクTs［N・m］	電圧［V］	容量［W］	電流［A］	抵抗［Ω］	耐熱クラス	最高回転速度［mim^-1］	回転部慣性モーメントJ［kg・m²］	空隙再調整までの総仕事ET［J］	アーマチュア吸引時間ta［s］	トルク立上り時間tp［s］	トルク消滅時間td［s］
CBW-06N-B□-10～30	06	5	5.5	DC24	11	0.46	52	B	1800	1.56×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-06N-B□-40～60	06	5	5.5	DC24	11	0.46	52	B	1800	1.76×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015
CBW-08N-B□-10～30	08	10	11	DC24	15	0.63	38	B	1800	4.70×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-08N-B□-40～60	08	10	11	DC24	15	0.63	38	B	1800	4.85×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025
CBW-10N-B□-10～30	10	20	22	DC24	20	0.83	29	B	1800	1.48×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-10N-B□-40～60	10	20	22	DC24	20	0.83	29	B	1800	1.61×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030
CBW-12N-B□-10～30	12	40	45	DC24	25	1.04	23	B	1800	4.23×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050
CBW-12N-B□-40～60	12	40	45	DC24	25	1.04	23	B	1800	4.35×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050

※動摩擦トルクTd は、相対速度100min^-1 時の値です。また、初期トルク特性により、ならし運転が必要となる場合があります。

型式	サイズ	入力部		減速機									質量［kg］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	減速比　1/□						油量［L］
		プーリ径［mm］	ベルト型式	型式	出力軸許容	10	20	30	40	50	60	油量［L］
CBW-06N-B□-10～30	06	76.2（3インチ）	A-1	N-PR-12	トルク［N・m］	35	38	44	－	－	－	0.3	9
CBW-06N-B□-10～30	06	76.2（3インチ）	A-1	N-PR-12	O.H.L.［N］	950	1313	1548	－	－	－	0.3	9
CBW-06N-B□-40～60	06	76.2（3インチ）	A-1	N-PR-15	トルク［N・m］	－	－	－	64	56	56	0.4	11
CBW-06N-B□-40～60	06	76.2（3インチ）	A-1	N-PR-15	O.H.L.［N］	－	－	－	2450	2450	2450	0.4	11
CBW-08N-B□-10～30	08	101.6（4インチ）	A-1	N-PR-15	トルク［N・m］	56	57	72	－	－	－	0.4	11.5
CBW-08N-B□-10～30	08	101.6（4インチ）	A-1	N-PR-15	O.H.L.［N］	1421	1862	2322	－	－	－	0.4	11.5
CBW-08N-B□-40～60	08	101.6（4インチ）	A-1	N-PR-18	トルク［N・m］	－	－	－	143	136	138	0.7	16.5
CBW-08N-B□-40～60	08	101.6（4インチ）	A-1	N-PR-18	O.H.L.［N］	－	－	－	2646	2646	2646	0.7	16.5
CBW-10N-B□-10～30	10	127（5インチ）	B-1	N-PR-18	トルク［N・m］	120	126	150	ー	－	－	0.7	17.5
CBW-10N-B□-10～30	10	127（5インチ）	B-1	N-PR-18	O.H.L.［N］	1490	2077	2440	－	－	－	0.7	17.5
CBW-10N-B□-40～60	10	127（5インチ）	B-1	N-PR-22	トルク［N・m］	－	－	－	191	187	167	1.2	23.5
CBW-10N-B□-40～60	10	127（5インチ）	B-1	N-PR-22	O.H.L.［N］	－	－	－	3057	3146	3155	1.2	23.5
CBW-12N-B□-10～30	12	152.4（6インチ）	B-1	N-PR-22	トルク［N・m］	166	167	213	－	－	－	1.2	25
CBW-12N-B□-10～30	12	152.4（6インチ）	B-1	N-PR-22	O.H.L.［N］	1715	2528	2871	－	－	－	1.2	25
CBW-12N-B□-40～60	12	152.4（6インチ）	B-1	N-PR-25	トルク［N・m］	－	－	－	373	352	336	2.9	40
CBW-12N-B□-40～60	12	152.4（6インチ）	B-1	N-PR-25	O.H.L.［N］	－	－	－	3665	3783	4126	2.9	40

【寸法】

型式	本体寸法																			軸寸法
型式	A₁	A₂	B₁	B₂	C₁	C₂	G	H	J	K	L	M	N	P	R₁	R₂	T	Y	Z	Q	S	U	W
CBW-06N-B□-10～30	95	110	120	140	80	130	15	175	56	126	236	15	110	76.2	145	95	80	50	11	40	17	19	5
CBW-06N-B□-40～60	105	120	130	150	90	150	20	200	56	131	246	15	115	76.2	165	110	80	60	11	50	22	24.5	6
CBW-08N-B□-10～30	105	120	130	150	90	150	20	201	59	137	260	18	123	101.6	165	110	100	60	11	50	22	24.5	6
CBW-08N-B□-40～60	115	150	150	190	105	175	25	230	61	154	294	18	140	101.6	195	130	100	70	15	60	28	31	8
CBW-10N-B□-10～30	115	150	150	190	105	175	25	238.5	68	164	312	21	148	127	195	130	125	70	15	60	28	31	8
CBW-10N-B□-40～60	135	180	170	220	120	200	25	265	63	174	332	21	158	127	210	140	125	80	15	65	32	35	10
CBW-12N-B□-10～30	135	180	170	220	120	200	25	276	67.5	179	345	21	166	152.4	210	140	150	80	15	65	32	35	10
CBW-12N-B□-40～60	155	220	190	270	150	250	25	370	76.5	210	405	23.5	195	152.4	260	170	150	100	15	75	38	41	10
