BXHモデル

*お探しの資料やCADデータがない場合、お気軽にお問い合わせください。
*ダウンロードの際は注意事項･利用規約に同意いただいたものとさせていただきます、必ずご確認ください。

BXHモデルの特長

乾式無励磁作動形のコンパクトな保持・非常制動専用ブレーキです。BXLモデルと同寸法で2倍のブレーキトルクを有しています。当然、使用初期からトルクは定格値を100%満足しますのでお客様での慣らし運転は不要です。

型式	サイズ	静摩擦トルクTs［N・m］	コイル（at20℃）	耐熱クラス	リード線	最高回転速度［min^-1］	回転部慣性モーメントJ［kg・m²］	許容制動仕事Ebaℓ［J］	総制動仕事ET［J］	アーマチュア吸引時間ta［s］
電圧[V]	容量[W]	電流[A]	抵抗[Ω]	ULスタイル	サイズ
BXH-06-10	06	4	DC24	15	0.63	38.4	F	UL3398	AWG22	5000	3.25×10^-5	700	2.0×10⁶	0.040
DC45	12	0.27	169
DC90	0.13	677
BXH-08-10	08	8	DC24	22.5	0.94	25.6	F	UL3398	AWG18	5000	5.75×10^-5	1100	3.5×10⁶	0.045
DC45	19	0.41	110
DC90	0.21	440
BXH-10-10	10	16	DC24	28	1.14	21.1	F	UL3398	AWG18	4000	1.30×10^-4	1300	6.2×10⁶	0.070
DC45	25	0.54	83
DC90	0.27	331
BXH-12-10	12	32	DC24	35	1.46	16.5	F	UL3398	AWG18	3600	3.20×10^-4	1600	9.0×10⁶	0.090
DC90	30	0.33	271
BXH-16-10	16	44	DC24	39	1.64	14.6	F	UL3398	AWG18	3000	6.93×10^-4	2200	11.4×10⁶	0.125
DC90	0.43	207	F

BXHモデルのオプション

解放レバー　※受注生産品

オプション番号：12
標準品の手動解放タップの他に、オプション対応として手動解放レバーをご用意しております。解放レバー付ブレーキの寸法は下記寸法表を参照ください。
なお、その他の仕様値は、お問い合わせください。

【寸法】

単位 [mm]

型式	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	Y	U	V	S	a	d	b	t
BXH-06-12	83	73	73	28	26.5	22	42.8	3	10	20.5	49.5	14	33.7	20	2.9	105	24	4.5	81	73	20	9	0.15	11	4	1.5
BXH-08-12	96	86	86	35	32	25	45.4	3	12	20	56	17	35.3	20.8	4	122	27	5.5	95	85	20	10.5	0.2	14	5	2
BXH-10-12	116	104	104	42	38	30	53.9	3	9.5	21	63	25	42.2	25.3	4.5	162.5	32.5	6.5	130	103	28	12.5	0.25	19	6	2.5
BXH-12-12	138	124	124	50	45	35	58.3	4	12	19	70	30	45.4	23.3	5	200	40	6.5	160	121	36	12.5	0.25	24	8	3
BXH-16-12	158	142	143	59	55	45	66.5	4	14	22.5	72.5	35	53.3	27.7	6	230	44	9	186	140	36	15.5	0.25	28	8	3

静音機構（消音ばね）　※受注生産品

オプション番号：S1

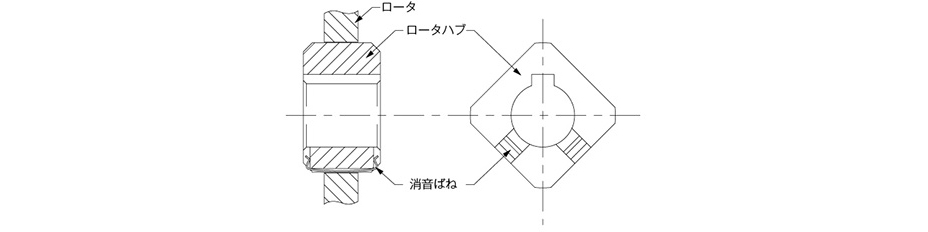

ロータとロータハブの間には、構造上下図のような極小のバックラッシがあります。単相モータなどの駆動軸の微振動が発生しやすい用途では、このバックラッシによるカタカタ音（たたき音）が発生する場合があります。
ロータハブ用消音ばねは、このカタカタ音を低減します。

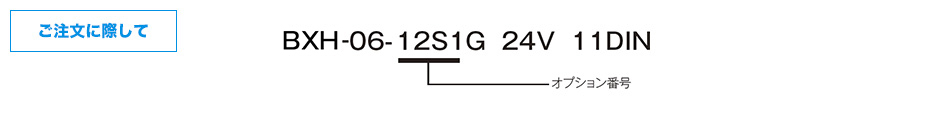

オプション番号一覧　※受注生産品

オプション内容	静音機構なし	消音ばね
解放レバーなし	10	10S1
解放レバー付き	12	12S1

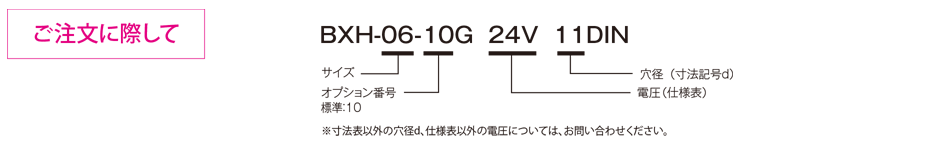

※オプション10 は、標準仕様です。

BXHモデルについてもっと見る

このカテゴリには他にも以下のような製品があります

基本スペック

ブレーキトルク 0.06N･m～3.20N･m

ブレーキ外径 26 mm～71 mm

使用雰囲気温度ブレーキ部 -10℃～40℃、専用コントローラー部 -20℃～60℃

基本スペック

ブレーキトルク 4N･m～400N･m

ブレーキ外径 87mm～302mm

使用雰囲気温度 -10℃～40℃

基本スペック

クラッチ・ブレーキトルク 7.5N･m～120N･m

使用雰囲気温度 -10℃～40℃

バックラッシゼロ

基本スペック

クラッチ・ブレーキトルク 5N･m～80N･m

使用雰囲気温度 -10℃～40℃

バックラッシゼロ

よく見られている製品はこちら

>> 無励磁作動形ブレーキ一覧ページへ戻る

三木プーリの無励磁作動形ブレーキ BXHモデルの製品詳細ページです。
BXHモデルの型式ごとの詳細な仕様、寸法がご覧頂けます他、
各種オプション情報をご覧頂けます。また、カタログ・2DCAD・3DCAD・取扱説明書などのダウンロードが可能です。

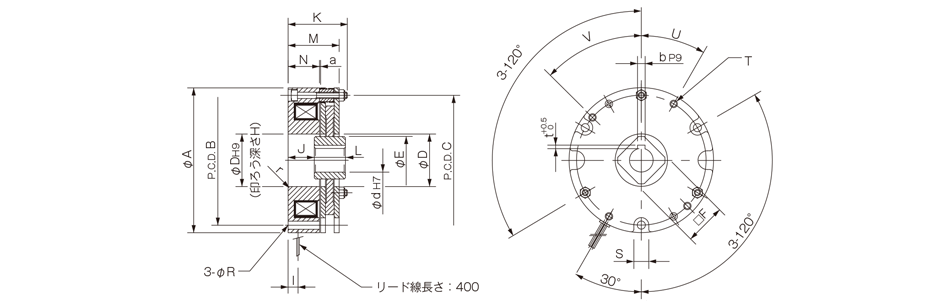

サイズ	A	B	C	D	r	E	F	H	I	J	K	L	M	N	R	S	T	U	V	a	d	b	t
06	83	73	73	28	R1	26.5	22	3	10	20.5	39.5	14	33.6	20	4.5	9	2－M5	30゜	-	0.15	11	4	1.5
08	96	86	86	35	R1	32	25	3	12	20	41	17	35	20.8	5.5	10.5	2－M5	30゜	-	0.15	14	5	2
10	116	104	104	42	R1	38	30	3	9.5	21	47.5	25	41	25.3	6.5	12.5	2－M6	30゜	-	0.2	19	6	2.5
12	138	124	124	50	R1	45	35	4	12	19	49.8	30	43.5	23.3	6.5	12.5	4－M6	30゜	45゜	0.2	24	8	3
16	158	142	143	59	R1	55	45	4	14	22.5	57.5	35	51	27.7	9	15.5	4－M8	40゜	40゜	0.25	28	8	3
