제품 정보

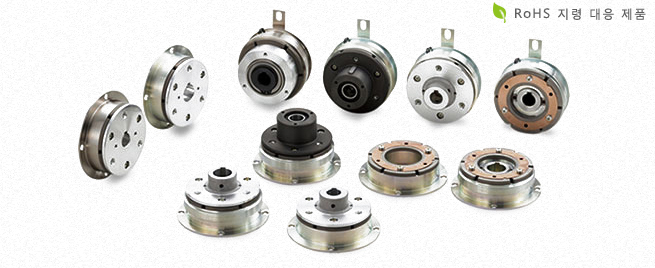

여자 작동형 클러치·브레이크

일반 산업기계 전반에 적합한 클러치·브레이크

일반 산업기계 전반에 적합한 클러치・브레이크로 합리적인 설계에 의해 뛰어난 성능을 발휘합니다. 클러치와 브레이크의 기본 설계가 동일한 101・CS 모델(클러치), 111(브레이크) 이외에 각부 부품을 일체 구조로 설계하여 공극 조정 등의 조립에 걸리는 시간을 대폭 줄인 CSZ 모델(클러치), BSZ 모델(브레이크)을 제공합니다.

용도
인쇄 기계, 제본 기계, 식품 기계, 포장 기계, 방직기

  • 제품 일람

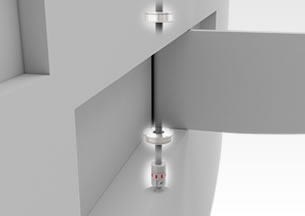

  • 어플리케이션

101・CS 모델(클러치)

일반 산업기계 전반에 적합한 클러치입니다. 합리적인 설계로 토크 특성과 응답성 등 클러치에 필요한 모든 성능이 뛰어나고, 더욱이 내구성도 우수합니다. 101 모델은 플랜지 부착형이고 CS 모델은 베어링 부착형입니다. 어떤 모델이든 부착 형상이 서로 다른 세 가지 아마추어 어셈블리를 조합함으로써 부착 조건에 맞춰 대응이 가능합니다.

기본 사양

  • 클러치 토크

    5N・m~320N・m

  • 사용 환경 온도

    -10℃~40℃

  • 백래시

    제로

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드
  • 3D CAD 다운로드

111 모델(브레이크)

기본 설계가 클러치와 동일한 박형 브레이크입니다. 클러치와 마찬가지로 뛰어난 성능을 지니며, 특히 응답성이 뛰어나고 부하의 급정지에 위력을 발휘합니다. 부착 형상이 서로 다른 세 종류의 아마추어 어셈블리가 있으므로 가장 적합한 것을 선택할 수 있습니다.

기본 사양

  • 브레이크 토크

    5N・m~320N・m

  • 사용 환경 온도

    -10℃~40℃

  • 백래시

    제로

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 취급설명서 다운로드
  • 2D CAD 다운로드

CSZ 모델(클러치)

베어링 부착, 통축용 CS-35 타입을 기본으로 하여 일체형 구조로 설계한 모델입니다. 일체 구조이므로 원터치 부착이 가능합니다. 따라서 틈 조정과 동심도, 편심 조정 등 번거로운 부착 시간을 대폭 단축할 수 있으며, 작업성 향상으로 뛰어난 코스트 퍼포먼스를 발휘합니다.

기본 사양

  • 클러치 토크

    2.4N・m~10N・m

  • 사용 환경 온도

    -10℃~40℃

  • 백래시

    제로

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드

BSZ 모델(브레이크)

여자 브레이크의 111-12 타입을 기본으로 하여 일체형 구조로 설계한 모델입니다. 아마추어 2형을 이용하므로 축 방향 치수가 짧아 슬림하고 콤팩트합니다. 일체 구조이므로 원터치 부착이 가능합니다. 따라서 틈 조정과 동심도, 편심 조정 등 번거로운 부착 시간을 대폭 단축할 수 있으며, 작업성 향상으로 뛰어난 코스트 퍼포먼스를 발휘합니다.

기본 사양

  • 브레이크 토크

    2.4N・m~10N・m

  • 사용 환경 온도

    -10℃~40℃

  • 백래시

    제로

제품 상세보기

  • 카탈로그·기술자료 다운로드
  • 2D CAD 다운로드
